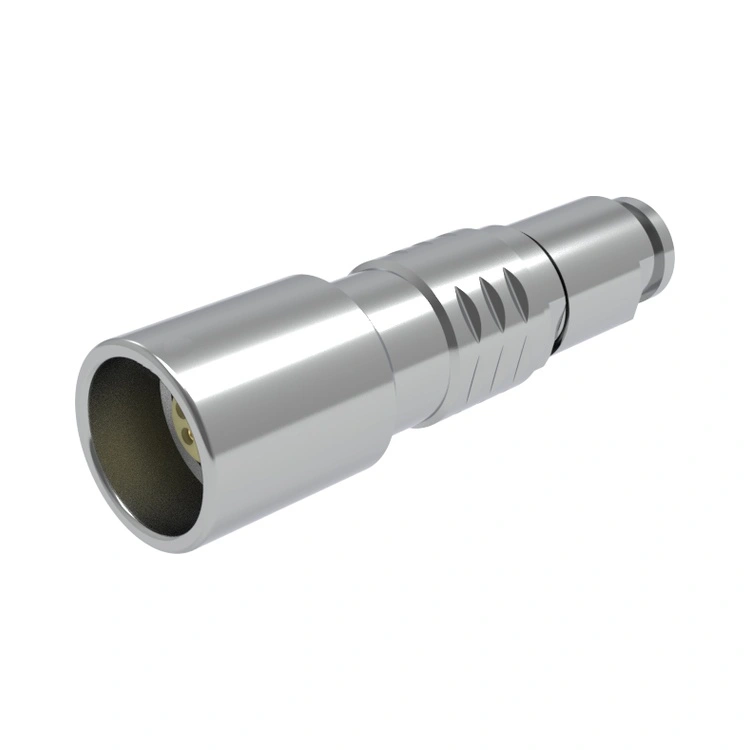

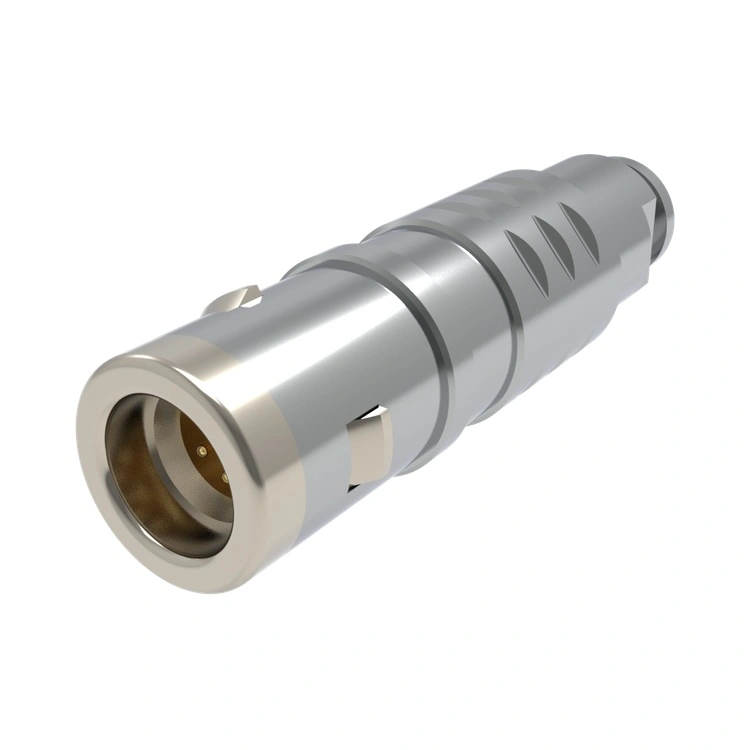

ตัวเชื่อมต่อแบบกด-ดึงโลหะ ซีรีส์ E แสดงถึงแนวทางเชิงกลยุทธ์ของ Reunion ในด้านการเชื่อมต่อโครงข่ายแบบมืออาชีพสำหรับทีมวิศวกรที่คำนึงถึงต้นทุน ขจัดความหรูหราที่ไม่จำเป็นออกไปในขณะที่ยังคงรักษาคุณสมบัติหลักด้านคุณภาพ — การล็อคตัวเองที่เชื่อถือได้พร้อมเสียงตอบรับ โครงสร้างโลหะทั้งหมดสำหรับการป้องกัน EMI ขั้นพื้นฐาน และระบบหน้าสัมผัสที่ได้รับการจัดอันดับสำหรับรอบการผสมพันธุ์มากกว่า 5,000 รอบ ช่วงอุณหภูมิมาตรฐาน -45°C ถึง +125°C ครอบคลุมการใช้งานในสภาพแวดล้อมที่มีการควบคุมส่วนใหญ่ การกันน้ำระดับ IP67 เหมาะสำหรับการใช้งานกลางแจ้ง การผลิตแบบบูรณาการในแนวตั้งของ Reunion ตั้งแต่การใช้เครื่องจักร CNC ที่มีความแม่นยำภายในองค์กรไปจนถึงการทดสอบทางไฟฟ้าอัตโนมัติ ช่วยลดต้นทุนการผลิตโดยไม่กระทบต่อคุณภาพ สำหรับ OEM ที่ผลิตจอภาพผู้ป่วย อุปกรณ์ในห้องปฏิบัติการ หรือการควบคุมทางอุตสาหกรรมจำนวนมาก ขั้วต่อแบบกดดึงโลหะซีรีส์ E มอบประสิทธิภาพที่จำเป็นที่คุณต้องการในขณะที่ยังคงโครงสร้างส่วนต่างไว้ ทุกหน่วยได้รับการสนับสนุนจากการรับประกัน 12 เดือนและการตรวจสอบย้อนกลับ ERP เต็มรูปแบบ ทำให้มั่นใจได้ว่าจะบูรณาการเข้ากับห่วงโซ่อุปทานของคุณโดยปราศจากความเสี่ยง
ซีรีส์ E มุ่งเน้นไปที่การส่งมอบฟังก์ชันตัวเชื่อมต่อที่สำคัญที่สุดในราคาที่แข่งขันได้มากที่สุด พร้อมด้วยความน่าเชื่อถือที่ได้รับการบันทึกไว้และความโปร่งใสของห่วงโซ่อุปทาน
| คุณสมบัติ | ผลประโยชน์ |
| การออกแบบทางวิศวกรรมที่คุ้มค่า | ยังคงรักษาฟังก์ชัน push-pull ที่จำเป็นทั้งหมดไว้ ในขณะเดียวกันก็ขจัดค่าใช้จ่ายสูงเกินข้อกำหนด — เหมาะสำหรับการจัดซื้อ OEM ในปริมาณมาก |
| การล็อคแบบกด-ดึงที่เชื่อถือได้ | การผสมพันธุ์ด้วยมือเดียวอย่างรวดเร็วพร้อมการยืนยันการล็อคแบบสัมผัสและเสียง ช่วยลดเวลาในการติดตั้งและข้อผิดพลาดของผู้ใช้ในสายการประกอบ |
| การก่อสร้างด้วยโลหะทั้งหมด | ให้การป้องกัน EMI พื้นฐานและความทนทานทางกลด้วยต้นทุนเพียงเล็กน้อยของการออกแบบเฉพาะทาง |
| การสิ้นสุดที่ยืดหยุ่น | หน้าสัมผัสแบบบัดกรีและ PCB รองรับวิธีการประกอบและประเภทสายเคเบิลที่แตกต่างกัน — ตัวอย่างมีระยะเวลารอคอยสินค้า 5-7 วัน |
| ความทนทานต่อสิ่งแวดล้อมมาตรฐาน | ช่วงการทำงาน -45°C ถึง +125°C ครอบคลุมสภาพแวดล้อมภายในอาคารอุตสาหกรรม เชิงพาณิชย์ และทางการแพทย์ส่วนใหญ่ |
| ความทนทานที่พิสูจน์แล้ว | >5,000 รอบการผสมพันธุ์พร้อมความต้านทานหน้าสัมผัสที่สม่ำเสมอ (เริ่มต้น ≤5mΩ) — เชื่อถือได้สำหรับอุปกรณ์ที่มีอายุการใช้งานยาวนาน |
| ไม่มีตัวเลือกที่ไม่จำเป็น | กลุ่มผลิตภัณฑ์ที่ปรับปรุงประสิทธิภาพหมายถึงการจัดส่งที่รวดเร็วยิ่งขึ้น (15–20 วันสำหรับใบสั่งผลิต) และต้นทุนการบรรทุกสินค้าคงคลังที่ลดลง |
ตัวเชื่อมต่อแบบกดดึงโลหะซีรีส์ E คือคำตอบที่ชัดเจนของ Reunion สำหรับความต้องการของตลาดสำหรับตัวเชื่อมต่อแบบวงกลมที่ "ไม่ยุ่งยาก ประสิทธิภาพทั้งหมด" ซึ่งทำให้การเชื่อมต่อโครงข่ายที่มีคุณภาพมีราคาที่เอื้อมถึงสำหรับการใช้งานในชีวิตประจำวัน ขณะนี้มีเงื่อนไขการรับประกันที่โปร่งใสและนโยบายการคืนสินค้าแบบไม่มีเงื่อนไขสำหรับผู้ซื้อ OEM ที่มีคุณสมบัติเหมาะสม
ตัวเชื่อมต่อแบบกดดึงโลหะซีรีส์ E สร้างขึ้นโดยเฉพาะสำหรับการใช้งานที่การเพิ่มประสิทธิภาพต้นทุนเป็นวัตถุประสงค์การออกแบบหลัก แต่ความน่าเชื่อถือในการเชื่อมต่อก็ไม่ลดลง
อุปกรณ์ทางการแพทย์ - การตรวจติดตามการวินิจฉัย ระบบการผ่าตัด
การควบคุมทางอุตสาหกรรม – โมดูล I/O PLC แผงควบคุมการทำงาน และเซ็นเซอร์ระบบสายพานลำเลียง
เครื่องมือในห้องปฏิบัติการ – เครื่องสเปกโตรโฟโตมิเตอร์ เครื่องหมุนเหวี่ยง และห้องทดสอบอุณหภูมิ
อุปกรณ์สื่อสาร – สวิตช์เครือข่าย การเชื่อมต่อระหว่างชั้นวางสถานีฐาน และเราเตอร์เสียงแบบกระจายเสียง
ระบบรักษาความปลอดภัย - การเชื่อมต่อระหว่างกล้องวงจรปิด แผงควบคุมการเข้าออก และโมดูลระบบสัญญาณเตือนภัย
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| วัสดุเปลือก | ทองเหลืองชุบนิกเกิล (มาตรฐาน); |
| ขนาดเปลือก | 0, 1 |
| รายชื่อผู้ติดต่อ | 2 ถึง 6 พิน |
| รอบการผสมพันธุ์ | >5,000 การดำเนินงาน |
| ช่วงอุณหภูมิ | -45°ซ ~ +125°ซ |
| การป้องกัน EMI | ตัวเครื่องทำจากโลหะทั้งหมดให้การป้องกันขั้นพื้นฐาน |
| การป้องกันทางเข้า | IP67l |
| ความต้านทานสเปรย์เกลือ | >48 ชม |
| การสั่นสะเทือน | 10–2000Hz, 10 ก |
| แรงกระแทกทางกล | 100 ก., 6 มิลลิวินาที |
| ต้านทานการติดต่อ | ≤5mΩ (เริ่มต้น) |
| ความต้านทานของฉนวน | ≥5000MΩ (ที่ 500VDC) |
| รูปแบบการสิ้นสุด | บัดกรีและ PCB (ตรงหรือมุมขวา) |
ขั้วต่อ E series ทั้งหมดเป็นไปตามข้อกำหนด RoHS และผ่านการทดสอบทางไฟฟ้า 100% (ความต่อเนื่อง ความเป็นฉนวน ความเป็นฉนวน) ก่อนจัดส่ง การควบคุมกระบวนการทางสถิติ (SPC) ของ Reunion ช่วยให้มั่นใจถึงความสอดคล้องของมิติในการรันปริมาณมาก มีเอกสารข้อมูลการทดสอบฉบับเต็มและแบบจำลอง 3D STEP ช่วยให้ทีมวิศวกรของคุณสามารถตรวจสอบความพอดีทางกลโดยไม่ต้องรอตัวอย่างทางกายภาพ
| รายการ | รายละเอียด |
| บรรจุภัณฑ์มาตรฐาน | ถุงป้องกันไฟฟ้าสถิตพร้อมการป้องกันช่องส่วนบุคคล กล่องกระดาษลูกฟูกเสริมแรง |
| บรรจุภัณฑ์จำนวนมาก | พร้อมสำหรับการสั่งซื้อจำนวนมาก (500+ ชิ้น) – บรรจุภัณฑ์แบบถาดหรือม้วนเพื่อรองรับการประกอบแบบหยิบและวางแบบอัตโนมัติ |
| การติดฉลาก | หมายเลขชิ้นส่วนมาตรฐานและการติดฉลากรหัสแบทช์ การติดฉลากแบบกำหนดเองตามคำขอ |
| เวลานำ | ตัวอย่าง: 7–107 วัน; ใบสั่งผลิต: 15–20 วัน (สายผลิตภัณฑ์ที่มีประสิทธิภาพช่วยให้สามารถดำเนินการได้เร็วขึ้น) |
| วิธีการจัดส่งสินค้า | เป็นกลุ่ม: การขนส่งทางทะเลหรือทางอากาศ ตัวอย่าง: ด่วน (DHL, FedEx, TNT, UPS, EMS) |
| เงื่อนไขการจัดส่ง | EXW, FCA, FOB, CIF, CPT — ยืดหยุ่นตามความต้องการในการจัดซื้อจัดจ้างของคุณ |
| การรับประกัน | การรับประกันมาตรฐาน 12 เดือนสำหรับข้อบกพร่องในการผลิต ความคุ้มครองเพิ่มเติมที่เป็นทางเลือกสำหรับความร่วมมือด้านการผลิตตามสัญญา |
| ด้าน | เรอูนียง เอฟ ซีรีส์ | ซีรี่ส์เปรียบเทียบทั่วไปของยุโรป/สหรัฐอเมริกา | ทางเลือกต้นทุนต่ำทั่วไป |
| ราคา | ประมาณ 1/3 ของแบรนด์พรีเมียม | ค่าใช้จ่ายพรีเมี่ยม | แปรผัน มักไม่สอดคล้องกัน |
| คุณภาพ | สอดคล้องตามมาตรฐานการผลิต ISO 13485:2016 | สูง | ความแปรผันแบบแบทช์ต่อแบทช์ที่ไม่ได้รับการรับรอง |
| ความเข้ากันได้ | เปลี่ยนได้กับระบบหลักๆ (ทางเลือก LEMO/ODU) | กรรมสิทธิ์ | มักมีขนาดที่ไม่ได้มาตรฐาน |
| ขั้นต่ำ | ไม่มีขั้นต่ำสำหรับรายการมาตรฐาน ขั้นต่ำต่ำสำหรับการกำหนดเอง | ขั้นต่ำสูง (500+) | ขั้นต่ำต่ำ แต่การสนับสนุนไม่ดี |
| เวลานำ | โดยทั่วไป 15–20 วัน | 4–8 สัปดาห์ | แปรผันไม่น่าเชื่อถือ |
| การตรวจสอบย้อนกลับ | การตรวจสอบย้อนกลับ ERP เต็มรูปแบบตั้งแต่แท่งโลหะจนถึงสินค้าสำเร็จรูป | ใช่ | ไม่มีหรือจำกัด |
| ประสบการณ์โรงงาน | การผลิตภายในบริษัท 15 ปีที่โรงงานขนาด 3,000 ตารางเมตรในตงกวน | มักจะจ้างจากภายนอก | การประชุมเชิงปฏิบัติการขนาดเล็ก |
| การประกันคุณภาพ | ทดสอบแล้ว 100% มีเอกสารประกอบ พร้อมรายงานที่ดาวน์โหลดได้ | ใช่ | สุ่มหรือไม่มีการทดสอบเลย |
| การคุ้มครองผู้ซื้อ | รับประกัน 24 เดือน + นโยบายการคืนสินค้า | แตกต่างกันไป | ไม่มีการรับประกันหรือเงื่อนไขที่ไม่ชัดเจน |
ซีรี่ส์ E ครองตำแหน่งที่ไม่เหมือนใคร: นำเสนอความสม่ำเสมอในการผลิตระดับพรีเมี่ยมและความเข้ากันได้ที่ได้รับการจดบันทึกไว้ในราคาที่ใกล้เคียงกับทางเลือกราคาประหยัด คุณไม่เสียสละคุณภาพเพื่อแลกกับต้นทุน คุณเพียงแต่กำจัดคุณสมบัติที่คุณไม่ต้องการออกไป และได้รับการสนับสนุนจากการรับประกันที่ปกป้องสายการผลิตของคุณ
เครื่องจักรกลซีเอ็นซี – เครื่องกลึงอัตโนมัติความเร็วสูงผลิตปลอกที่มีพิกัดความเผื่อ ±0.02 มม.
การชุบ – การชุบเปลือกและการชุบทองแบบสัมผัสในสายการผลิตอัตโนมัติพร้อมการตรวจสอบความเข้มข้นของอ่าง
การฉีดขึ้นรูป – ฉนวนที่ขึ้นรูปจากพลาสติกวิศวกรรม
การประกอบ – เส้นกึ่งอัตโนมัติพร้อมการตรวจสอบด้วยภาพสำหรับการจัดตำแหน่งหน้าสัมผัสและแรงแทรก
การทดสอบ – การตรวจสอบความถูกต้องทางไฟฟ้า 100% (ความต่อเนื่อง ความเป็นฉนวน ความเป็นฉนวน) พร้อมการบันทึกข้อมูลสำหรับแต่ละชุด
บรรจุภัณฑ์ – ถุงสูญญากาศป้องกันไฟฟ้าสถิตพร้อมสารดูดความชื้น บรรจุภัณฑ์จำนวนมากสำหรับสายการประกอบอัตโนมัติปริมาณมาก
ตอบ: ได้ — ในการกำหนดค่ามาตรฐานส่วนใหญ่ ตัวเชื่อมต่อแบบกดดึงโลหะซีรีส์ E ได้รับการออกแบบทั้งทางกลไกและทางไฟฟ้าโดยคำนึงถึงความสามารถในการใช้แทนกันได้สำหรับฟอร์มแฟคเตอร์ของตัวเชื่อมต่อแบบวงกลมทั่วไป Reunion เก็บรักษาเอกสารอ้างอิงโยงสำหรับซีรี่ส์หลักในยุโรปและสหรัฐอเมริกา อย่างไรก็ตาม เนื่องจากบางครั้งแบรนด์ระดับพรีเมียมใช้ระยะห่างหน้าสัมผัสหรือตำแหน่งคีย์ที่เป็นกรรมสิทธิ์ เราจึงแนะนำให้ส่งแบบร่างของตัวเชื่อมต่อหรือหมายเลขชิ้นส่วนที่มีอยู่เพื่อตรวจสอบยืนยันเสมอ ทีมวิศวกรของเราจะยืนยันความเข้ากันได้ และหากจำเป็น จะทำการปรับเปลี่ยนเพื่อให้แน่ใจว่ามีการเปลี่ยนทดแทนโดยไม่ต้องดัดแปลง PCB หรือแผง เราประสบความสำเร็จในการจัดหาทางเลือกซีรีส์ F ให้กับ OEM กว่า 300 รายพร้อมรายงานการตรวจสอบความถูกต้องที่เป็นเอกสารตามคำขอ
ตอบ: ไม่อย่างแน่นอน ซีรีส์ E ประหยัดต้นทุนด้วยการออกแบบให้ง่ายขึ้นและการเลือกใช้วัสดุ ไม่ใช่การลดคุณภาพ เราใช้ระบบการจัดการคุณภาพ ISO 13485:2016 เดียวกันในทุกกลุ่มผลิตภัณฑ์ ขั้วต่อ E ซีรีส์ทุกตัวผ่านการทดสอบทางไฟฟ้า 100% (ความต้านทานการสัมผัส ฉนวน ความทนทานต่อไดอิเล็กทริก) และการทดสอบทางกลตามตัวอย่าง (แรงผสมพันธุ์ การคงอยู่) การประหยัดวัสดุมาจากการใช้ทองเหลืองแทนโลหะผสมที่มีราคาแพงกว่า การเลือกความหนาในการชุบมาตรฐานมากกว่าความหนาที่ระบุมากเกินไป และลดขั้นตอนการตกแต่งที่สวยงาม ทั้งหมดนี้โดยไม่ส่งผลกระทบต่อประสิทธิภาพการทำงานหรือความทนทาน ระบบ ERP ของเราให้ความสามารถในการตรวจสอบย้อนกลับตั้งแต่วัตถุดิบไปจนถึงสินค้าสำเร็จรูป เช่นเดียวกับผลิตภัณฑ์ซีรีส์พรีเมียมของเรา คุณสามารถดาวน์โหลดรายงานผลการทดสอบ ใบรับรองวัสดุ และโมเดล 3 มิติล่าสุดได้โดยตรงจากคลังทางเทคนิคของเรา
