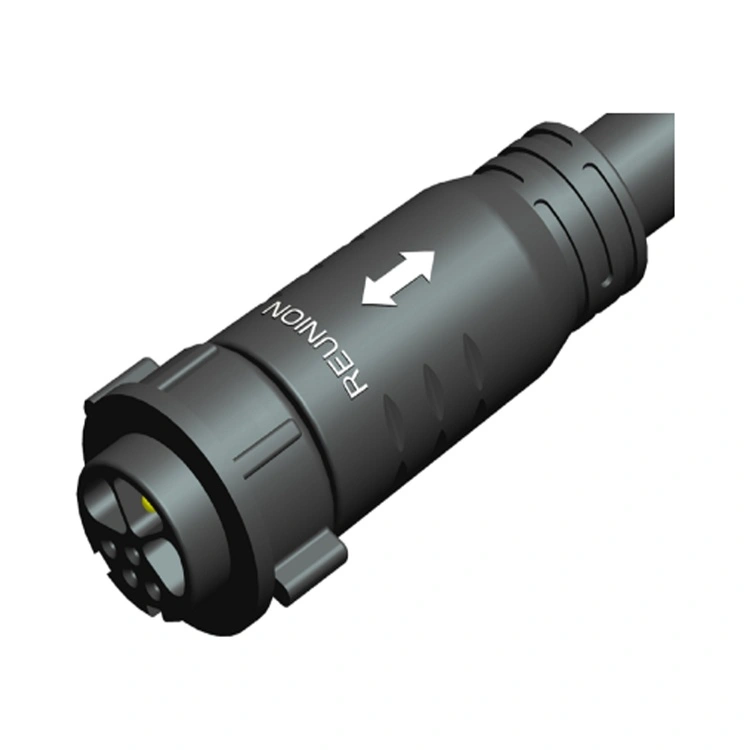

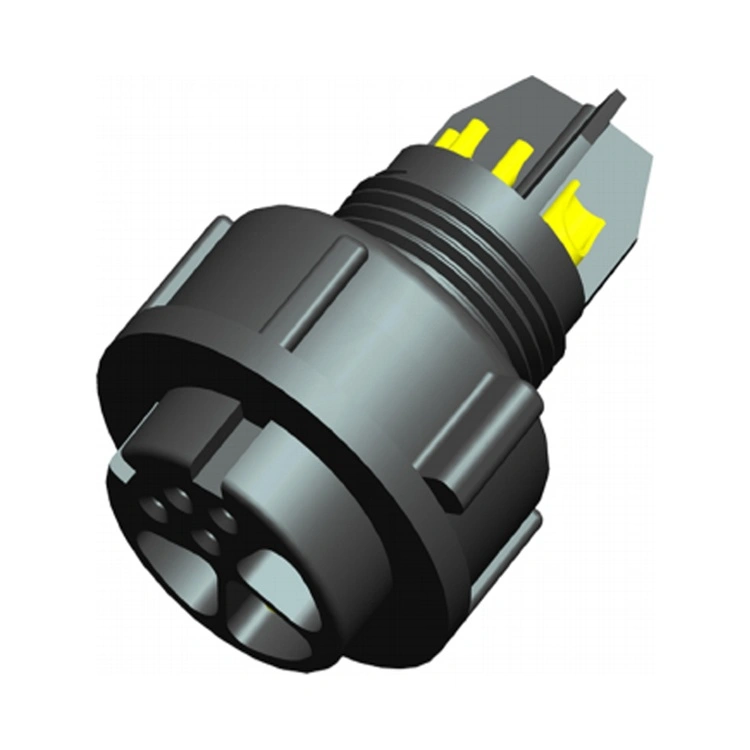

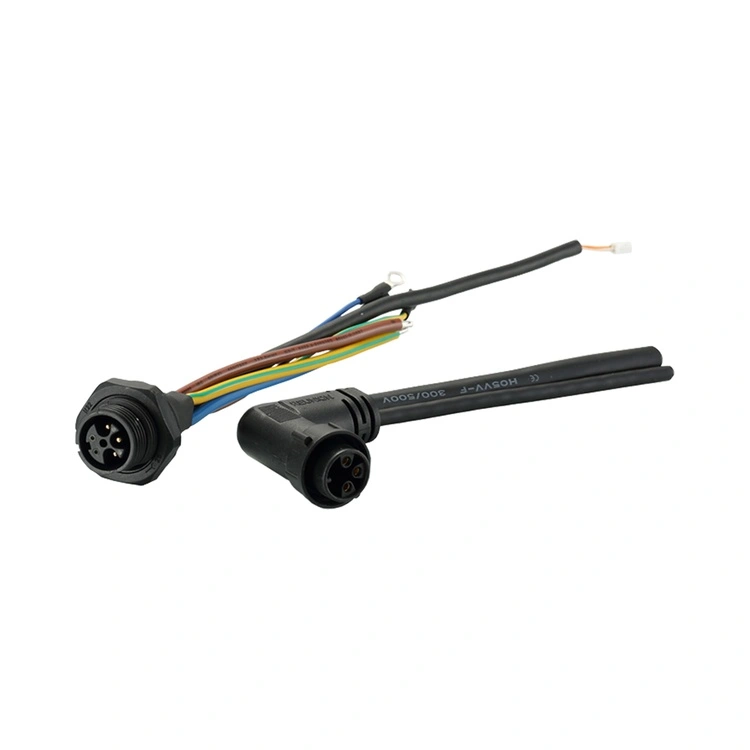

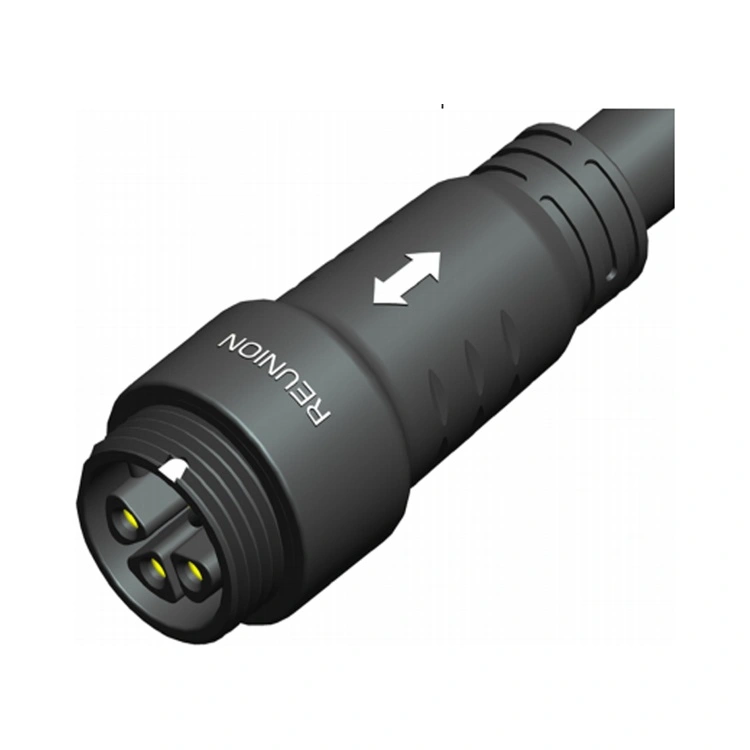

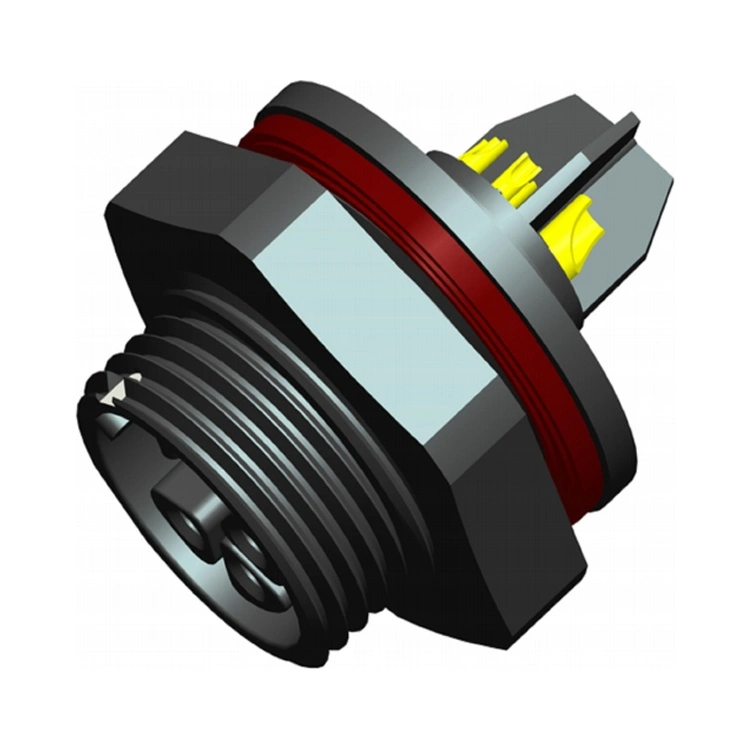

ตัวเชื่อมต่อไฮบริดกำลังและสัญญาณซีรีส์ M เป็นโซลูชันการเชื่อมต่อระหว่างกันแบบรวมของ Reunion สำหรับการใช้งานที่ต้องการทั้งพลังงานและการส่งผ่านข้อมูลภายในตัวเครื่องขนาดกะทัดรัดเพียงตัวเดียว ตัวเชื่อมต่อนี้รวมการปิดผนึกด้านสิ่งแวดล้อมที่แข็งแกร่งและกลไกการล็อคแบบเกลียวของซีรีส์ M เข้ากับการกำหนดค่าหน้าสัมผัสสัญญาณไฟแบบไฮบริด ทำให้ไม่จำเป็นต้องใช้สายไฟและสายสัญญาณแยกกัน
หน้าสัมผัสกำลังได้รับการออกแบบสำหรับการเชื่อมต่อที่ปลอดภัยและมีความต้านทานต่ำด้วยเกจสายขนาดสูงสุด 14 AWG ในขณะที่หน้าสัมผัสสัญญาณได้รับการป้องกันและวางตำแหน่งเพื่อลดสัญญาณรบกวน Reunion ผลิตซีรีส์ M ผ่านกระบวนการบูรณาการในแนวตั้ง ตั้งแต่การตัดเฉือนที่มีความแม่นยำไปจนถึงการประกอบอัตโนมัติและการทดสอบทางไฟฟ้า 100% สำหรับวิศวกรที่ออกแบบอุปกรณ์อุตสาหกรรมขนาดกะทัดรัด หุ่นยนต์ หรือระบบอัตโนมัติ ตัวเชื่อมต่อนี้มอบโซลูชันที่เชื่อถือได้และมีประสิทธิภาพ ซึ่งช่วยลดความซับซ้อนในการเดินสายและความต้องการพื้นที่แผง
| คุณสมบัติ | ผลประโยชน์ |
| พลังงานและสัญญาณในตัวเชื่อมต่อเดียว | รวมการจ่ายพลังงาน (สูงสุด 22A) และการส่งสัญญาณไว้ในอินเทอร์เฟซเดียว ช่วยลดพื้นที่แผง จำนวนสายเคเบิล และเวลาในการติดตั้ง |
| การปิดผนึกด้านสิ่งแวดล้อม IP67 | กันฝุ่นและป้องกันการแช่น้ำชั่วคราว—เชื่อถือได้สำหรับสภาพแวดล้อมทางอุตสาหกรรม การชะล้าง และกลางแจ้ง |
| กลไกการล็อคแบบเกลียว | การผสมพันธุ์ที่ทนต่อการสั่นสะเทือน—ป้องกันการขาดการเชื่อมต่อโดยไม่ตั้งใจในการใช้งานที่มีการสั่นสะเทือนสูง |
| การกำหนดค่าสัญญาณไฟหลายรายการ | ซีรีย์ 1M 2+4พิน, 7พิน และ 9พิน 2M ซีรีส์ 3+2, 3+4พิน และ 9พิน—ปรับให้เข้ากับความต้องการพลังงานและสัญญาณที่แตกต่างกัน |
| หน้าสัมผัสเคลือบทอง | ความต้านทานต่อการสัมผัสและการป้องกันการกัดกร่อนต่ำ—คงประสิทธิภาพไว้ได้ตลอดวงจรการผสมพันธุ์หลายร้อยรอบ |
| -40°C ถึง +105°C | ช่วงอุณหภูมิกว้างครอบคลุมสภาวะทางอุตสาหกรรมและกลางแจ้งที่รุนแรง |
| ตัวเลือกการสิ้นสุดที่ยืดหยุ่น | บัดกรี บัดกรีจุ่ม และ PCB—ปรับให้เข้ากับวิธีการประกอบที่แตกต่างกัน |
| พารามิเตอร์ | ซีรีย์ 1M | ซีรีส์ 2เอ็ม |
| การกำหนดค่าการติดต่อ | 2+4พิน, 7พิน, 8พิน | 3+2พิน, 3+4พิน, 9พิน |
| กระแสไฟ | 12เอ | 22เอ |
| แรงดันไฟฟ้า | 250V | 800V |
| สัญญาณปัจจุบัน | 6เอ | 9เอ |
| แรงดันสัญญาณ | สูงถึง 50V AC / DC | |
| ความต้านทานของฉนวน | ≥2000MΩ | ≥2000MΩ |
| รอบการผสมพันธุ์ | ≥1,000 ครั้ง | ≥1,000 ครั้ง |
| อุณหภูมิในการทำงาน | -40°ซ ~ +105°ซ | -40°ซ ~ +105°ซ |
| ระดับการป้องกัน | IP67 (สภาพที่แต่งงานแล้ว) | IP67 (สภาพที่แต่งงานแล้ว) |
| วัสดุที่อยู่อาศัย | PA6 | PA6 |
| ติดต่อวัสดุ | โลหะผสมทองแดงชุบทอง | โลหะผสมทองแดงชุบทอง |
ตัวเชื่อมต่อไฮบริดกำลังและสัญญาณซีรีส์ M ถูกนำไปใช้ในอุตสาหกรรมต่างๆ ที่การเชื่อมต่อสัญญาณไฟแบบรวมทำให้การออกแบบอุปกรณ์ง่ายขึ้นและลดความซับซ้อนในการติดตั้ง
วิทยาการหุ่นยนต์ – กำลังมอเตอร์ + การตอบสนองของตัวเข้ารหัส กำลังเครื่องมือที่ปลายแขน + สัญญาณเซ็นเซอร์
ระบบอัตโนมัติทางอุตสาหกรรม – กำลังของแอคชูเอเตอร์ + การตอบสนองตำแหน่ง การควบคุมวาล์ว + การตรวจสอบสถานะ
อุปกรณ์การแพทย์ – กำลังของปั๊ม + สัญญาณเซ็นเซอร์การไหล กำลังของอุปกรณ์วินิจฉัย + ข้อมูล
ระบบไฟ LED – ไดรเวอร์ LED กำลังสูง + สัญญาณควบคุม DALI/DMX
เซ็นเซอร์อุตสาหกรรม – กำลังของเซ็นเซอร์ + การสื่อสาร IO-Link
การผลิตยานยนต์ – กำลังของอุปกรณ์สายการประกอบ + สัญญาณควบคุม
พลังงานทดแทน – กำลังติดตามพลังงานแสงอาทิตย์ + การตอบสนองตำแหน่ง
| การรับรอง | ขอบเขต |
| ISO 9001:2015 | การจัดการคุณภาพ—การออกแบบ การผลิต และบริการหลังการขาย |
| ISO 14001:2015 | การจัดการสิ่งแวดล้อม—การลดของเสียที่ผ่านการตรวจสอบและแนวปฏิบัติที่ยั่งยืน |
| ISO 13485:2016 | การจัดการคุณภาพอุปกรณ์การแพทย์—ใช้ได้กับซีรี่ส์ M ที่ใช้ในอุปกรณ์วินิจฉัยหรือตรวจสอบ |
| UL ได้รับการยอมรับ | การรับรองความปลอดภัยระดับส่วนประกอบสำหรับตลาดอเมริกาเหนือ |
| เป็นไปตามมาตรฐาน RoHS | ข้อจำกัดของสารอันตราย—เป็นไปตามข้อกำหนดของสหภาพยุโรป |
สายการผลิต M series ของ Reunion ทำงานภายใต้การควบคุมกระบวนการที่เข้มงวด การปิดผนึกระดับ IP67 ได้รับการตรวจสอบในทุกชุดการผลิตผ่านการทดสอบการจุ่มจริง บันทึกการทดสอบ ใบรับรองวัสดุ และรายงานการตรวจสอบจะถูกเก็บไว้สำหรับแต่ละชุด
ตัวเชื่อมต่อทั้งสองรวมพลังงานและสัญญาณไว้ในอินเทอร์เฟซเดียว แต่ตอบสนองความต้องการใช้งานที่แตกต่างกัน:

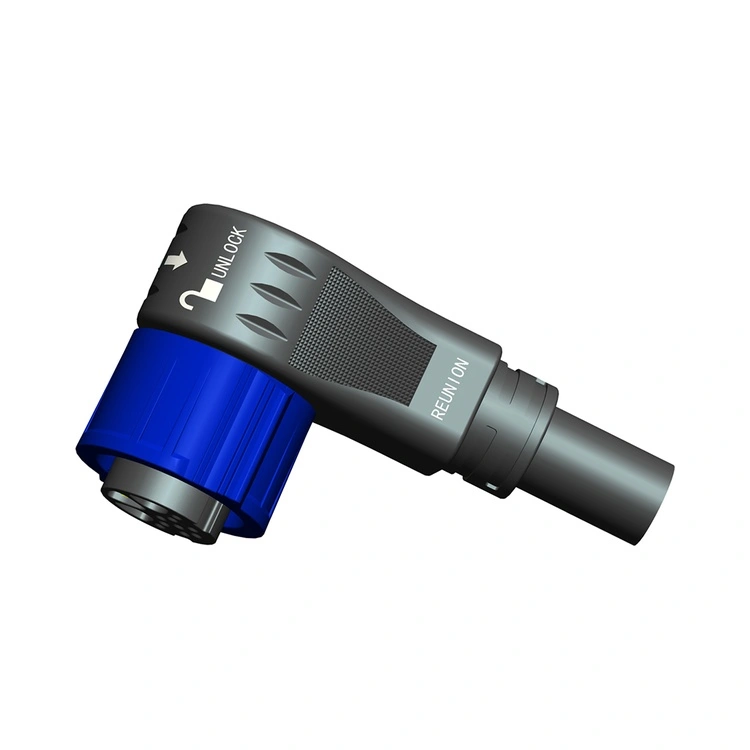

| ด้าน | เอ็ม ซีรีส์ ไฮบริด | เอ็กซ์ ซีรีส์ ไฮบริด |
| กลไกการล็อค | ระบบล็อคแบบเกลียว | ระบบล็อคหมุนเร็ว |
| การปิดผนึก | IP67 (มาตรฐาน) | IP67 (มาตรฐาน) |
| ระดับพลังงาน | สูงถึง 22A | สูงถึง 30A |
| ขนาดเปลือก | ซีรีย์ 1M, 2M | ซีรีย์ 1X, 3X |
| การสมัครหลัก | อุตสาหกรรม, หุ่นยนต์, ไฟ LED, | อุปกรณ์ทดสอบ หุ่นยนต์ แบตเตอรี่ พลังงาน จอแสดงผล LED |
