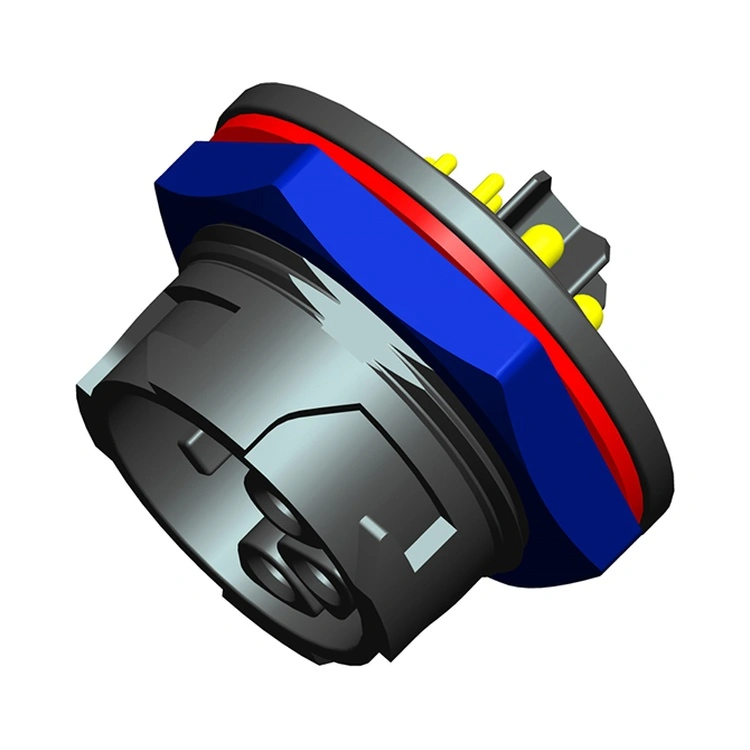

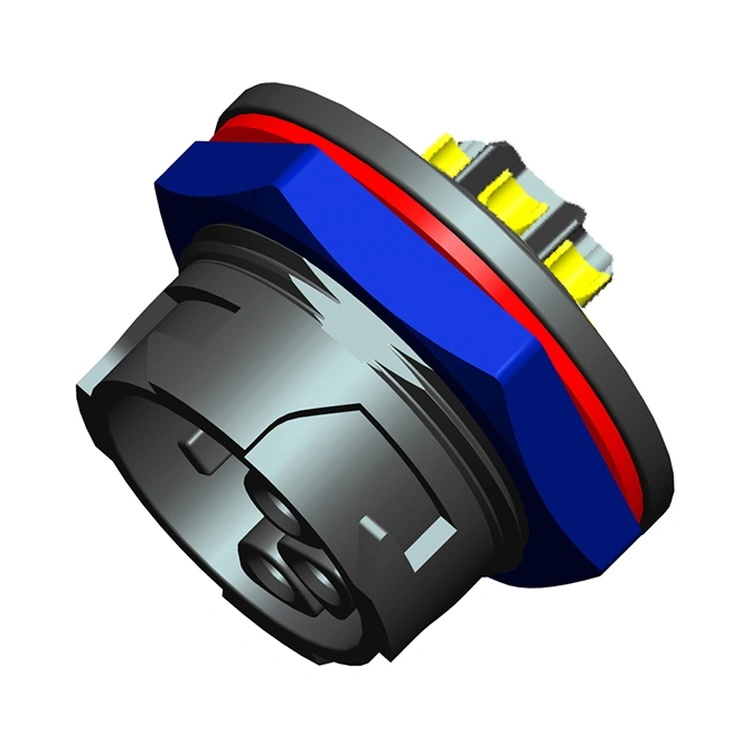

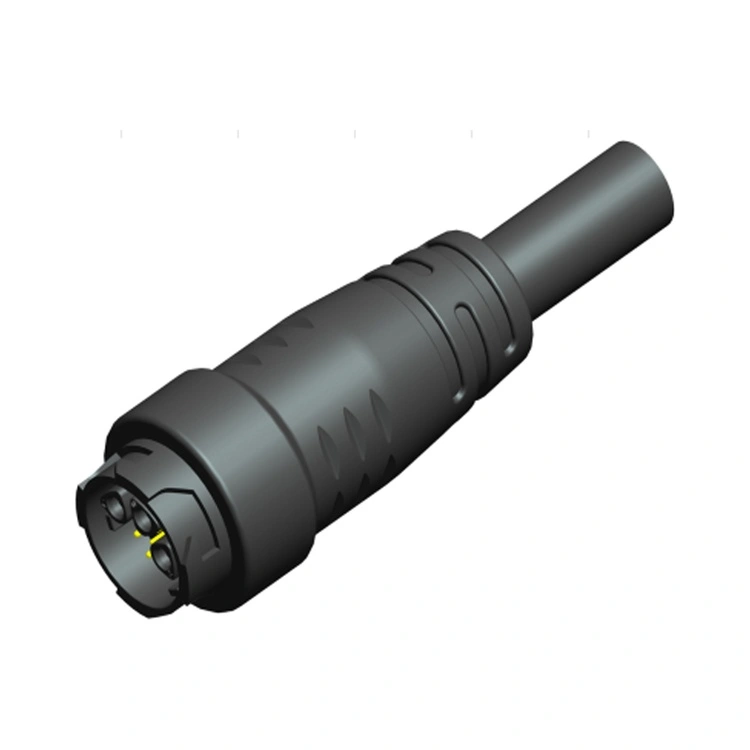

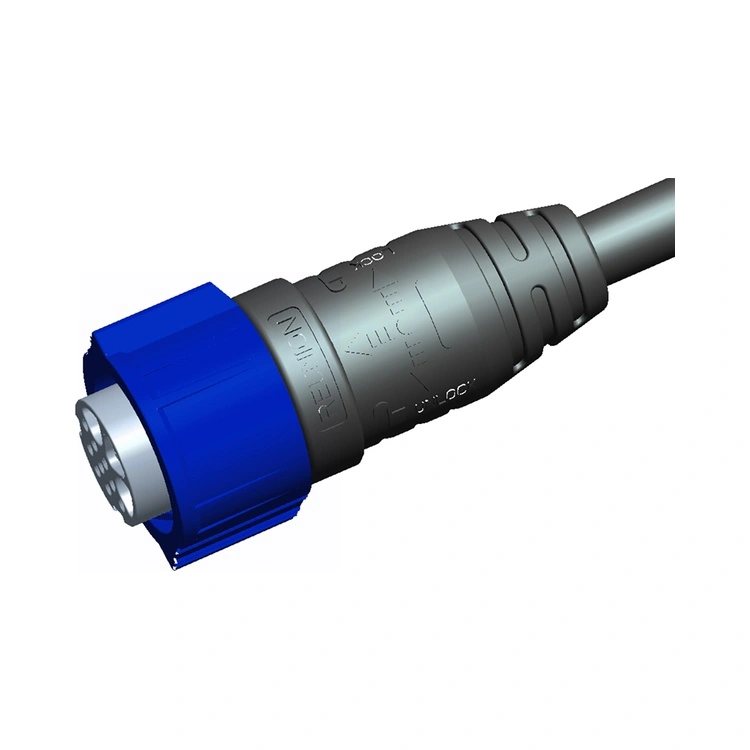

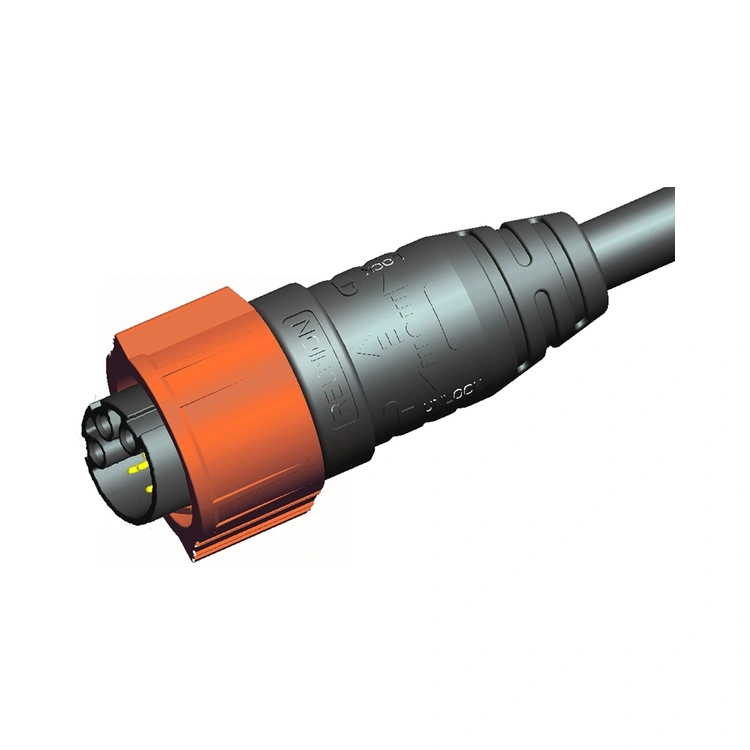

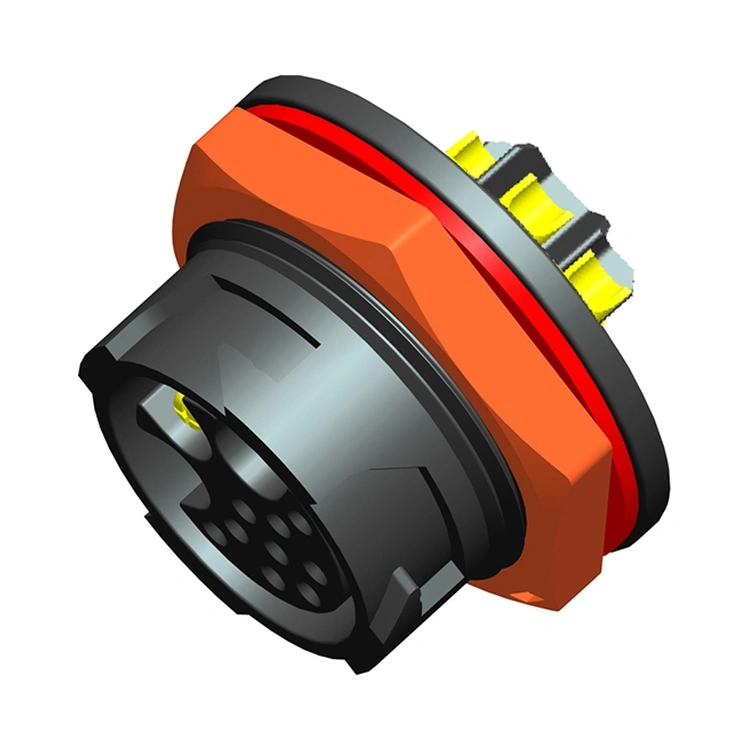

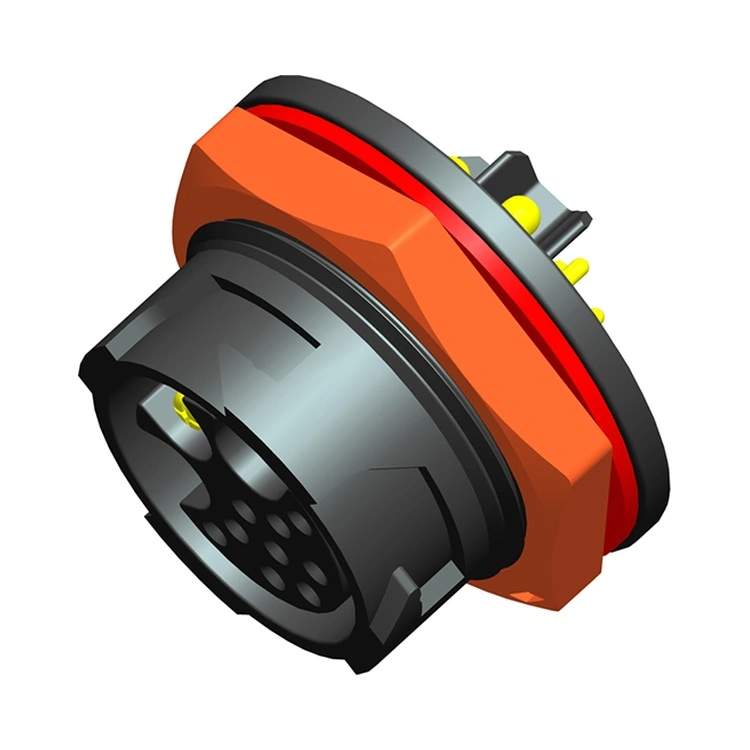

ตัวเชื่อมต่อไฮบริดกำลังและสัญญาณ X Series เป็นโซลูชันการเชื่อมต่อระหว่างกันที่เป็นนวัตกรรมใหม่ของ Reunion ที่รวมการส่งกำลังและการส่งผ่านสัญญาณไว้ในตัวเครื่องเดียวที่ประหยัดพื้นที่ ตัวเชื่อมต่อนี้ตอบสนองความต้องการที่เพิ่มขึ้นจากผู้ผลิตอุปกรณ์เพื่อลดพื้นที่แผง จำนวนสายเคเบิล และความซับซ้อนในการติดตั้งโดยการรวมประเภทการเชื่อมต่อหลายประเภทไว้ในอินเทอร์เฟซเดียว
หน้าสัมผัสกำลังได้รับการออกแบบสำหรับการเชื่อมต่อที่ปลอดภัยและมีความต้านทานต่ำ ในขณะที่หน้าสัมผัสสัญญาณได้รับการป้องกันและวางตำแหน่งเพื่อลดสัญญาณรบกวน Reunion ผลิตซีรีส์ X ผ่านกระบวนการบูรณาการในแนวตั้ง ตั้งแต่การตัดเฉือนที่มีความแม่นยำและการฉีดขึ้นรูปผ่านการประกอบอัตโนมัติและการทดสอบทางไฟฟ้า 100% สำหรับวิศวกรที่ออกแบบอุปกรณ์อุตสาหกรรมขั้นสูง แบตเตอรี่ พลังงาน ebike, LED หรือหุ่นยนต์ ตัวเชื่อมต่อนี้มอบโซลูชันที่เชื่อถือได้และมีประสิทธิภาพ ซึ่งทำให้การเดินสายง่ายขึ้น และลดพื้นที่โดยรวมของระบบ
| คุณสมบัติ | ผลประโยชน์ |
| พลังงานและสัญญาณในตัวเชื่อมต่อเดียว | รวมการจ่ายพลังงาน (สูงสุด 30A) และการส่งสัญญาณไว้ในอินเทอร์เฟซเดียว ซึ่งช่วยลดพื้นที่แผงและจำนวนสายเคเบิล |
| ระบบล็อคหมุนเร็ว | การจับคู่ที่รวดเร็วด้วยมือเดียวพร้อมการยืนยันการล็อคด้วยเสียง ช่วยลดเวลาในการติดตั้งและบำรุงรักษา |
| การปิดผนึกด้านสิ่งแวดล้อม IP67 | กันฝุ่นและป้องกันการแช่ชั่วคราว—เชื่อถือได้สำหรับการใช้งานในอุตสาหกรรมและกลางแจ้ง |

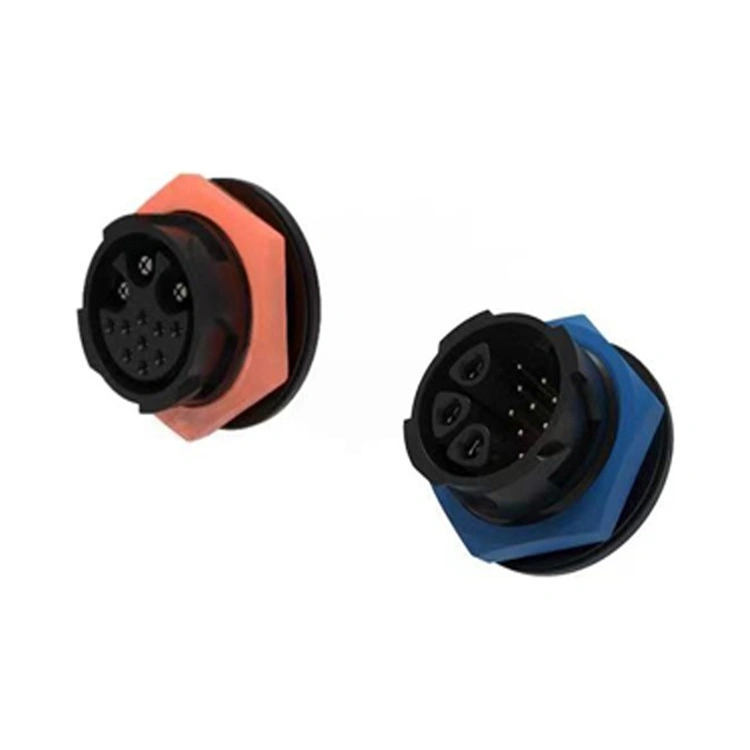

| การกำหนดค่าสัญญาณไฟหลายรายการ | ซีรีส์ 1X: 2+4 พิน ซีรีส์ 3X:3+9 พิน — ปรับให้เข้ากับความต้องการพลังงานและสัญญาณที่แตกต่างกัน |
| ตัวเรือนพลาสติก | วัสดุไนลอน-UL94-V0 ทนต่อการกัดกร่อน ทนต่อการสึกหรอ |
| หน้าสัมผัสเคลือบทอง | ความต้านทานต่อการสัมผัสและการป้องกันการกัดกร่อนต่ำ—คงประสิทธิภาพไว้ได้ตลอดวงจรการผสมพันธุ์หลายร้อยรอบ |
| -40°C ถึง +105°C | ช่วงอุณหภูมิกว้างครอบคลุมสภาวะทางอุตสาหกรรมและกลางแจ้งที่รุนแรง |
| พารามิเตอร์ | ข้อมูลจำเพาะ |

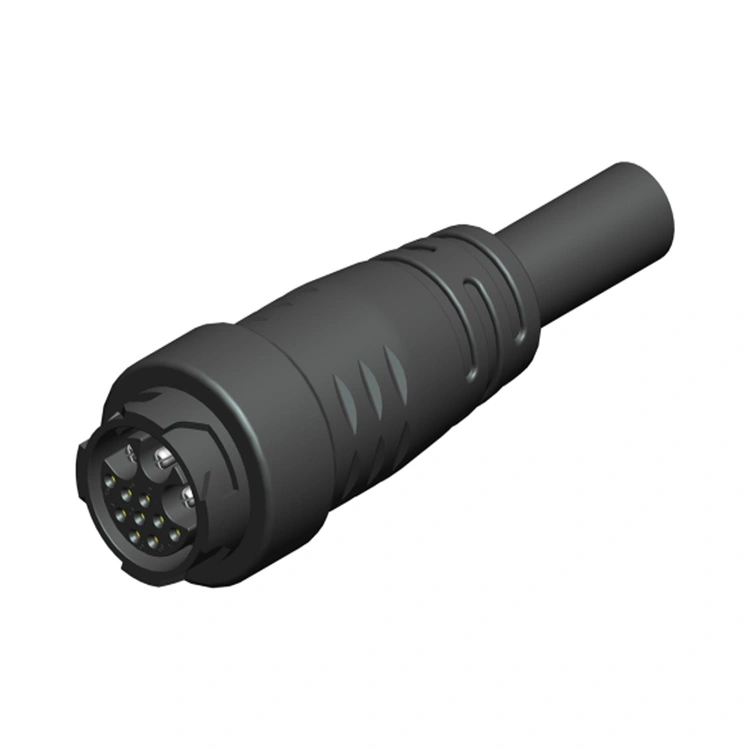

| การกำหนดค่าการติดต่อ | 3 กำลัง + 9 สัญญาณ |
| กระแสไฟสัมผัส | สูงสุด 30A ต่อครั้ง |
| แรงดันไฟฟ้า | สูงถึง 300V AC / DC |
| สัญญาณติดต่อปัจจุบัน | สูงถึง 5A ต่อการติดต่อ |
| แรงดันสัญญาณ | สูงถึง 30V DC |
| ต้านทานการติดต่อ | ≤5mΩ |
| ความต้านทานของฉนวน | ≥2000MΩ |
| ทนต่ออิเล็กทริก | ใช้ไฟ 1500V AC นาน 1 นาที |
| รอบการผสมพันธุ์ | ≥1,000ครั้ง |
| อุณหภูมิในการทำงาน | -40°ซ ~ +105°ซ |
| ระดับการป้องกัน | IP67 (สภาพที่แต่งงานแล้ว) |
| วัสดุที่อยู่อาศัย | PA6+GF สีดำ |
| ติดต่อวัสดุ | C54400 & C3602 ชุบทอง & ชุบเนล |

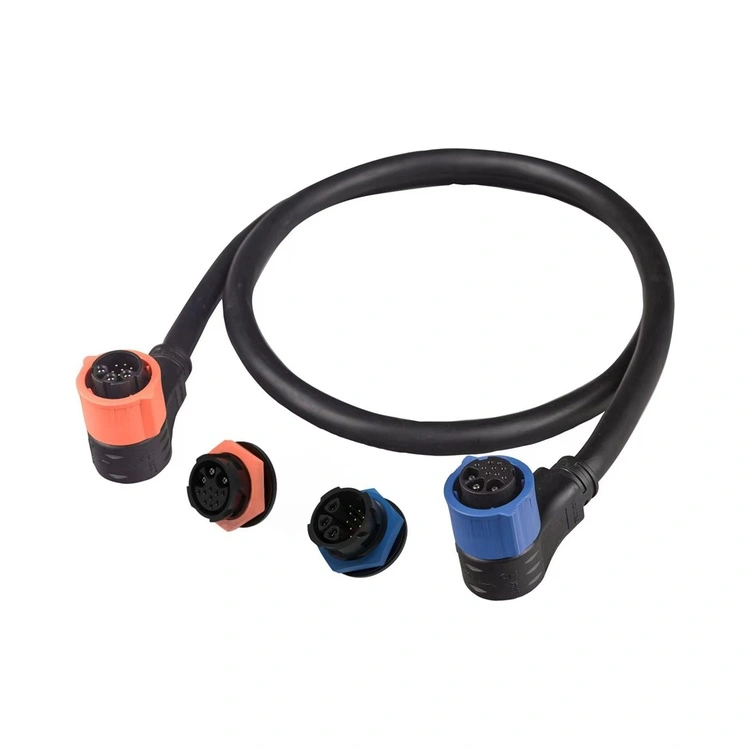

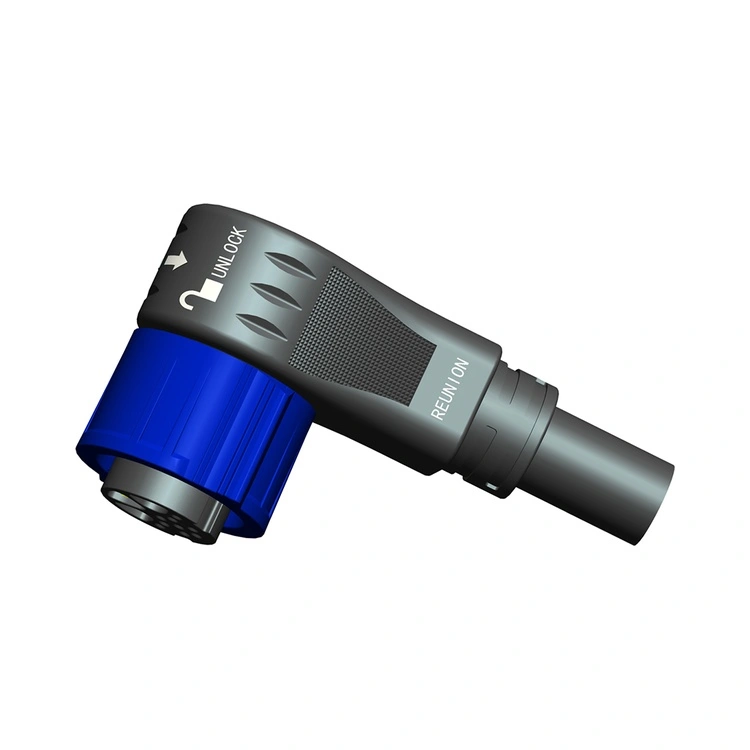

| ทางออกเคเบิล | ตรงหรือมุมขวา |
| ด้าน | รียูเนี่ยน X Series ไฮบริด | แยกขั้วต่อไฟ + สัญญาณ | แบรนด์ตัวเชื่อมต่อไฮบริดระดับพรีเมียมของยุโรป |
| พื้นที่แผง | ต้องมีการตัดแผงหนึ่งแผง | ต้องมีการตัดแผงสองแผง | แผงตัดหนึ่งแผง |
| จำนวนสายเคเบิล | ต้องใช้สายเคเบิลหนึ่งเส้น | ต้องใช้สายเคเบิลสองเส้น | สายเคเบิลหนึ่งเส้น |
| ราคา | ราคาที่เป็นมิตรต่อปริมาณ | ต้นทุนส่วนประกอบลดลง ค่าติดตั้งสูงขึ้น | สูงขึ้น 3-4 เท่า |
| เวลาติดตั้ง | ลดลง (หนึ่งขั้วต่อ) | ขยาย (ขั้วต่อสองตัว) | ลดลง |
| การปิดผนึก IP67 | มาตรฐาน | ตัวแปร | มาตรฐาน |
| การกำหนดค่าการติดต่อ | หลายตัวเลือก - ครอบคลุม | ปรับแต่งได้ | ช่วงที่จำกัด |
| ระดับพลังงาน | สูงถึง 30A | คล้ายกัน | คล้ายกัน |
| การทดสอบทางไฟฟ้า 100% | ทุกยูนิต | ตามตัวอย่าง | ตามตัวอย่าง |
| การตรวจสอบย้อนกลับ | ERP ที่ติดตามได้ | ตัวแปร | ใช่ |
| เวลานำ | 12-15 วัน | 4-8 สัปดาห์ | 4-8 สัปดาห์ |
| การปรับแต่ง | ขั้นต่ำต่ำ | ตัวแปร | ขั้นต่ำสูง |
ข้อได้เปรียบของเรอูนียง: คุณจะได้รับการเชื่อมต่อสัญญาณไฟในตัว ลดความต้องการพื้นที่แผง และการจัดการสายเคเบิลที่ง่ายขึ้น ทั้งหมดนี้ในราคาที่คุ้มค่า โดยไม่ต้องเสียค่าใช้จ่ายระดับพรีเมียมของแบรนด์ยุโรป
| การรับรอง | ขอบเขต |
| ISO 9001:2015 | การจัดการคุณภาพ—การออกแบบ การผลิต และบริการหลังการขาย |
| ISO 14001:2015 | การจัดการสิ่งแวดล้อม—การลดของเสียที่ผ่านการตรวจสอบและแนวปฏิบัติที่ยั่งยืน |
| ISO 13485:2016 | การจัดการคุณภาพอุปกรณ์การแพทย์—ใช้ได้กับซีรีส์ X ที่ใช้ในอุปกรณ์วินิจฉัยหรือตรวจสอบ |
| UL ได้รับการยอมรับ | การรับรองความปลอดภัยระดับส่วนประกอบสำหรับตลาดอเมริกาเหนือ |
| เป็นไปตามมาตรฐาน RoHS | ข้อจำกัดของสารอันตราย—เป็นไปตามข้อกำหนดของสหภาพยุโรป |
สายการผลิต X series ของ Reunion ทำงานภายใต้การควบคุมกระบวนการที่เข้มงวด การปิดผนึกระดับ IP67 ได้รับการตรวจสอบในทุกชุดการผลิตผ่านการทดสอบการจุ่มจริง บันทึกการทดสอบ ใบรับรองวัสดุ และรายงานการตรวจสอบจะถูกเก็บไว้สำหรับแต่ละชุด
ข้อได้เปรียบเบื้องต้นคือประสิทธิภาพของพื้นที่และสายเคเบิล. ตัวเชื่อมต่อแบบไฮบริด:
ลดรอยตัดแผง– ขั้วต่อหนึ่งตัวเทียบกับขั้วต่อแยกกันสองหรือสามตัว

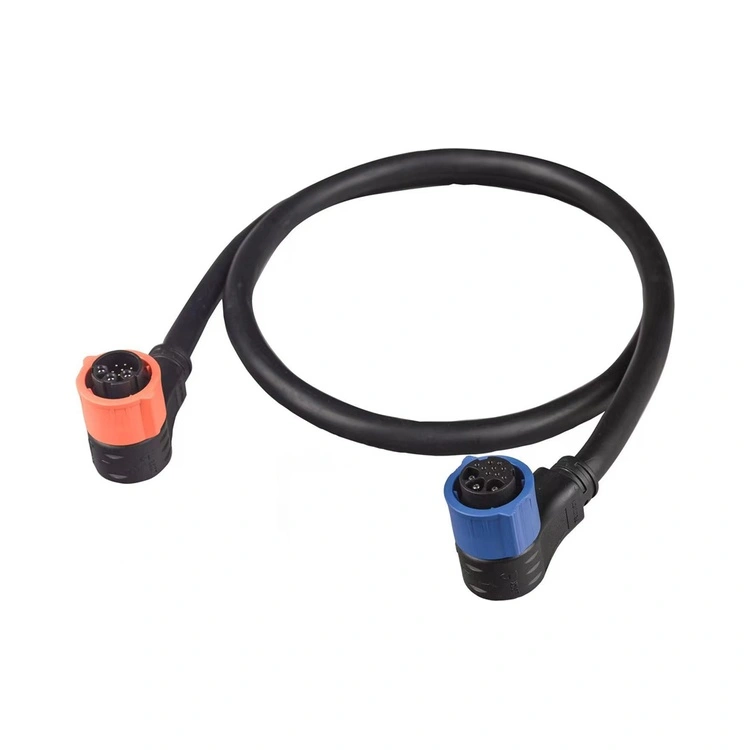

ลดจำนวนสายเคเบิล– ชุดสายเคเบิลหนึ่งเส้นเทียบกับสายเคเบิลหลายเส้น
ทำให้การติดตั้งง่ายขึ้น– การดำเนินการผสมพันธุ์หนึ่งครั้งเทียบกับการดำเนินการหลายครั้ง
ลดจุดความล้มเหลวที่อาจเกิดขึ้น– การเชื่อมต่อน้อยลงหมายถึงจุดล้มเหลวน้อยลง
ปรับปรุงการจัดการสายเคเบิล– สายเคเบิลเส้นเดียวง่ายต่อการจัดเส้นทางและรักษาความปลอดภัย
สำหรับอุปกรณ์ที่มีพื้นที่แผงจำกัด เช่น อุปกรณ์ทางการแพทย์ หุ่นยนต์ หรือระบบควบคุมทางอุตสาหกรรมขนาดกะทัดรัด ตัวเชื่อมต่อแบบไฮบริดมักจำเป็น
Reunion แนะนำแนวทางปฏิบัติในการติดตั้งดังต่อไปนี้:
การผสมพันธุ์– กดให้แน่นจนกระทั่งได้ยินเสียงคลิกยืนยันการล็อค
การตรวจสอบโอริง– เปลี่ยนโอริงหากมองเห็นการเสียรูป แตกร้าว หรือแข็งตัว
รัศมีการโค้งงอของสายเคเบิล– รักษาขั้นต่ำเส้นผ่านศูนย์กลางของสายเคเบิล 5 × ที่ทางเข้าตัวเชื่อมต่อ
ปฐมนิเทศ– วางทางออกของสายเคเบิลลงด้านล่างสำหรับการติดตั้งกลางแจ้ง/การชะล้าง
