ตัวเชื่อมต่อทางอุตสาหกรรมซีรีส์ M12 สามารถปรับปรุงความน่าเชื่อถือในระบบอัตโนมัติสมัยใหม่ได้อย่างไร

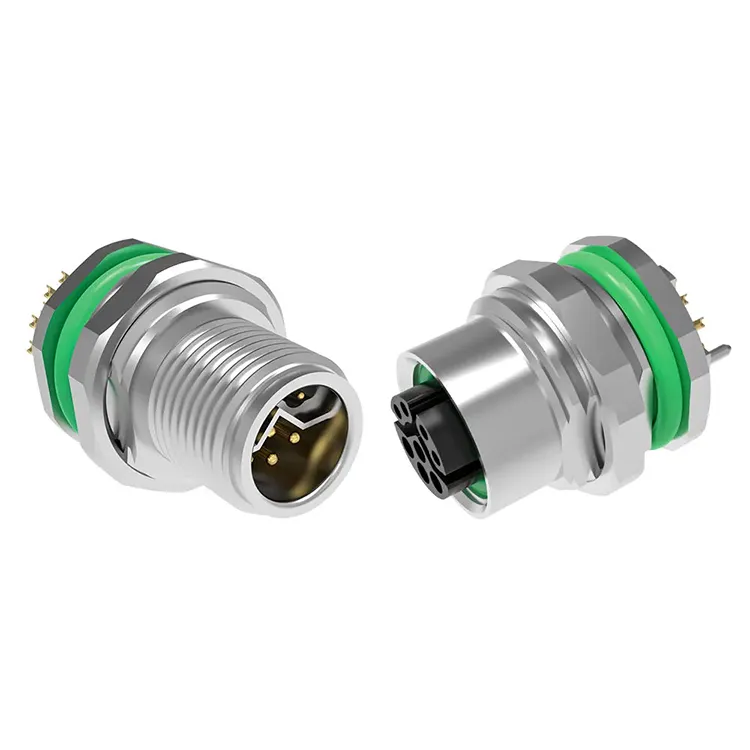

เรอูนียงให้คอนเนคเตอร์อุตสาหกรรมซีรีส์ M12เป็นโซลูชันการเชื่อมต่อระหว่างกันที่หลากหลายสำหรับระบบอัตโนมัติในโรงงาน เซ็นเซอร์ แอคชูเอเตอร์ ระบบฟิลด์บัส อีเธอร์เน็ตอุตสาหกรรม และการจ่ายพลังงาน ด้วยการกำหนดค่า 2–17 พิน ตัวเลือกการเข้ารหัสที่หลากหลาย การป้องกัน IP67 และตัวเลือกสำหรับการป้องกันและชุดสายเคเบิล ตระกูลตัวเชื่อมต่อได้รับการออกแบบมาเพื่อสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ซึ่งจำเป็นต้องมีการเชื่อมต่อทางไฟฟ้าและเครื่องกลที่มีความเสถียร

ขั้วต่อ M12 เป็นมากกว่าขั้วต่อแบบวงกลมขนาดกะทัดรัด อินเทอร์เฟซแบบเกลียวที่เป็นมาตรฐาน ระบบการเข้ารหัส การปิดผนึกด้านสิ่งแวดล้อม และการกำหนดค่าทางไฟฟ้าที่กว้างขวาง ทำให้เป็นเทคโนโลยีการเชื่อมต่อที่สำคัญสำหรับอุปกรณ์อัตโนมัติสมัยใหม่ ซีรี่ส์ M12 สามารถรองรับการใช้งานได้ตั้งแต่เซ็นเซอร์และอุปกรณ์ IO-Link ไปจนถึง PROFIBUS, DeviceNet, CANopen, อีเธอร์เน็ตอุตสาหกรรม, ระบบเซอร์โว และการกระจายพลังงาน DC คู่มือนี้จะอธิบายข้อกำหนดหลัก ตัวเลือกการเขียนโค้ด สถานการณ์การใช้งาน ปัจจัยในการเลือก และข้อควรพิจารณาด้านคุณภาพที่วิศวกรและทีมจัดซื้อควรประเมินเมื่อเลือกตัวเชื่อมต่ออุตสาหกรรม M12

สารบัญ

เหตุใดตัวเชื่อมต่อ M12 จึงใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม

ข้อมูลจำเพาะที่สำคัญของตัวเชื่อมต่ออุตสาหกรรม M12 คืออะไร

ตัวเลือกการเข้ารหัส M12 แตกต่างกันอย่างไร

ขั้วต่ออุตสาหกรรม M12 มักใช้ที่ไหน?

คุณควรเลือกตัวเชื่อมต่อ M12 ที่ถูกต้องอย่างไร

ผู้ซื้อควรตรวจสอบปัจจัยด้านคุณภาพอะไรบ้าง

คำถามที่พบบ่อยเกี่ยวกับตัวเชื่อมต่ออุตสาหกรรม M12

เหตุใดตัวเชื่อมต่อ M12 จึงใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม

อุปกรณ์อุตสาหกรรมต้องการการเชื่อมต่อที่มีเสถียรภาพแม้จะมีการสั่นสะเทือน ความชื้น อุณหภูมิที่เปลี่ยนแปลง ฝุ่น และการบำรุงรักษาบ่อยครั้ง รูปแบบ M12 ตอบสนองความต้องการเหล่านี้ด้วยการออกแบบทรงกลมขนาดกะทัดรัดและกลไกการจับยึดแบบเกลียว

สำหรับวิศวกรระบบอัตโนมัติ ข้อดีหลักประการหนึ่งคือความยืดหยุ่น การกำหนดค่าการเข้ารหัส M12 ที่แตกต่างกันได้รับการออกแบบมาสำหรับฟังก์ชันทางไฟฟ้าและการสื่อสารที่แตกต่างกัน ซึ่งช่วยป้องกันการเชื่อมต่อที่เข้ากันไม่ได้ ตัวเชื่อมต่อจึงสามารถรวมเข้ากับเซ็นเซอร์ แอคชูเอเตอร์ ตู้ควบคุม อุปกรณ์ภาคสนาม มอเตอร์ เครือข่ายอีเทอร์เน็ต และอุปกรณ์อุตสาหกรรมอื่นๆ

ข้อมูลจำเพาะผลิตภัณฑ์ของ Reunion ระบุว่าซีรีส์ M12 ได้รับการออกแบบตามมาตรฐาน DIN EN 61076-2-101/109/111 ที่เกี่ยวข้อง และสามารถบรรลุการป้องกัน IP67 เมื่อเชื่อมต่อ กลุ่มผลิตภัณฑ์ยังรวมถึงการกำหนดค่าแบบมีชีลด์และแบบไม่ชีลด์ ซึ่งให้ทางเลือกสำหรับการใช้งานที่มีข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่แตกต่างกัน

สำหรับผู้ใช้ในอุตสาหกรรม การผสมผสานขนาดมาตรฐาน ตัวเลือกการเข้ารหัส การปกป้องสิ่งแวดล้อม และความยืดหยุ่นในการใช้งาน ช่วยลดความยุ่งยากในการออกแบบสายไฟและการบำรุงรักษา

ข้อมูลจำเพาะที่สำคัญของตัวเชื่อมต่ออุตสาหกรรม M12 คืออะไร

การเลือกตัวเชื่อมต่อตามขนาดทางกายภาพเท่านั้นอาจส่งผลให้การเชื่อมต่อไม่เหมาะสมได้ ควรพิจารณาพิกัดทางไฟฟ้า การเข้ารหัส จำนวนพิน การป้องกัน การคุ้มครองสิ่งแวดล้อม และวิธีการยุติก่อนที่จะซื้อ

การให้คะแนนที่แน่นอนจะขึ้นอยู่กับการเข้ารหัสและการกำหนดค่าที่เลือกเสมอ ตัวอย่างเช่น ข้อมูลจำเพาะที่เผยแพร่ของผู้ผลิตแสดงรายการความสามารถปัจจุบันที่สูงกว่าสำหรับเวอร์ชัน S-code และ L-code มากกว่าการกำหนดค่าเชิงสัญญาณหลายแบบ ดังนั้นควรเลือกรหัสตัวเชื่อมต่อร่วมกับข้อกำหนดทางไฟฟ้าแทนที่จะถือเป็นรายละเอียดรอง

ตัวเลือกการเข้ารหัส M12 แตกต่างกันอย่างไร

การเข้ารหัส M12 เป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการเลือกตัวเชื่อมต่อทางอุตสาหกรรม การจัดเตรียมกุญแจที่แตกต่างกันมีไว้สำหรับฟังก์ชันทางไฟฟ้าหรือการสื่อสารที่แตกต่างกัน

• รหัส A:นิยมใช้สำหรับเซนเซอร์ แอคทูเอเตอร์ อุปกรณ์ IO-Link และการใช้งานสัญญาณ DC การกำหนดค่ามีตั้งแต่ 2 ถึง 17 พิน
• รหัส B:โดยทั่วไปเกี่ยวข้องกับ PROFIBUS, DeviceNet และแอปพลิเคชัน fieldbus อื่นๆ
• รหัส C:ออกแบบมาสำหรับการใช้งานไฟ AC และมีให้เลือกหลายพิน
• รหัส D:ใช้สำหรับการใช้งานอีเธอร์เน็ตอุตสาหกรรม เช่น การเชื่อมต่อเครือข่าย 100 Mbps
• รหัส X:ออกแบบมาสำหรับแอปพลิเคชันอีเทอร์เน็ตความเร็วสูง และโดยทั่วไปจะใช้การกำหนดค่า 8 พิน
• รหัส S:มีไว้สำหรับไฟ AC กระแสสูงและการใช้งานที่เกี่ยวข้องกับเซอร์โว
• รหัส L:ออกแบบมาเพื่อการจ่ายไฟ DC และความต้องการกระแสไฟฟ้าที่สูงขึ้น

ระบบการเข้ารหัสช่วยลดความเป็นไปได้ในการเชื่อมต่อวงจรที่ไม่เข้ากัน วิศวกรควรยืนยันรหัสตัวเชื่อมต่อ การจัดเรียงพิน แรงดันไฟฟ้า กระแส และอินเทอร์เฟซการจับคู่ที่ระบุโดยผู้ผลิตอุปกรณ์ก่อนที่จะสรุปส่วนประกอบ

ขั้วต่ออุตสาหกรรม M12 มักใช้ที่ไหน?

ฟอร์มแฟคเตอร์ขนาดกะทัดรัดและการปกป้องสิ่งแวดล้อมของขั้วต่อ M12 ทำให้เหมาะสำหรับจุดเชื่อมต่อทางอุตสาหกรรมหลายแห่ง

ระบบอัตโนมัติในโรงงาน

ขั้วต่อ M12 มักใช้ในการเชื่อมต่อพร็อกซิมิตี้เซนเซอร์ โฟโตอิเล็กทริคเซนเซอร์ แอคชูเอเตอร์ โมดูล I/O และอุปกรณ์ควบคุม อินเทอร์เฟซมาตรฐานช่วยให้การเดินสายไฟและการบำรุงรักษาเครื่องจักรง่ายขึ้น

อีเธอร์เน็ตอุตสาหกรรม

การกำหนดค่า D-code และ X-code สามารถใช้สำหรับการเชื่อมต่อเครือข่ายอุตสาหกรรม ในสายการผลิตอัตโนมัติ การเชื่อมต่ออีเทอร์เน็ตที่เชื่อถือได้มีความสำคัญสำหรับการสื่อสารระหว่างอุปกรณ์ภาคสนาม ตัวควบคุม สวิตช์ และอุปกรณ์เครือข่ายอื่นๆ

หุ่นยนต์และระบบการเคลื่อนไหว

อุปกรณ์หุ่นยนต์อาจทำให้ตัวเชื่อมต่อสัมผัสกับการสั่นสะเทือนและการเคลื่อนไหวซ้ำๆ ระบบข้อต่อแบบเกลียวให้การเชื่อมต่อทางกลที่ออกแบบมาเพื่อต้านทานการคลายโดยไม่ตั้งใจภายใต้สภาวะการทำงานปกติ

อุปกรณ์กลางแจ้งและอุปกรณ์ Washdown

ด้วยระดับ IP67 เมื่อเชื่อมต่ออย่างเหมาะสม การกำหนดค่า M12 ที่เหมาะสมจึงสามารถใช้ได้ในสภาพแวดล้อมที่อุปกรณ์อาจพบกับน้ำ ฝุ่น หรือกระบวนการทำความสะอาดตามปกติ การติดตั้งและการปิดผนึกที่ถูกต้องยังคงเป็นสิ่งสำคัญเพื่อให้บรรลุระดับการป้องกันที่ระบุ

การกระจายอำนาจ

ตัวเลือกรหัส S และรหัส L ขยายแพลตฟอร์ม M12 ให้ก้าวไปไกลกว่าสัญญาณพลังงานต่ำ ซีรีส์นี้สามารถรองรับการเชื่อมต่อไฟ AC หรือ DC ที่มีกระแสสูงกว่าสำหรับอุปกรณ์อุตสาหกรรม ทั้งนี้ขึ้นอยู่กับการกำหนดค่าที่เลือก

คุณควรเลือกตัวเชื่อมต่อ M12 ที่ถูกต้องอย่างไร

กระบวนการคัดเลือกอย่างเป็นระบบสามารถช่วยหลีกเลี่ยงปัญหาความเข้ากันได้และค่าใช้จ่ายในการเปลี่ยนที่ไม่จำเป็น ก่อนทำการสั่งซื้อ ให้ประเมินปัจจัยต่อไปนี้:

1. ระบุแอปพลิเคชัน:ตรวจสอบว่าการเชื่อมต่อมีไว้สำหรับเซ็นเซอร์ การสื่อสารข้อมูล กำลัง มอเตอร์ หรือฟังก์ชันผสม
2. ยืนยันการเข้ารหัส:เลือก A, B, C, D, X, S, L หรือการกำหนดค่าอื่นที่เกี่ยวข้องตามอินเทอร์เฟซของอุปกรณ์
3. ตรวจสอบข้อกำหนดของพิน:ตรวจสอบให้แน่ใจว่าจำนวนหน้าสัมผัสเพียงพอสำหรับวงจรกำลังและสัญญาณที่ต้องการทั้งหมด
4. ตรวจสอบพิกัดทางไฟฟ้า:เปรียบเทียบพิกัดแรงดันและกระแสของตัวเชื่อมต่อกับข้อกำหนดของระบบจริง
5. ประเมินสภาพแวดล้อม:พิจารณาน้ำ ฝุ่น สารเคมี การสั่นสะเทือน อุณหภูมิ และการสัมผัสกลางแจ้ง
6. กำหนดข้อกำหนดการป้องกัน:สามารถพิจารณาเวอร์ชันที่มีฉนวนหุ้มได้ในกรณีที่การรบกวนทางแม่เหล็กไฟฟ้าอาจส่งผลต่อความสมบูรณ์ของสัญญาณ
7. เลือกการสิ้นสุด:ขึ้นอยู่กับโครงสร้างของอุปกรณ์ ตัวเลือกอาจรวมถึงการบัดกรี การบัดกรีแบบจุ่ม การย้ำหรือการสิ้นสุดแบบฟลายอิ้งลีด
8. ยืนยันข้อกำหนดของสายเคเบิล:วัสดุสายเคเบิล ความยาว ความยืดหยุ่น รัศมีการโค้งงอ และการวางแนวของตัวเชื่อมต่อควรตรงกับสภาพแวดล้อมการติดตั้ง

สำหรับโครงการที่เกี่ยวข้องกับตัวเชื่อมต่อหลายประเภท ยังมีประโยชน์ในการเตรียมกำหนดการเชื่อมต่อที่แสดงอุปกรณ์ รหัสตัวเชื่อมต่อ จำนวนพิน ฟังก์ชันทางไฟฟ้า ข้อมูลจำเพาะของสายเคเบิล และอินเทอร์เฟซการจับคู่ ข้อมูลนี้เป็นข้อมูลอ้างอิงที่เป็นประโยชน์สำหรับทีมจัดซื้อและฝ่ายผลิต

ผู้ซื้อควรตรวจสอบปัจจัยด้านคุณภาพอะไรบ้าง

คุณภาพของตัวเชื่อมต่อทางอุตสาหกรรมมีความสัมพันธ์อย่างใกล้ชิดกับความเสถียรของการเชื่อมต่อในระยะยาว ภายนอกผลิตภัณฑ์อาจมีลักษณะคล้ายกันในขณะที่มีความแตกต่างอย่างมีนัยสำคัญในด้านวัสดุสัมผัส การชุบ การปิดผนึก ความสม่ำเสมอในการประกอบ และการตรวจสอบทางไฟฟ้า

เรอูนียง ระบุว่าซีรีส์ M12 ใช้หน้าสัมผัสทองเหลืองชุบทอง ฉนวน PA66 และความต้านทานหน้าสัมผัสตามที่ระบุไว้ไม่เกิน 3mΩ ผู้ผลิตยังอธิบายการทดสอบทางไฟฟ้า 100% สำหรับทุกยูนิตและการตรวจสอบการจุ่ม IP67 ระดับแบตช์ ข้อมูลด้านคุณภาพที่เผยแพร่ยังระบุถึงการปฏิบัติตามมาตรฐาน ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 และ RoHS ภายในกรอบการทำงานด้านคุณภาพและการปฏิบัติตามข้อกำหนด

สำหรับทีมจัดซื้อ จุดตรวจสอบคุณภาพต่อไปนี้มีประโยชน์อย่างยิ่ง:

• ข้อมูลจำเพาะของวัสดุและการชุบ
• ความต้านทานการสัมผัสและประสิทธิภาพของฉนวน
• การตรวจสอบการป้องกัน IP
• ข้อกำหนดวงจรการผสมพันธุ์ทางกล
• ประสิทธิภาพการป้องกันตามความเหมาะสม
• ขั้นตอนการทดสอบทางไฟฟ้า
• การตรวจสอบย้อนกลับเป็นชุดและเอกสารการตรวจสอบ
• ความสม่ำเสมอของการประกอบและการสิ้นสุดสายเคเบิล

ปัจจัยเหล่านี้เป็นพื้นฐานที่สมบูรณ์มากขึ้นสำหรับการประเมินตัวเชื่อมต่อทางอุตสาหกรรมมากกว่าราคาต่อหน่วยเพียงอย่างเดียว สำหรับ OEM และโครงการที่มีปริมาณมาก การสนับสนุนด้านวิศวกรรม ความสามารถในการปรับแต่ง การตรวจสอบย้อนกลับการผลิต และความสม่ำเสมอในการจัดส่งยังส่งผลต่อมูลค่าการจัดซื้อทั้งหมดอีกด้วย

คำถามที่พบบ่อยเกี่ยวกับตัวเชื่อมต่ออุตสาหกรรม M12

คอนเนคเตอร์อุตสาหกรรมซีรีส์ M12 คืออะไร

คอนเนคเตอร์อุตสาหกรรมซีรีส์ M12 เป็นคอนเนคเตอร์ทรงกลมขนาดกะทัดรัดพร้อมอินเทอร์เฟซแบบเกลียวขนาดปกติ 12 มม. มีการใช้กันอย่างแพร่หลายสำหรับเซ็นเซอร์อุตสาหกรรม แอคทูเอเตอร์ อุปกรณ์อัตโนมัติ เครือข่ายการสื่อสาร และการเชื่อมต่อพลังงาน การกำหนดค่าการเข้ารหัสและพินที่แตกต่างกันทำให้แพลตฟอร์มตัวเชื่อมต่อทั่วไปเดียวกันสามารถรองรับการใช้งานที่แตกต่างกันได้

ขั้วต่อ M12 กันน้ำได้หรือไม่

การกำหนดค่า M12 ที่เหมาะสมสามารถบรรลุการป้องกัน IP67 เมื่อเชื่อมต่ออย่างเหมาะสม ซึ่งหมายความว่าผลิตภัณฑ์ที่ระบุสามารถป้องกันฝุ่นละอองและการแช่น้ำชั่วคราวภายใต้เงื่อนไขการทดสอบที่กำหนด ประสิทธิภาพที่แท้จริงขึ้นอยู่กับการผสมพันธุ์ที่ถูกต้อง ส่วนประกอบการซีล การติดตั้ง และการกำหนดค่าผลิตภัณฑ์

ขั้วต่อ A-code และ D-code M12 แตกต่างกันอย่างไร?

ตัวเชื่อมต่อ A-code M12 มักใช้สำหรับเซ็นเซอร์ แอคทูเอเตอร์ IO-Link และสัญญาณทั่วไปหรือแอปพลิเคชัน DC ในขณะที่เวอร์ชัน D-code ได้รับการออกแบบมาเพื่อแอปพลิเคชันอีเธอร์เน็ตอุตสาหกรรมเป็นหลัก การเข้ารหัสช่วยป้องกันการเชื่อมต่อประเภทตัวเชื่อมต่อที่ไม่ถูกต้องจากการจับคู่โดยไม่ตั้งใจ

ขั้วต่อ M12 สามารถพกพาทั้งพลังงานและข้อมูลได้หรือไม่

ใช่ ขึ้นอยู่กับการกำหนดค่า การจัดเรียง A-code บางอย่างสามารถรวมฟังก์ชันกำลังและสัญญาณเข้าด้วยกันได้ ในขณะที่แอปพลิเคชันที่ต้องการกำลังสูงกว่าและการสื่อสารข้อมูลที่แยกจากกันสามารถใช้รหัส M12 ที่แตกต่างกันสำหรับวงจรที่เกี่ยวข้องได้

ฉันจะเลือกขั้วต่อ M12 ที่ถูกต้องสำหรับเครื่องของฉันได้อย่างไร

เริ่มต้นด้วยอินเทอร์เฟซของอุปกรณ์และระบุการเข้ารหัสที่จำเป็น จำนวนพิน แรงดันไฟฟ้า กระแส โปรโตคอลการสื่อสาร การชีลด์ ระดับการป้องกัน ประเภทสายเคเบิล และวิธีการสิ้นสุด หากคอนเนคเตอร์เป็นส่วนประกอบทดแทน แนะนำให้จับคู่หมายเลขชิ้นส่วนดั้งเดิมหรือแบบร่างอุปกรณ์ด้วย

บทสรุป

ตัวเชื่อมต่อทางอุตสาหกรรมซีรีส์ M12 มอบโซลูชันการเชื่อมต่อที่ได้มาตรฐานและปรับเปลี่ยนได้สำหรับระบบอัตโนมัติสมัยใหม่ ตัวเลือกการเข้ารหัสที่หลากหลาย การกำหนดค่าพิน อัตราทางไฟฟ้า ตัวเลือกการป้องกัน และการป้องกัน IP67 ทำให้สามารถรองรับทุกสิ่งตั้งแต่เซ็นเซอร์และอุปกรณ์ IO-Link ไปจนถึงอีเธอร์เน็ตอุตสาหกรรมและแอปพลิเคชันพลังงานกระแสสูง สำหรับ OEM ผู้วางระบบ และผู้ผลิตอุปกรณ์อุตสาหกรรม การเลือกตัวเชื่อมต่อตามข้อกำหนดทางไฟฟ้าและสิ่งแวดล้อมที่สมบูรณ์ถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพของภาคสนามที่เชื่อถือได้ หากคุณต้องการความช่วยเหลือในการเลือกการกำหนดค่าที่เหมาะสม ชุดสายเคเบิลที่ปรับแต่งเอง หรือโซลูชันระดับเสียงสำหรับการใช้งานของคุณติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณกับทีมวิศวกรรมและการผลิตของ เรอูนียง
