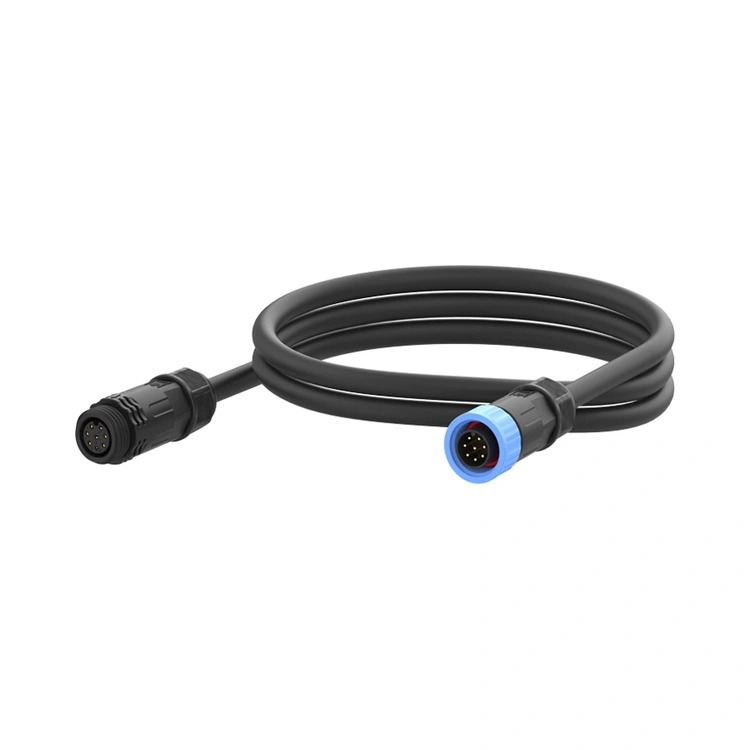

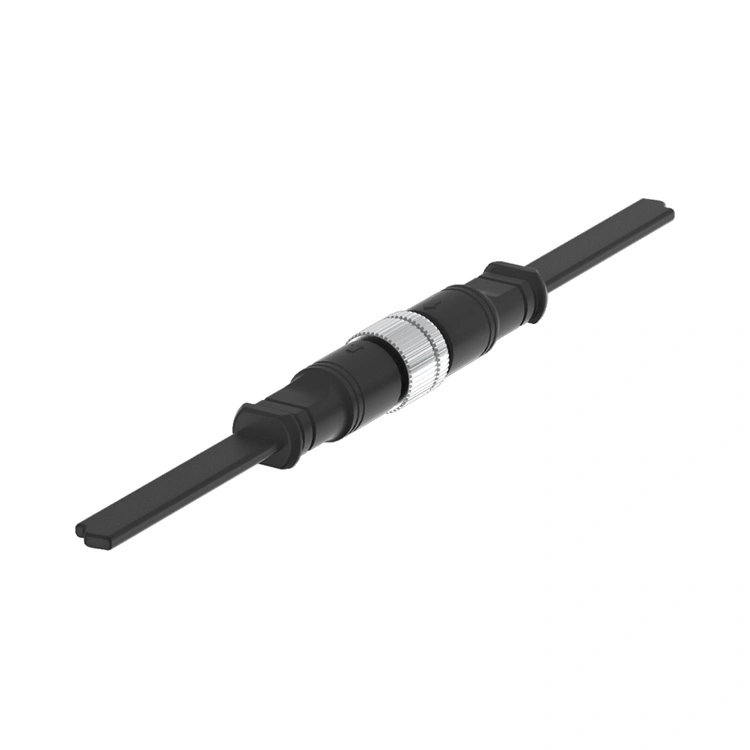

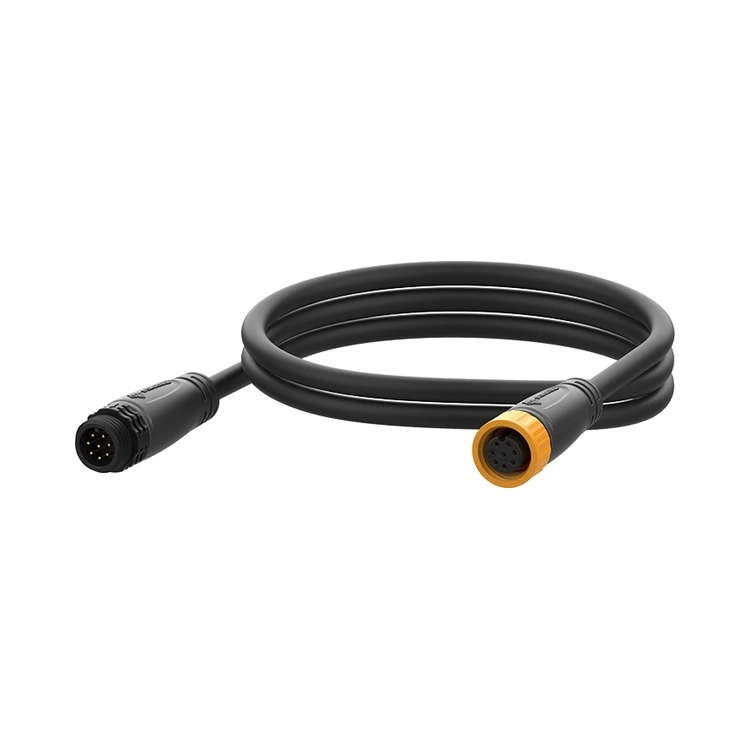

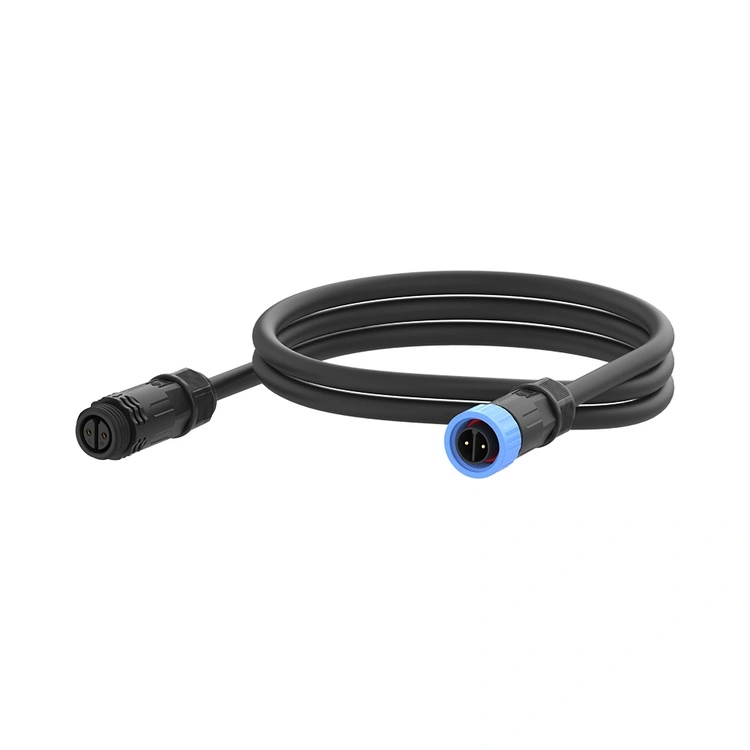

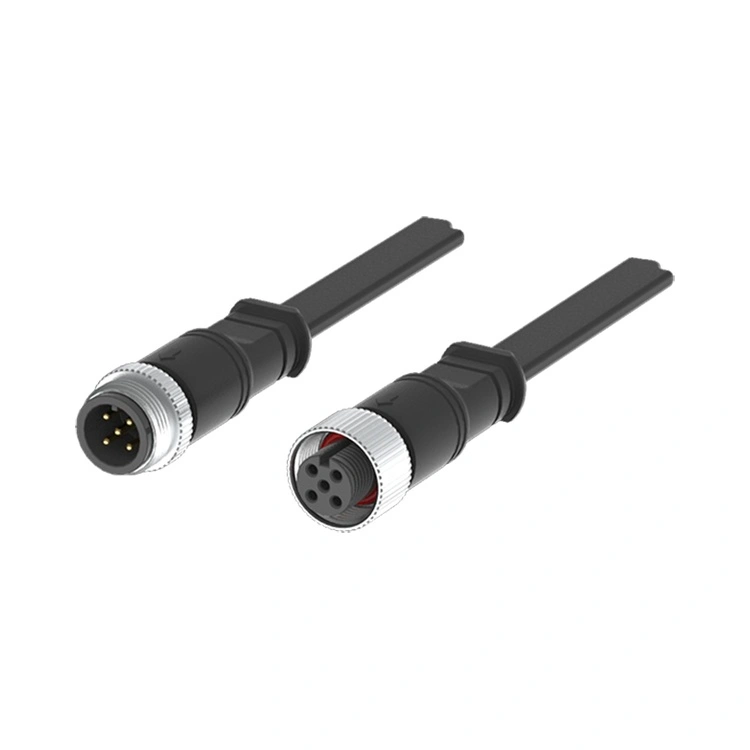

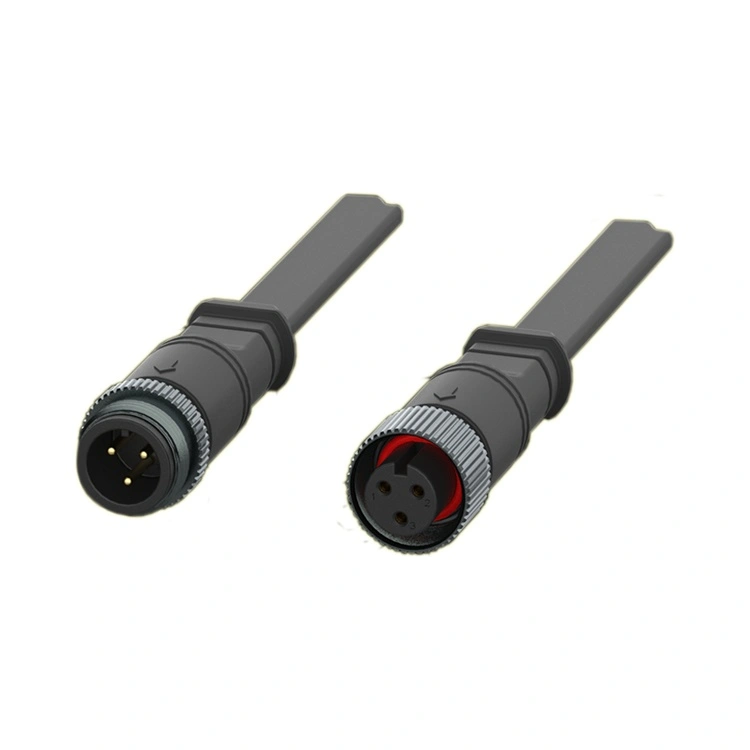

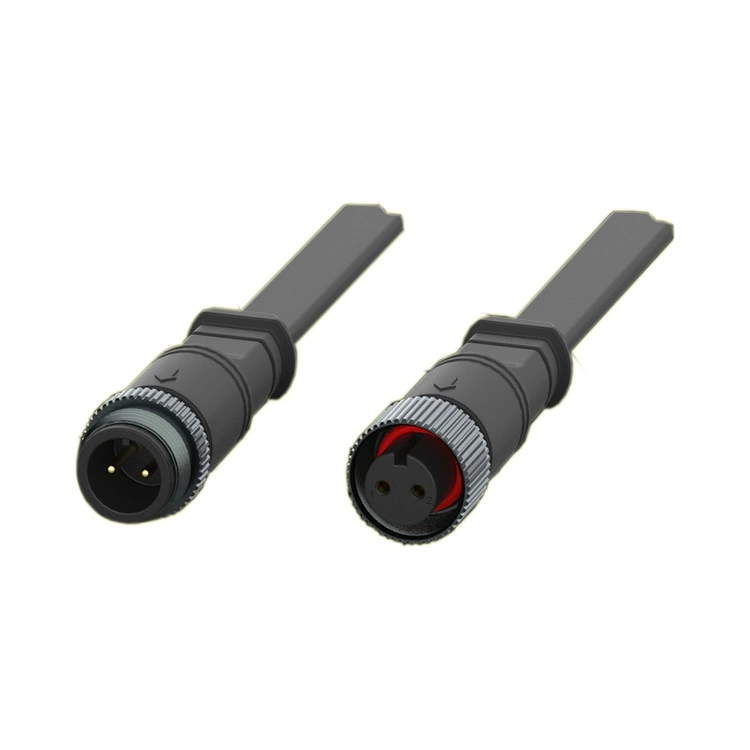

ขั้วต่อไฟ LED ซีรีส์ M16 คือการเชื่อมต่อเฉพาะของ Reunion สำหรับระบบไฟส่องสว่าง LED อัจฉริยะ ตั้งแต่ไฟถนนพร้อมการควบคุมการหรี่แสง ไปจนถึงไฟสถาปัตยกรรมที่มีความสามารถในการเปลี่ยนสี ตัวเชื่อมต่อแบบเกลียวแบบเกลียวนี้รวมอินเทอร์เฟซที่แข็งแกร่งขนาด 16 มม. เข้ากับการปิดผนึกระดับ IP67/IP68 ทำให้เหมาะสำหรับการติดตั้งกลางแจ้งที่จำเป็นต้องมีทั้งกำลังไฟและความสมบูรณ์ของสัญญาณ
มีให้เลือกใช้งานในรูปแบบ 2 ถึง 8 พิน รวมถึงเวอร์ชันคีย์ไฮบริด 2+4 พิน (พินพาวเวอร์ 2 พิน + พินสัญญาณ 4 พิน) ซีรีส์ M16 รองรับทั้งการส่งพลังงานกระแสสูง (สูงถึง 15A) และสัญญาณควบคุมแรงดันต่ำ (DALI, DMX, ลดแสง 0-10V หรือ RS-485) ภายในตัวเชื่อมต่อขนาดกะทัดรัดเพียงตัวเดียว
ตัวเรือนสร้างจากเทอร์โมพลาสติกอุณหภูมิสูงที่ทนต่อสภาพอากาศได้ดีเยี่ยม ในขณะที่หน้าสัมผัสถูกตัดเฉือนจากทองเหลืองพร้อมการชุบทองแบบเลือกสรรเพื่อให้มั่นใจถึงความต้านทานการสัมผัสต่ำและเสถียร Reunion ผลิตซีรีส์ M16 ผ่านกระบวนการบูรณาการในแนวตั้ง ตั้งแต่การตัดเฉือนที่มีความแม่นยำและการฉีดขึ้นรูปผ่านการประกอบอัตโนมัติและการทดสอบทางไฟฟ้า 100%
มีให้เลือกทั้งแบบติดตั้งบนแผงควบคุมและแบบติดตั้งสายเคเบิลพร้อมขั้วต่อแบบบัดกรีหรือ PCB ซีรีส์ M16 ปรับให้เข้ากับการออกแบบโคมไฟที่หลากหลาย สำหรับวิศวกรที่ออกแบบระบบไฟส่องสว่างที่เชื่อมต่อสำหรับเมืองอัจฉริยะ อุโมงค์ หรือสนามกีฬา ตัวเชื่อมต่อนี้ให้การเชื่อมต่อที่เชื่อถือได้และปิดผนึกทุกสภาพอากาศ ซึ่งช่วยลดจำนวนสายเคเบิลและทำให้การติดตั้งง่ายขึ้น
| คุณสมบัติ | ผลประโยชน์ |
| การปิดผนึกด้านสิ่งแวดล้อม IP67/IP68 | ทนทานต่อฝุ่น ฝน และการแช่น้ำชั่วคราว—เชื่อถือได้สำหรับไฟถนนกลางแจ้ง ไฟอุโมงค์ และสนามกีฬา |
| การกำหนดค่าพินไฮบริด 2+4 | รวมพินกำลัง 2 พิน (10A) และพินสัญญาณ 4 พิน (3A) ไว้ในตัวเชื่อมต่อเดียว ซึ่งช่วยลดจำนวนสายเคเบิลและทำให้การเดินสายไฟโคมไฟง่ายขึ้น |
| อัตรากำลังไฟฟ้าสูงสุด 15A | รองรับโหลด LED กำลังสูง เหมาะสำหรับไฟถนน สปอตไลต์ และไฟสนามกีฬา |
| การออกแบบที่เป็นมิตรกับสัญญาณ | หน้าสัมผัสไฟและสัญญาณแยกกันป้องกันการรบกวน |
| กลไกการล็อคแบบเกลียว | การผสมพันธุ์ที่ทนต่อการสั่นสะเทือน—ป้องกันการคลายตัวจากลม การสั่นสะเทือนของการจราจร และการหมุนเวียนของความร้อน |
| หน้าสัมผัสทองเหลืองชุบทอง | ความต้านทานการสัมผัสต่ำ (≤3mΩ) และการป้องกันการกัดกร่อน—รักษาไดรเวอร์ LED และประสิทธิภาพของสัญญาณควบคุมที่สม่ำเสมอ |
| -40°C ถึง +105°C | ช่วงอุณหภูมิที่กว้างครอบคลุมสภาพกลางแจ้งที่รุนแรง ตั้งแต่ฤดูหนาวอาร์กติกไปจนถึงฤดูร้อนในทะเลทราย |
| ตัวเลือกหลายพิน (2-8 พิน) | รองรับโคมไฟแบบธรรมดาที่ใช้กำลังไฟอย่างเดียวและอุปกรณ์ติดตั้งที่เปลี่ยนสีได้หลายช่องที่ซับซ้อน |
| พารามิเตอร์ | 2 พิน | 3 พิน | 4 พิน | 5 พิน | 6 พิน | 7 พิน | 8 พิน | 2+4 พิน |
| ระดับแรงดันไฟฟ้า | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| เรตติ้งปัจจุบัน | 15เอ | 15เอ | 10เอ | 10เอ | 5เอ | 5เอ | 5เอ | 10A+3A |
| ส่วนลวด | 0.75-1.5 มม.² | 0.75-1.5 มม.² | 0.5-1.0ตร.มม | 0.5-1.0ตร.มม | 0.25-0.5มม.² | 0.25-0.5มม.² | 0.25-0.5มม.² | 1.5/0.5มม.² |
อุณหภูมิในการทำงาน:-40°ซ ~ +105°ซ
ระดับการป้องกัน:IP67 / IP68 (จับคู่)
วัสดุที่อยู่อาศัย:เทอร์โมพลาสติกอุณหภูมิสูง
ติดต่อวัสดุ:โลหะผสมทองแดงชุบทอง
ความต้านทานการติดต่อ:≤3mΩ
รอบการผสมพันธุ์:≥500
คะแนนความไวไฟ:UL 94 V-0
วัสดุทั้งหมดเป็นไปตาม RoHS
ไฟถนนอัจฉริยะ– ระบบลดแสงและการตรวจสอบจากส่วนกลางพร้อมการควบคุม DALI หรือ 0-10V
แสงอุโมงค์– โคมไฟกำลังสูงพร้อมการหรี่แสงและการรายงานข้อผิดพลาด
แสงสว่างทางสถาปัตยกรรมและส่วนหน้า– ระบบ RGB และสีขาวที่ปรับได้ซึ่งต้องการการควบคุม ดีเอ็มเอ็กซ์
สนามกีฬาและไฟสปอร์ตไลท์– สปอตไลต์กำลังสูงพร้อมระบบหรี่แสงและการควบคุมในสถานที่
โคมไฟไฮเบย์อุตสาหกรรม– ระบบแสงสว่างในคลังสินค้าและโรงงานพร้อมระบบตรวจจับความเคลื่อนไหวและการเก็บเกี่ยวแสงตามฤดูกาล
แสงสว่างทางทะเลและนอกชายฝั่ง– อุปกรณ์ติดตั้งที่ทนต่อการกัดกร่อนสำหรับเรือและแพลตฟอร์มนอกชายฝั่ง
โคมไฟพลังงานแสงอาทิตย์– ระบบนอกกริดพร้อมการจัดการแบตเตอรี่และการหรี่แสง
องค์การขนส่งทางบกของสิงคโปร์กำลังอัปเกรดไฟถนน 25,000 ดวงให้เป็นโคมไฟ LED อัจฉริยะพร้อมระบบลดแสงจากส่วนกลางและการรายงานข้อผิดพลาดผ่านโปรโตคอล DALI โครงการนี้ต้องการตัวเชื่อมต่อที่สามารถพกพาทั้งกำลังไฟและสัญญาณควบคุม DALI ได้ในสายเคเบิลเส้นเดียว ซึ่งช่วยลดความซับซ้อนในการติดตั้งและต้นทุนสายเคเบิล Reunion จัดหาซีรีส์ M16 ที่มีการกำหนดค่าไฮบริด 2+4 (พินกำลังไฟ 2 อันสำหรับไดรเวอร์ LED, พินสัญญาณ 4 อันสำหรับ DALI), การปิดผนึกระดับ IP67 และชุดสายไฟ PUR ที่ประกอบไว้ล่วงหน้ามีการส่งมอบตัวเชื่อมต่อมากกว่า 25,000 รายการ ทั่วทั้งโครงการ หลังจากดำเนินการมา 2 ปีในสภาพอากาศเขตร้อนของสิงคโปร์ (ความชื้นสูง ฝนตกหนัก) โครงการรายงานอัตราความล้มเหลวของตัวเชื่อมต่อ 0.01%. ลูกค้าให้เครดิตการออกแบบไฮบริด 2+4 สำหรับการติดตั้งสายเคเบิลเส้นเดียว ซึ่งลดเวลาการเดินสายลง 35% เมื่อเทียบกับการติดตั้งพลังงาน/สัญญาณแยกกันก่อนหน้านี้
| การรับรอง | ขอบเขต |
| ISO 9001:2015 | การจัดการคุณภาพ—การออกแบบ การผลิต และบริการหลังการขาย |
| ISO 14001:2015 | การจัดการสิ่งแวดล้อม—การลดของเสียที่ผ่านการตรวจสอบและแนวปฏิบัติที่ยั่งยืน |
| ISO 13485:2016 | การจัดการคุณภาพอุปกรณ์การแพทย์—ใช้ได้กับ M16 ที่ใช้ในอุปกรณ์วินิจฉัยหรือติดตาม |
| UL ได้รับการยอมรับ | การรับรองความปลอดภัยระดับส่วนประกอบสำหรับตลาดอเมริกาเหนือ |
| เป็นไปตามมาตรฐาน RoHS | ข้อจำกัดของสารอันตราย—เป็นไปตามข้อกำหนดของสหภาพยุโรป |
สายการผลิตตัวเชื่อมต่อ M16 LED ของ Reunion ทำงานภายใต้การควบคุมกระบวนการที่เข้มงวด การปิดผนึกระดับ IP67 ได้รับการตรวจสอบในทุกชุดการผลิตผ่านการทดสอบการจุ่มจริง บันทึกการทดสอบ ใบรับรองวัสดุ และรายงานการตรวจสอบจะถูกเก็บไว้สำหรับแต่ละชุด เพื่อสนับสนุนการตรวจสอบคุณภาพและข้อกำหนดด้านเอกสารของลูกค้า
การกำหนดค่าไฮบริด 2+4 มีประโยชน์อย่างยิ่งสำหรับระบบไฟ LED อัจฉริยะ ในกรณีที่ต้องการทั้งสัญญาณกำลังและสัญญาณควบคุม:
หมุดไฟฟ้า 2 อัน ให้กระแสสูง (10A) ที่ 250V สำหรับไดรเวอร์ LED
4 พินสัญญาณ นำสัญญาณควบคุมแรงดันต่ำ (เช่น DALI, DMX, การหรี่แสง 0-10V หรือข้อมูล RS-485)
ด้วยการรวมทั้งสองไว้ในตัวเชื่อมต่อเดียว คุณจะไม่จำเป็นต้องแยกสายไฟและสายสัญญาณ ช่วยลดเวลาในการติดตั้ง ต้นทุนสายเคเบิล และพื้นที่แผง สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับระบบไฟส่องสว่างถนนอัจฉริยะ ซึ่งโคมไฟมักจะอยู่ห่างจากกัน และการใช้สายเคเบิลไฮบริดเส้นเดียวจะคุ้มค่ากว่าการใช้สายไฟและสายเคเบิลควบคุมแยกกันอย่างมาก
ใช่—มีการกำหนดค่าไฮบริด 2+4 ให้หน้าสัมผัสสัญญาณอิสระ 4 ช่องทำให้สามารถดำเนินการหลายโปรโตคอลในตัวเชื่อมต่อเดียวกัน ตัวอย่างเช่น:
ต้าหลี่ ต้องใช้สายไฟ 2 เส้น (ข้อมูล + กราวด์)
ดีเอ็มเอ็กซ์(RS-485) ต้องใช้สายไฟ 3 เส้น (data+, data-, ground)
ลดแสง 0-10V ต้องใช้สายไฟ 2 เส้น (สลัว + กราวด์)
ด้วยพินสัญญาณ 4 ตัว คุณสามารถรองรับ DALI (2 พิน) + ช่องควบคุมเพิ่มเติม 1 ช่อง หรือใช้ DMX เต็มรูปแบบ (3 พิน) + สำรอง 1 ช่อง สำหรับการใช้งานที่ต้องการสายสัญญาณเพิ่มเติม (เช่น การควบคุมสีสีขาวที่ปรับได้ + RGB) เราขอแนะนำให้ใช้การกำหนดค่า 5-, 6- หรือ 8 พิน ทีมวิศวกรของเราสามารถช่วยคุณเลือกการกำหนดค่าพินที่เหมาะสมที่สุดสำหรับข้อกำหนดโปรโตคอลเฉพาะของคุณ
เพื่อให้บรรลุและรักษาระดับการปิดผนึก IP67/IP68 ในการติดตั้ง LED กลางแจ้ง Reunion แนะนำ:
แรงบิดการผสมพันธุ์– ขันน็อตข้อต่อให้แน่นด้วยมือจนกระทั่งโอริงสัมผัสกับพื้นผิวแผง จากนั้นใช้แรงบิดเพิ่มเติม0.6-0.8 นิวตันเมตรโดยใช้ประแจทอร์ค ไม่เกิน 1.0Nm.
การตรวจสอบโอริง– เปลี่ยนโอริงหากมองเห็นการเสียรูป แตกร้าว หรือแข็งตัว
กำหนดการทดแทน– สำหรับการติดตั้ง LED กลางแจ้ง (การหมุนเวียนความร้อนทุกวัน การสัมผัสรังสียูวี ฝน) ให้เปลี่ยนโอริงทุกๆ 2-3 ปี ซึ่งเป็นส่วนหนึ่งของการบำรุงรักษาเชิงป้องกัน
รัศมีการโค้งงอของสายเคเบิล– รักษารัศมีการโค้งงอขั้นต่ำของเส้นผ่านศูนย์กลางของสายเคเบิล 5 × ที่ทางเข้าขั้วต่อเพื่อป้องกันความเครียดบนซีลสายเคเบิล
การวางแนวสายเคเบิล– สำหรับการติดตั้งภายนอกอาคาร ให้วางทางออกของสายเคเบิลลงด้านล่างเพื่อป้องกันไม่ให้น้ำรวมตัวใกล้กับส่วนต่อประสานของซีล
การทำความสะอาด– ทำความสะอาดด้านนอกของขั้วต่อด้วยน้ำยาทำความสะอาดสูตรอ่อนและน้ำก่อนเชื่อมต่อใหม่ เพื่อป้องกันเศษไม่ให้ทำให้ซีลเสียหาย
