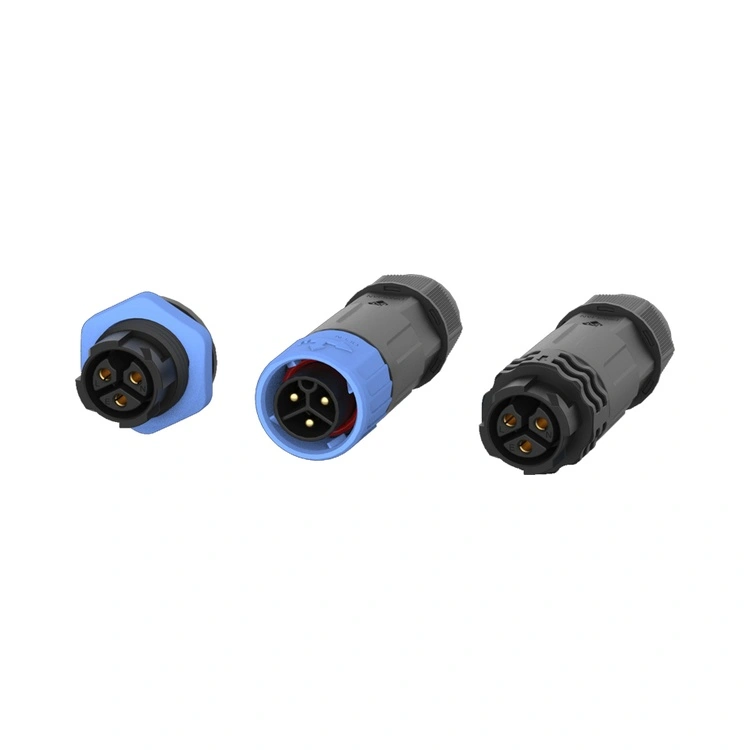

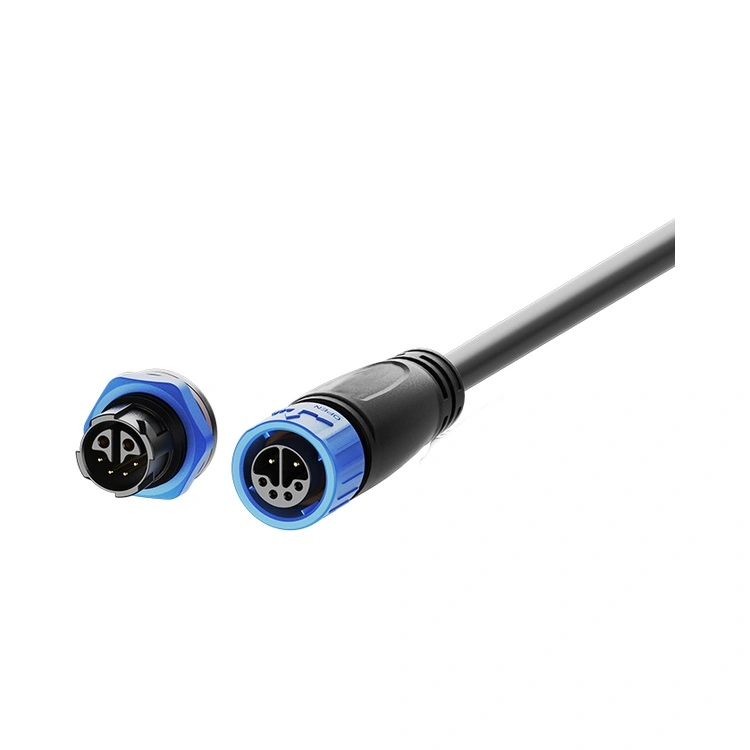

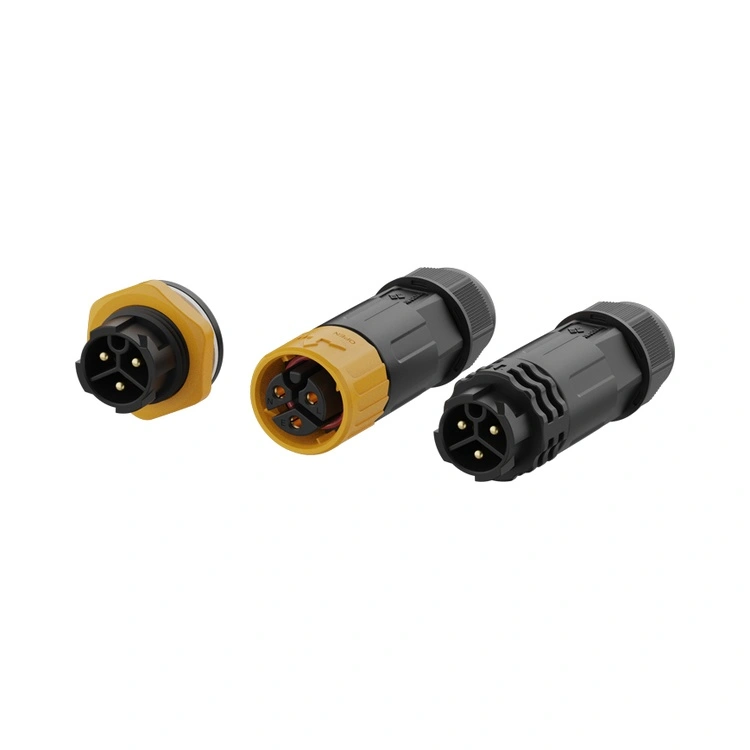

ขั้วต่อกันน้ำซีรีส์ M16 เป็นตัวเชื่อมต่อระดับอุตสาหกรรมระดับกลางของ Reunion ซึ่งออกแบบมาเพื่อเชื่อมช่องว่างระหว่างขั้วต่อ M12 ขนาดกะทัดรัดและขั้วต่อจ่ายไฟ M20/M25 ที่ใหญ่กว่า ตัวเชื่อมต่อทรงกลมแบบเกลียวนี้ได้รับการรับรองตามมาตรฐานการปิดผนึก IP67/IP68 ผสมผสานอินเทอร์เฟซที่แข็งแกร่งขนาด 16 มม. พร้อมการปกป้องสิ่งแวดล้อมที่เหมาะสำหรับสภาพแวดล้อมที่มีการชะล้าง การติดตั้งกลางแจ้ง และอุปกรณ์อุตสาหกรรมที่ต้องการพลังงานปานกลาง

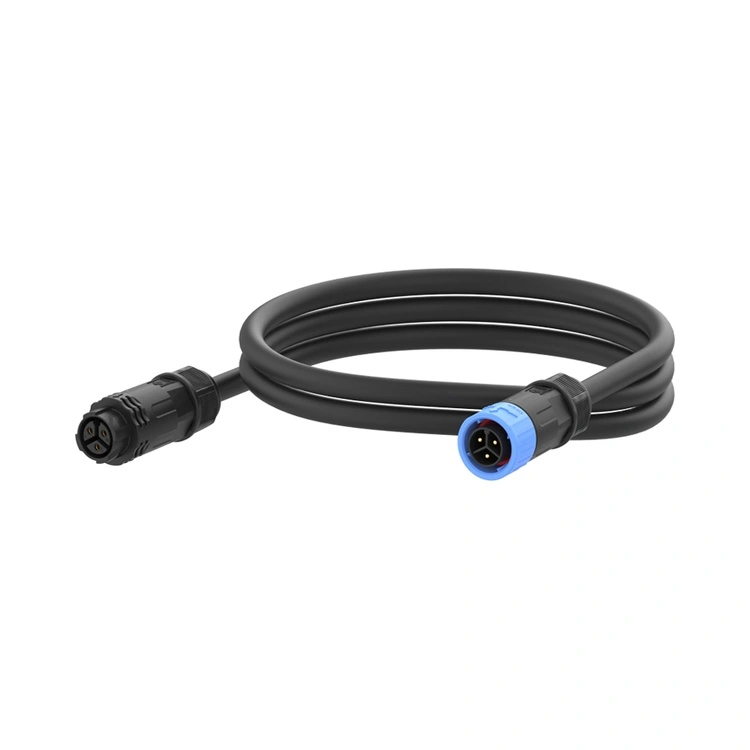

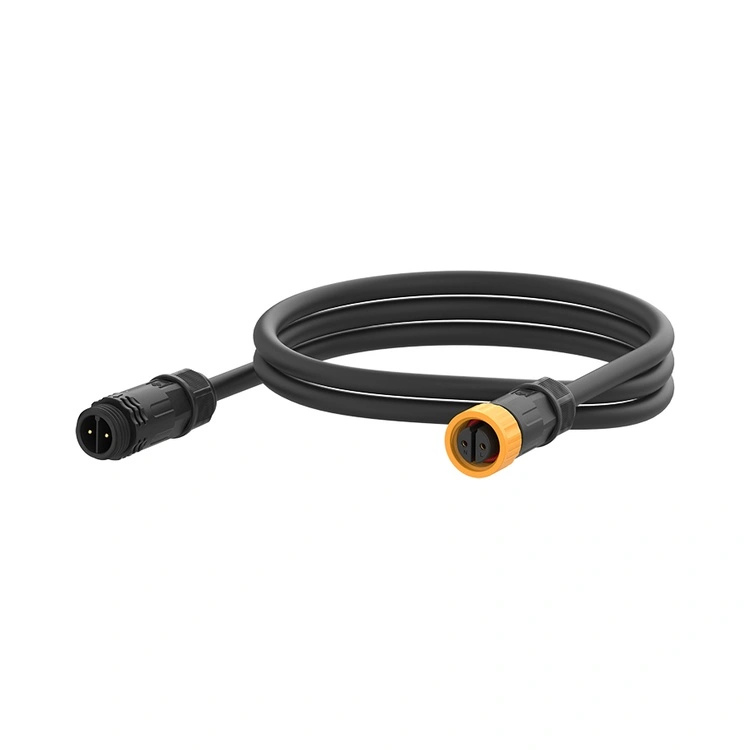

หน้าสัมผัสถูกตัดเฉือนจากทองเหลืองพร้อมการชุบทองแบบเฉพาะจุด ซึ่งคงความต้านทานหน้าสัมผัสต่ำและสีเซเบิลตลอดวงจรการผสมพันธุ์หลายร้อยรอบ Reunion ผลิตซีรีส์ M16 ผ่านกระบวนการบูรณาการในแนวตั้ง ตั้งแต่การตัดเฉือนที่มีความแม่นยำไปจนถึงการประกอบอัตโนมัติและการทดสอบทางไฟฟ้า 100% มีให้เลือกทั้งแบบติดตั้งบนแผงควบคุมและแบบติดตั้งสายเคเบิล โดยมีการบัดกรีหรือขั้วต่อ PCB ซีรีส์ M16 ปรับให้เข้ากับการออกแบบอุปกรณ์ที่หลากหลาย สำหรับวิศวกรที่ต้องการตัวเชื่อมต่อที่ให้ความจุกระแสไฟฟ้ามากกว่า M12 แต่อยู่ในฟอร์มแฟคเตอร์ที่ยังคงมีขนาดกะทัดรัด ตัวเชื่อมต่อนี้มอบโซลูชันการเชื่อมต่อระหว่างกันที่เชื่อถือได้และปิดผนึก
| คุณสมบัติ | ผลประโยชน์ |
| การปิดผนึกด้านสิ่งแวดล้อม IP67/IP68 | ทนทานต่อฝุ่น การจุ่มชั่วคราว และการแช่นานขึ้น—เชื่อถือได้สำหรับการติดตั้งแบบล้างใต้น้ำ กลางแจ้ง และในทะเล |
| การกำหนดค่า 2 ถึง 8 พิน | รองรับการเชื่อมต่อพลังงานอย่างง่าย แอพพลิเคชั่นสัญญาณพลังงานหลายสัญญาณ และไฮบริด |
| ตัวเลือกพินไฮบริด 2+4 | รวมกำลังไฟ (2 พิน 10A) และสัญญาณ (4 พิน 3A) ไว้ในขั้วต่อเดียว ช่วยลดจำนวนสายเคเบิลและพื้นที่แผง |
| การให้คะแนนปัจจุบันสูงถึง 15A | รองรับโหลดกำลังปานกลาง เหมาะสำหรับมอเตอร์ แอคชูเอเตอร์ และไฟ LED |
| กลไกการล็อคแบบเกลียว | การผสมพันธุ์ที่ทนต่อการสั่นสะเทือน—ป้องกันการคลายตัวจากการเคลื่อนที่ของเครื่องจักรและการหมุนเวียนของความร้อน |
| หน้าสัมผัสทองเหลืองชุบทอง | ความต้านทานการสัมผัสต่ำ (≤3mΩ) และการป้องกันการกัดกร่อน—รักษาประสิทธิภาพในสภาพแวดล้อมที่ชื้น |
| ตัวเรือน PA66 อุณหภูมิสูง | การทำงาน -40°C ถึง +105°C—ครอบคลุมอุณหภูมิสุดขั้วของอุตสาหกรรมและกลางแจ้ง |
| พารามิเตอร์ | 2 พิน | 3 พิน | 4 พิน | 5 พิน | 6 พิน | 7 พิน | 8 พิน | 2+4 พิน |
| ระดับแรงดันไฟฟ้า | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| เรตติ้งปัจจุบัน | 15เอ | 15เอ | 10เอ | 10เอ | 5เอ | 5เอ | 5เอ | 10A+3A |
| ส่วนลวด | 0.75-1.5 มม.² | 0.75-1.5 มม.² | 0.5-1.0ตร.มม | 0.5-1.0ตร.มม | 0.25-0.5มม.² | 0.25-0.5มม.² | 0.25-0.5มม.² | 1.5/0.5มม.² |
อุณหภูมิในการทำงาน: -40°C ~ +105°C
ระดับการป้องกัน:IP67 / IP68 (ผสมพันธุ์)
วัสดุตัวเรือน: เทอร์โมพลาสติกอุณหภูมิสูง
วัสดุหน้าสัมผัส: โลหะผสมทองแดงชุบทอง
ความต้านทานต่อการสัมผัส: ≤3mΩ
รอบการผสมพันธุ์: ≥500
ระดับความไวไฟ: UL 94 V-0
วัสดุทั้งหมดเป็นไปตาม RoHS
| ด้าน | เรอูนียงซีรี่ส์ M16 | แบรนด์ M16 ระดับพรีเมียมของยุโรป | M16 ที่ไม่มีแบรนด์ราคาประหยัด |
| ราคา | ราคาที่เป็นมิตรต่อปริมาณ | สูงขึ้น 3-4 เท่า | ถูกกว่าล่วงหน้า |
| คะแนนการปิดผนึก | IP67/IP68 – มาตรฐาน | โดยทั่วไปแล้ว IP67 | การอ้างสิทธิ์ที่ไม่ได้รับการยืนยัน |
| เรตติ้งปัจจุบัน | สูงถึง 15A | โดยทั่วไปสูงถึง 15A | ตัวแปร |
| ตัวเลือกพิน | 2~8พินบวกไฮบริด2+4พิน | ช่วงที่จำกัด | การเลือกที่ไม่สมบูรณ์ |
| การทดสอบทางไฟฟ้า 100% | ทุกยูนิต | ตามตัวอย่าง | สุ่มหรือไม่มีเลย |
| การตรวจสอบย้อนกลับ | ERP สามารถตรวจสอบย้อนกลับได้ตั้งแต่เรซินไปจนถึงตัวเชื่อมต่อที่เสร็จสิ้นแล้ว | ใช่ | ไม่มี |
| เวลานำ | 10-17 วัน | 4-8 สัปดาห์ | คาดเดาไม่ได้ |
| การปรับแต่งขั้นต่ำ | ต่ำ (100 ชิ้น) | สูง (500+) | ไม่ได้นำเสนอ |
| การสนับสนุนด้านเทคนิค | ตอบกลับตลอด 24 ชั่วโมงจากทีมวิศวกร 10 คน | ดีแต่ช้ากว่า | จำกัด |
| การรับรองมาตรฐาน ISO | 9001, 14001, 13485 | โดยปกติแล้ว 9001 | โดยทั่วไปไม่มีเลย |
| การรับรอง | ขอบเขต |
| ISO 9001:2015 | การจัดการคุณภาพ—การออกแบบ การผลิต และบริการหลังการขาย |
| ISO 14001:2015 | การจัดการสิ่งแวดล้อม—การลดของเสียที่ผ่านการตรวจสอบและแนวปฏิบัติที่ยั่งยืน |
| ISO 13485:2016 | การจัดการคุณภาพอุปกรณ์การแพทย์—ใช้ได้กับ M16 ที่ใช้ในอุปกรณ์วินิจฉัยหรือติดตาม |
| UL ได้รับการยอมรับ | การรับรองความปลอดภัยระดับส่วนประกอบสำหรับตลาดอเมริกาเหนือ |
| เป็นไปตามมาตรฐาน RoHS | ข้อจำกัดของสารอันตราย—เป็นไปตามข้อกำหนดของสหภาพยุโรป |
สายการผลิต M16 ของเรอูนียงทำงานภายใต้การควบคุมกระบวนการที่เข้มงวด การปิดผนึกระดับ IP67/IP68 ได้รับการตรวจสอบในทุกชุดการผลิตผ่านการทดสอบการจุ่มจริง บันทึกการทดสอบ ใบรับรองวัสดุ และรายงานการตรวจสอบจะถูกเก็บไว้สำหรับแต่ละชุด เพื่อสนับสนุนการตรวจสอบคุณภาพและข้อกำหนดด้านเอกสารของลูกค้า
การกำหนดค่าไฮบริด 2+4 จะรวมหน้าสัมผัสกำลังไฟ 2 หน้าสัมผัส (พิกัด 10A, 250V) และหน้าสัมผัสสัญญาณ 4 หน้า (พิกัด 3A, 50V) ไว้ในตัวเรือนขั้วต่อเดียว การออกแบบนี้มีข้อได้เปรียบที่สำคัญ:
ลดจำนวนสายเคเบิล – แทนที่จะใช้สายไฟและสายสัญญาณแยกกัน สายเคเบิลเส้นเดียวจะบรรจุทั้งสองสาย
ประหยัดพื้นที่แผง - แผงตัดหนึ่งแผงแทนที่สองแผง
ทำให้การติดตั้งง่ายขึ้น - มีตัวเชื่อมต่อหนึ่งตัวที่จะเชื่อมต่อแทนที่จะเป็นสองตัวเชื่อมต่อ
การใช้งานทั่วไป ได้แก่ มอเตอร์ไดรฟ์ (กำลัง + การตอบสนองของตัวเข้ารหัส), โคมไฟ LED (กำลัง + การควบคุม DALI) และเซ็นเซอร์อุตสาหกรรมที่ต้องการทั้งกำลังและข้อมูล หากอุปกรณ์ของคุณต้องการพลังงาน >4A และมีสัญญาณแรงดันต่ำด้วย ไฮบริด 2+4 มักเป็นโซลูชันที่มีประสิทธิภาพมากที่สุด
การให้คะแนนทั้งสองมีอยู่ในการออกแบบตัวเชื่อมต่อเดียวกัน แต่ความแตกต่างในทางปฏิบัติคือ:
IP67 – ป้องกันการจุ่มน้ำชั่วคราว (1 ม. เป็นเวลา 30 นาที) เหมาะสำหรับการใช้งานกลางแจ้งและการชะล้างส่วนใหญ่
IP68 – ได้รับการป้องกันการจุ่มน้ำอย่างต่อเนื่อง (ความลึกและระยะเวลาที่ลูกค้าระบุ) เหมาะสำหรับการติดตั้งทางทะเล เซ็นเซอร์ใต้น้ำ และการติดตั้งที่เกิดน้ำท่วม
M16 มาตรฐานของเรอูนียงมีระดับ IP67 สำหรับ IP68 เราใช้วัสดุโอริงที่ได้รับการปรับปรุงและตัวเลือกการขึ้นรูปทับ ระบุความลึกและระยะเวลาในการแช่ที่คุณต้องการ (เช่น "IP68, 2 ม. เป็นเวลา 24 ชั่วโมง") แล้วทีมวิศวกรของเราจะยืนยันความเหมาะสม
เพื่อให้บรรลุและรักษาระดับการปิดผนึก IP67 Reunion แนะนำ:
แรงบิดในการผสมพันธุ์ – ขันน็อตข้อต่อให้แน่นด้วยมือจนกระทั่งโอริงสัมผัสกับพื้นผิวแผง จากนั้นใช้แรงบิดเพิ่มเติม 0.6-0.8Nm โดยใช้ประแจปอนด์ ไม่เกิน 1.0Nm.
การตรวจสอบโอริง – เปลี่ยนโอริงหากมองเห็นการเสียรูป การแตกร้าว หรือการแข็งตัว
กำหนดการเปลี่ยน – เป็นประจำทุกปีสำหรับการชะล้างรายวัน ทุก 2-3 ปี สำหรับสภาพแวดล้อมอุตสาหกรรมมาตรฐาน
รัศมีการโค้งงอของสายเคเบิล – รักษาเส้นผ่านศูนย์กลางของสายเคเบิลขั้นต่ำ 5× ที่ทางเข้าตัวเชื่อมต่อ
การวางแนว – สำหรับการใช้งานกลางแจ้ง/งานล้าง ให้วางสายเคเบิลลงด้านล่าง
