ข้อมูลทั้งหมดได้รับการยืนยันโดยการทดสอบทางไฟฟ้าจากโรงงาน 100% ไม่ใช่ AQL ตามตัวอย่าง ทุกหน่วยเดียวได้รับการทดสอบก่อนจัดส่ง
| พารามิเตอร์ | 2 พิน | 3 พิน | 4 พิน | 5 พิน | 6 พิน | 7 พิน | 8 พิน | 9 พิน |
| ระดับแรงดันไฟฟ้า | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| เรตติ้งปัจจุบัน | 20เอ | 20เอ | 15เอ | 15เอ | 10เอ | 5เอ | 5เอ | 5เอ |
| ส่วนลวด (มม. ²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| พารามิเตอร์ | ความคุ้มค่า/รายละเอียด |
| อุณหภูมิในการทำงาน | -40°ซ ~ +105°ซ |
| ระดับการป้องกัน | IP67 / IP68 (จับคู่ ) – ทดสอบการจุ่มเป็นกลุ่มที่ความลึก 1 ม. เป็นเวลา 30 นาที |
| วัสดุที่อยู่อาศัย | PA66 |
| ติดต่อวัสดุ | ทองเหลืองชุบทอง |
| ต้านทานการติดต่อ | ≤3mΩ |
| รอบการผสมพันธุ์ | ≥500 |
| คะแนนความไวไฟ | UL 94 V-0 |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | RoHS 100% เข้าถึงได้ |
| คุณสมบัติ | ผลประโยชน์ | หลักฐานการตรวจสอบ |
| ที่อยู่อาศัย PA66 | ไม่เป็นสนิม ไม่มีออกซิเดชั่น พิสูจน์แล้วในสเปรย์เกลือ (ASTM B117) และสภาพแวดล้อมที่ต้องชะล้างด้วยสารเคมี | ทนต่อการกัดกร่อนได้ดีเยี่ยม |
| ลดน้ำหนักได้ถึง 60% | ลดภาระของโครงสร้างบนแผง สายเคเบิล และแขนหุ่นยนต์ ช่วยให้การติดตั้งง่ายขึ้นและลดต้นทุนการขนส่ง | มีข้อมูลการเปรียบเทียบมวลกับขั้วต่อเปลือกทองเหลืองที่เทียบเคียงได้ |
| กันน้ำ IP67 | ทนทานต่อการแช่น้ำอย่างต่อเนื่องที่ความลึก 1 เมตร เป็นเวลา 30 นาที | การทดสอบการแช่แบบกลุ่มตัวอย่าง |

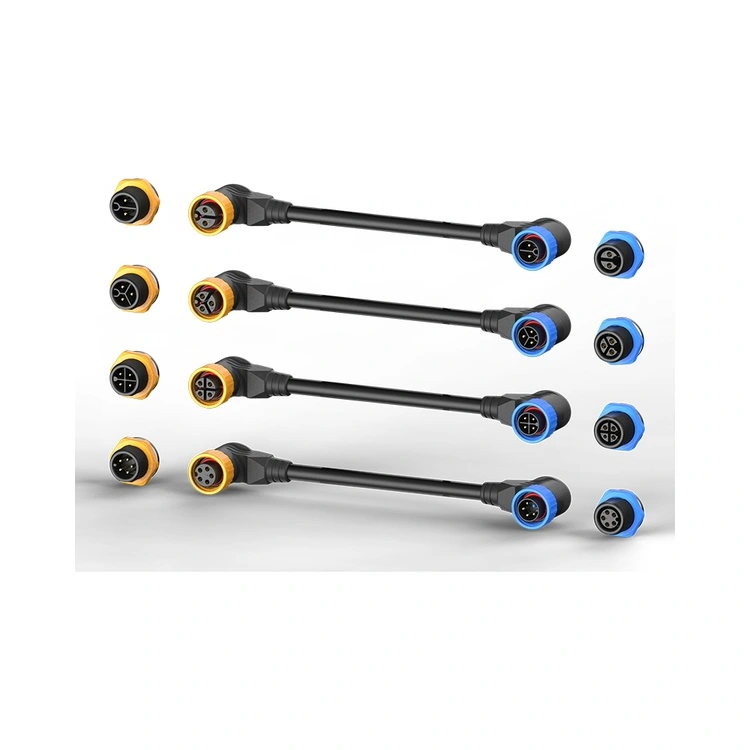

| การกำหนดค่า 2 ~ 9 พิน | 2,3,4,5,6,7,8,9 พินเป็นตัวเลือก | ตัวเลือกการโหลดหน้าสัมผัสแบบมาตรฐานที่มีจำหน่ายทั่วไปและแบบกำหนดเอง |
| หน้าสัมผัสทองเหลืองชุบทอง | ความต้านทานต่อการสัมผัสต่ำ (≤3mΩ) และการป้องกันการกัดกร่อน—คงประสิทธิภาพในอากาศเกลือที่ชื้น | ความหนาของการชุบได้รับการตรวจสอบโดย XRF ในทุกล็อตการผลิต |
| การล็อคเกลียว | การผสมพันธุ์ที่ทนต่อการสั่นสะเทือน ป้องกันการคลายตัวจากการเคลื่อนที่ของเครื่องจักร การหมุนเวียนด้วยความร้อน และการทำงานของเครน | ทดสอบวงจรกับการจับคู่ทั่วไป ≥500 พร้อมการรักษาแรงบิดที่สม่ำเสมอ |
การรับรอง – มีต้นฉบับที่สแกนสำหรับไฟล์การปฏิบัติตามข้อกำหนดของคุณ
| การรับรอง | ขอบเขต/การบังคับใช้ |
| ISO 9001:2015 | การจัดการคุณภาพ – การออกแบบ การผลิต และการบริการหลังการขาย |
| ISO 14001:2015 | การจัดการสิ่งแวดล้อม – การลดของเสียที่ผ่านการตรวจสอบโดยบุคคลที่สามและแนวปฏิบัติที่ยั่งยืน |
| ISO 13485:2016 | การจัดการคุณภาพอุปกรณ์ทางการแพทย์ – ใช้ได้หากระบบ LED ของคุณรวมเข้ากับบูธไฟส่องสว่างเพื่อการวินิจฉัยหรือการผ่าตัด |
| UL ได้รับการยอมรับ | การรับรองความปลอดภัยระดับส่วนประกอบสำหรับตลาดเครื่องใช้ไฟฟ้าในอเมริกาเหนือ |
| RoHS และการเข้าถึง | มีการประกาศ SVHC (สารที่ต้องกังวลสูงมาก) ฉบับสมบูรณ์ต่อชุด |
M16 รองรับกระแสไฟสูงสุด 15A (ประมาณ 480W ที่ 24V) สำหรับฟิกซ์เจอร์ขนาด 500W+ หรือหากคุณวางแผนที่จะเชื่อมต่อฟิกซ์เจอร์สองตัวแบบสายโซ่เดซี่ผ่านตัวเชื่อมต่อเดียว ตัวเชื่อมต่อไฟ LED ซีรีส์ M20 ให้พิกัดต่อเนื่อง 20A พร้อมพื้นที่ผิวสัมผัสที่ใหญ่ขึ้น ซึ่งช่วยลดความร้อนของ I²R ได้อย่างมาก นอกจากนี้ เปลือกที่ใหญ่ขึ้นของ M20 ยังรองรับฉนวนสายเคเบิลที่หนาขึ้น ซึ่งเป็นสิ่งสำคัญสำหรับการเดินสายเคเบิลยาวเพื่อลดแรงดันไฟฟ้าตก หากแอปพลิเคชันของคุณต้องการ >20A ต่อหน้าสัมผัส โปรดดูซีรี่ส์ M25 ของเรา
เพื่อให้บรรลุและรักษาระดับการปิดผนึก IP67/IP68 Reunion ขอแนะนำ:
แรงบิดในการผสมพันธุ์: ขันน็อตข้อต่อให้แน่นด้วยมือจนกระทั่งโอริงสัมผัสกับพื้นผิวแผง จากนั้นใช้แรงบิดเพิ่มเติม 1.0–1.2 นิวตันเมตร โดยใช้ประแจปอนด์ ไม่เกิน 1.5 นิวตันเมตร—แรงบิดมากเกินไปอาจทำให้ฉนวนเทอร์โมพลาสติกเกิดความเครียดและทำให้เกิดรอยแตกขนาดเล็กได้
การตรวจสอบโอริง: เปลี่ยนโอริงหากมองเห็นการเสียรูป การแตกร้าว หรือการแข็งตัวในระหว่างการบำรุงรักษาเชิงป้องกัน
กำหนดการเปลี่ยน: สำหรับการติดตั้งระบบไฟส่องสว่างกลางแจ้ง ให้เปลี่ยนโอริงทุกๆ 24–36 เดือน
Reunion มอบการ์ดการตั้งค่าแรงบิดโดยละเอียดพร้อมการจัดส่งการผลิตทั้งหมด สำหรับโครงการโครงสร้างพื้นฐานที่สำคัญ เรานำเสนอชุดสายไฟที่ประกอบไว้ล่วงหน้าพร้อมขั้วต่อแรงบิดจากโรงงาน ซึ่งช่วยประหยัดเวลาในการติดตั้งและขจัดข้อผิดพลาดเกี่ยวกับแรงบิด
