ที่คอนเนคเตอร์กันน้ำพลาสติก Reunion M20 series มอบทั้งสามแบบ โดยผสมผสานตัวเรือน PA66 น้ำหนักเบาและมีเสถียรภาพ พร้อมหน้าสัมผัสทองเหลืองเคลือบทองที่กันน้ำระดับ IP67/IP68 สูงถึง 20A ออกแบบและผลิตภายในบริษัทโดยโรงงานที่ได้รับการรับรอง ISO ของ Reunion ตระกูลตัวเชื่อมต่อนี้ทำให้ผู้ผลิตอุปกรณ์ ผู้วางระบบ และวิศวกรบำรุงรักษาเป็นทางเลือกที่ได้รับการพิสูจน์แล้วว่าใช้แทนการเชื่อมต่อระหว่างโลหะที่เสี่ยงต่อการเกิดสนิมในสภาพแวดล้อมที่มีการพ่นเกลือ สารเคมี และความชื้นสูง
Reunion ไม่ใช่บริษัทการค้า เราคือผู้ผลิตแบบครบวงจรในแนวดิ่งที่มีประสบการณ์มากกว่า 15 ปีในการขึ้นรูปที่แม่นยำและประสบการณ์ด้านวิศวกรรมแบบสัมผัส ของเราแต่ละชุดคอนเนคเตอร์กันน้ำพลาสติกซีรีส์ M20ผ่านการทดสอบทางไฟฟ้า 100% และการทดสอบกันน้ำ โดยบันทึกการทดสอบเก็บไว้เพื่อการตรวจสอบย้อนกลับเต็มรูปแบบ เมื่อคุณระบุ Reunion คุณจะระบุพันธมิตรที่ควบคุมคุณภาพตั้งแต่การอบแห้งเรซินไปจนถึงการประกอบขั้นสุดท้าย ซึ่งได้รับการสนับสนุนโดย ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 และการยอมรับ UL
ที่คอนเนคเตอร์กันน้ำพลาสติก Reunion M20 series เป็นการเชื่อมต่อระหว่างกันแบบเกลียวแบบเกลียวที่ออกแบบมาเพื่อการใช้งานที่ต้องการทั้งการส่งพลังงานจำนวนมาก (สูงถึง 20A ต่อการสัมผัส) และความยืดหยุ่นต่อสิ่งแวดล้อม ส่วนต่อประสานขนาด 20 มม. มีโครงเทอร์โมพลาสติก PA66 ความแข็งแรงสูง ผลิตและขึ้นรูปโดยตรงด้วยสี RAL/Pantone ใดๆ ก็ได้ ไม่ต้องทาสี ไม่มีการชุบ ไม่มีการผุกร่อน ตัวเครื่องป้องกันสนิมและป้องกันการเกิดออกซิเดชันโดยธรรมชาติ โดยมีอุณหภูมิการเบี่ยงเบนความร้อนเกิน 200°C ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ตั้งแต่ -40°C ถึง +105°C

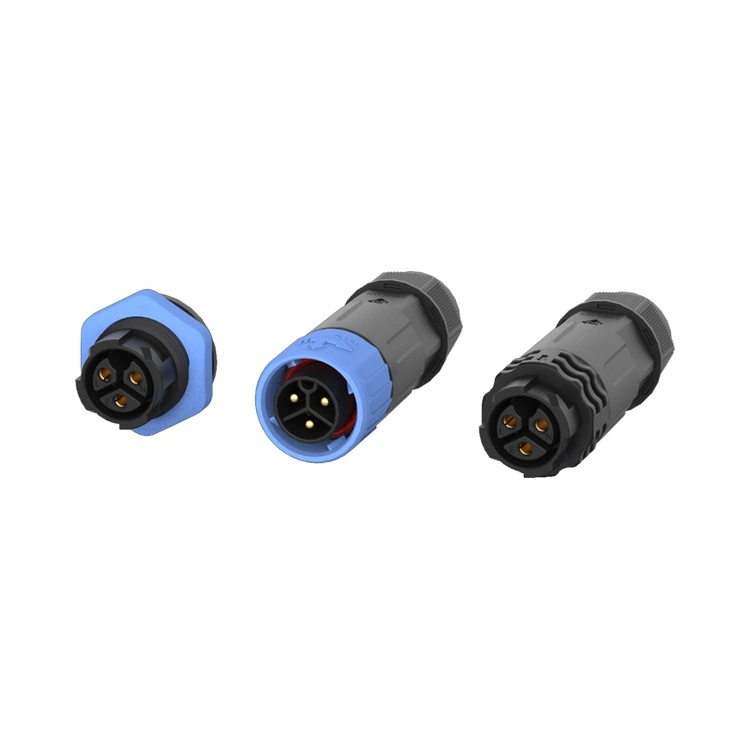

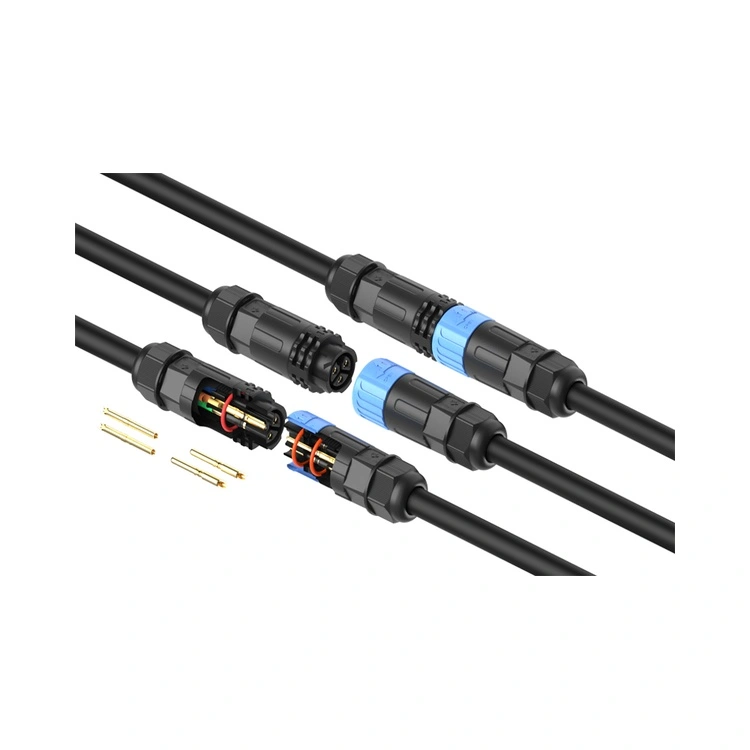

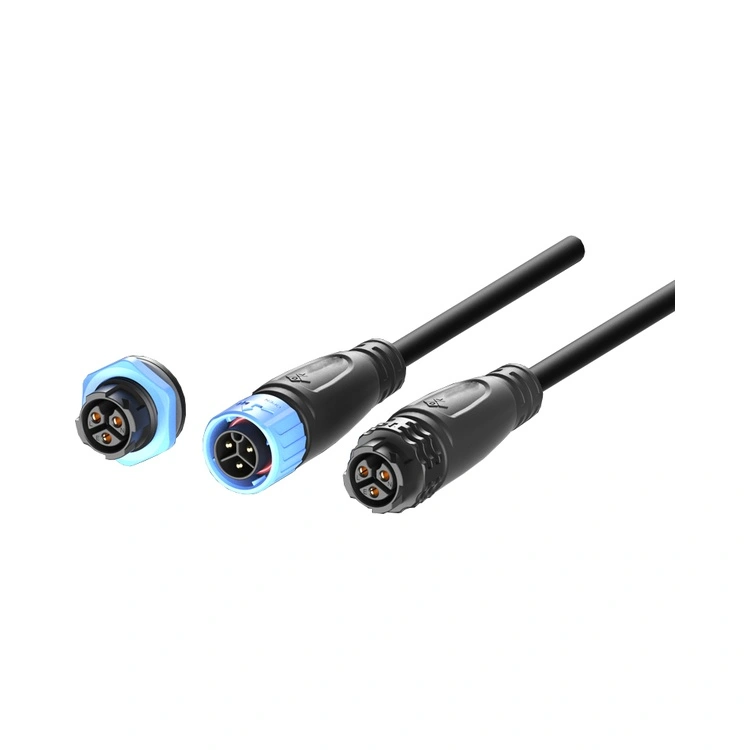

ตัวเชื่อมต่อมีให้เลือกใช้ในรูปแบบกำลังไฟ 2 ถึง 9 พิน รองรับกระแสไฟสูงสุด 20A ตัวเชื่อมต่อมีให้เลือกทั้งแบบแผง ประเภทสายเคเบิล และแบบประกอบ เราสามารถปรับแต่งส่วนประกอบชุดสายไฟครบชุดให้กับคุณได้ คุณยังสามารถประมวลผลส่วนประกอบชุดสายไฟได้ด้วยตัวเอง
| คุณสมบัติ | ผลประโยชน์ | หลักฐานการตรวจสอบ |
| ที่อยู่อาศัย PA66 | ไม่เป็นสนิม ไม่มีออกซิเดชั่น พิสูจน์แล้วในสเปรย์เกลือ (ASTM B117) และสภาพแวดล้อมที่ต้องชะล้างด้วยสารเคมี | ทนต่อการกัดกร่อนได้ดีเยี่ยม |
| ลดน้ำหนักได้ถึง 60% | ลดภาระของโครงสร้างบนแผง สายเคเบิล และแขนหุ่นยนต์ ช่วยให้การติดตั้งง่ายขึ้นและลดต้นทุนการขนส่ง | มีข้อมูลการเปรียบเทียบมวลกับขั้วต่อเปลือกทองเหลืองที่เทียบเคียงได้ |
| กันน้ำ IP67 | ทนทานต่อการแช่น้ำอย่างต่อเนื่องที่ความลึก 1 เมตร เป็นเวลา 30 นาที | การทดสอบการแช่แบบกลุ่มตัวอย่าง |
| การกำหนดค่า 2 ~ 9 พิน | 2,3,4,5,6,7,8,9 พินเป็นตัวเลือก | ตัวเลือกการโหลดหน้าสัมผัสแบบมาตรฐานที่มีจำหน่ายทั่วไปและแบบกำหนดเอง |
| หน้าสัมผัสทองเหลืองชุบทอง | ความต้านทานต่อการสัมผัสต่ำ (≤3mΩ) และการป้องกันการกัดกร่อน—คงประสิทธิภาพในอากาศเกลือที่ชื้น | ความหนาของการชุบได้รับการตรวจสอบโดย XRF ในทุกล็อตการผลิต |
| การล็อคเกลียว | การผสมพันธุ์ที่ทนต่อการสั่นสะเทือน ป้องกันการคลายตัวจากการเคลื่อนที่ของเครื่องจักร การหมุนเวียนด้วยความร้อน และการทำงานของเครน | ทดสอบวงจรกับการจับคู่ทั่วไป ≥500 พร้อมการรักษาแรงบิดที่สม่ำเสมอ |
| พารามิเตอร์ | 2 พิน | 3 พิน | 4 พิน | 5 พิน | 6 พิน | 7 พิน | 8 พิน | 9 พิน |
| ระดับแรงดันไฟฟ้า | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| เรตติ้งปัจจุบัน | 20เอ | 20เอ | 15เอ | 15เอ | 10เอ | 5เอ | 5เอ | 5เอ |
| ส่วนลวด (มม. ²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| ข้อมูลจำเพาะ | รายละเอียด |
| อุณหภูมิในการทำงาน | -40°ซ ~ +105°ซ |
| ระดับการป้องกัน (ผสมพันธุ์) | IP67 / IP68 (1 นาที 30 นาที) |
| วัสดุที่อยู่อาศัย | PA66 |
| ติดต่อวัสดุ | ทองเหลืองชุบทอง |
| ต้านทานการติดต่อ | ≤3mΩ |
| รอบการผสมพันธุ์ | ≥500 |
| น้ำหนัก | เบากว่าขั้วต่อทองเหลืองเทียบเท่าประมาณ 60% |
| การปฏิบัติตาม | RoHS, REACH, UL |
Reunion ดำเนินการสายการผลิตแบบครบวงจรสำหรับคอนเนคเตอร์กันน้ำพลาสติกซีรีส์ M20เพื่อให้มั่นใจว่าทุกหน่วยมีคุณสมบัติตรงตามข้อกำหนดที่เราเผยแพร่ กระบวนการของเราประกอบด้วย:
การอบแห้งวัสดุ– PA66 ผ่านการทำให้แห้งอย่างแม่นยำเพื่อขจัดข้อบกพร่องในการขึ้นรูปที่เกี่ยวข้องกับความชื้น
การฉีดขึ้นรูป– การกดอัตโนมัติพร้อมการควบคุมความคลาดเคลื่อน ±0.02 มม. เม็ดสีสีที่เติมลงในเรซินโดยตรง ไม่มีการทาสีรอง
ติดต่องานปั๊มและชุบ– ปั๊มความเร็วสูงจากโลหะผสมทองแดง การชุบทองแบบเลือกสรร
การประมวลผลสายเคเบิล– การอัดขึ้นรูป PUR/PVC ภายในบริษัทด้วยการตัด การปอก และการเชื่อมแบบอัตโนมัติ ความยาวที่กำหนดเองตั้งแต่ 0.1 ม. ถึง 20 ม.
การประกอบ– ไลน์กึ่งอัตโนมัติที่มีการยึดแบบควบคุมแรงบิด (แรงบิดคัปปลิ้ง 1.0–1.2Nm)
การทดสอบทางไฟฟ้า– ตรวจสอบความต่อเนื่อง ความต้านทานของฉนวน (≥5000MΩ) และความทนทานต่อไดอิเล็กทริกได้ 100%
การสุ่มตัวอย่างด้านสิ่งแวดล้อม– การเก็บตัวอย่างเป็นกลุ่มสำหรับการจุ่มในระดับ IP68, ความคงตัวของรังสียูวี (ASTM G155) และวงจรความร้อน
บรรจุภัณฑ์– การปิดผนึกสูญญากาศป้องกันไฟฟ้าสถิตย์ด้วยสารดูดความชื้น กล่องเกรดส่งออกพร้อมฉลากชุดที่ตรวจสอบย้อนกลับได้
ความสามารถในการใช้เครื่องมือและการขึ้นรูปภายในของ Reunion ช่วยให้สามารถปรับแต่งได้อย่างรวดเร็วคอนเนคเตอร์กันน้ำพลาสติกซีรีส์ M20 โดยไม่มีปริมาณการสั่งซื้อขั้นต่ำที่ล็อคคุณไว้ในสินค้าคงคลังส่วนเกิน
| คุณสมบัติที่ปรับแต่งได้ | มีตัวเลือกให้เลือก |
| สีที่อยู่อาศัย | RAL หรือ Pantone ใดๆ ก็ตาม ขึ้นรูปโดยตรง ไม่มีการทาสี |

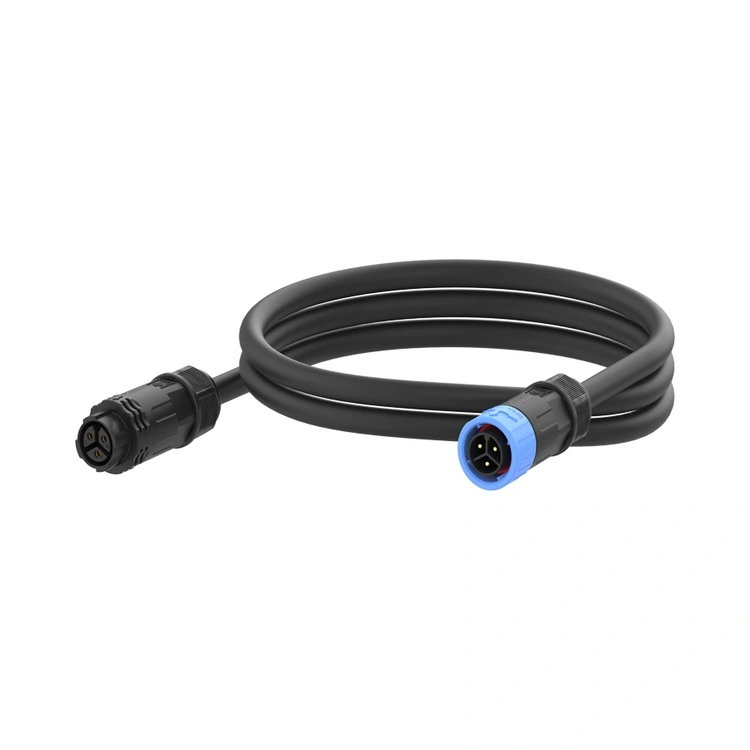

| การประกอบสายเคเบิล | 0.1 ม. ถึง 20 ม.; PUR (ทนน้ำมัน/สารเคมี) หรือแจ็คเก็ต PVC; ปลายเดี่ยวหรือปลายคู่ |

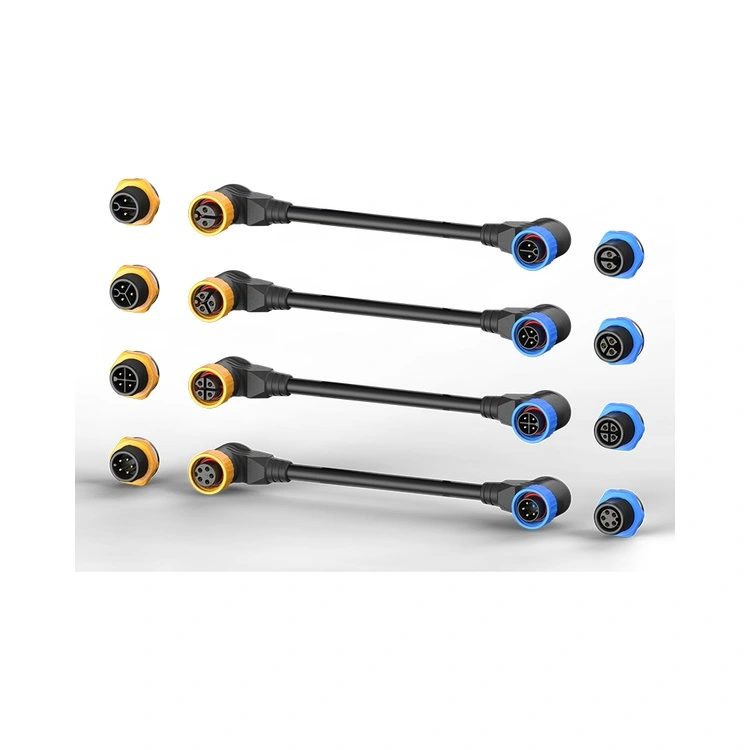

| การวางแนวตัวเชื่อมต่อ | ตรงหรือมุมขวา |
| ติดต่อกำลังโหลด | 2, 3, 4, 5, 6,7,8,9 พิน |
| การทำเครื่องหมายสายเคเบิล | การพิมพ์แบบกำหนดเองหรือฉลากหดด้วยความร้อนสำหรับรหัสวงจร |
| บรรจุภัณฑ์ | ถุง ม้วน หรือกล่องที่ติดฉลากแบบกำหนดเอง |
สำหรับโครงการที่มีปริมาณมาก ทีมวิศวกรของ Reunion สามารถร่วมพัฒนาเค้าโครงเม็ดมีด ตัวเลือกการป้อนกุญแจ หรือการหล่อทับสายเคเบิลแบบพิเศษได้ โดยทั่วไประยะเวลารอคอยสำหรับสีที่ขึ้นรูปเองคือ 15–20 วันทำการ การกำหนดค่ามาตรฐานจะจัดส่งภายใน 5-7 วันทำการ
Reunion ยังคงรักษาใบรับรองที่มีการดำเนินงานร่วมกับหน่วยงานระดับโลกที่ได้รับการยอมรับ เราจัดเตรียมเอกสารยืนยันเมื่อมีการร้องขอ
| การรับรอง | ขอบเขต |
| ISO 9001:2015 | การจัดการคุณภาพ – การออกแบบ การผลิต และหลังการขาย |
| ISO 14001:2015 | การจัดการสิ่งแวดล้อม – การลดของเสียและแนวปฏิบัติที่ยั่งยืน |
| ISO 13485:2016 | การจัดการคุณภาพอุปกรณ์การแพทย์ – สำหรับแอปพลิเคชันการวินิจฉัย/ติดตาม |
| UL ได้รับการยอมรับ | ความปลอดภัยระดับส่วนประกอบสำหรับตลาดอเมริกาเหนือ |
| RoHS และการเข้าถึง | การปฏิบัติตามข้อกำหนดของสารจำกัด – มาตรฐานของสหภาพยุโรปและระดับโลก |
ไม่ พิกัดกระแสไฟถูกกำหนดโดยระบบหน้าสัมผัสและเกจสายไฟ ไม่ใช่ตัวเรือน วัสดุ PA66 มีอุณหภูมิการเบี่ยงเบนความร้อนเกิน 200°C ซึ่งสูงกว่าช่วงการทำงานของตัวเชื่อมต่อ -40°C ถึง +105°C มาก เราตรวจสอบการกำหนดค่าพินทุกอันผ่านการทดสอบการเพิ่มขึ้นของอุณหภูมิตามมาตรฐาน IEC 60512 ในห้องปฏิบัติการของเราคอนเนคเตอร์กันน้ำพลาสติกซีรีส์ M20 แสดงอุณหภูมิที่เพิ่มขึ้นภายในขีดจำกัดเดียวกันกับสิ่งที่เทียบเท่ากับเปลือกโลหะ สำหรับการใช้งานที่เกิน 30A ต่อหน้าสัมผัส เราขอแนะนำซีรีส์ M25 ของเรา
ตัวเรือน PA66 ทนทานต่อน้ำมัน จาระบี ด่าง และกรดหลายชนิด สำหรับความเข้ากันได้ทางเคมีโดยเฉพาะ เรามีแผนภูมิความต้านทานโดยละเอียด สำหรับสภาพแวดล้อมที่มีการสัมผัสกับตัวทำละลาย สารหล่อเย็น หรือเชื้อเพลิงอย่างต่อเนื่อง เราขอแนะนำตัวเลือกสายเคเบิล PUR เนื่องจาก PVC อาจเสื่อมสภาพในบรรยากาศทางเคมีบางอย่าง ทีมวิศวกรของเราให้คำปรึกษาในการเลือกวัสดุฟรีสำหรับการใช้งานสารเคมีเชิงรุก
ใช่—ยินดีต้อนรับคำสั่งซื้อตัวอย่าง เรามีชุดประเมินผลที่ประกอบด้วยคู่ผสมพันธุ์ 5 คู่พร้อมการกำหนดค่าพินมาตรฐาน สามารถดูราคาตัวอย่างได้จากทีมขายของเรา โดยมีระยะเวลารอตัวอย่าง 5-7 วันทำการสำหรับการกำหนดค่ามาตรฐาน สำหรับตัวอย่างที่กำหนดเอง ระยะเวลาดำเนินการคือ 12–17 วันทำการ
