เหตุใดตัวเชื่อมต่อแบบกดดึงโลหะซีรีส์ S จึงเป็นตัวเลือกที่ชาญฉลาดสำหรับอุปกรณ์ขนาดกะทัดรัดและความน่าเชื่อถือสูง

สรุปบทความ:ที่คอนเนคเตอร์แบบกดดึงโลหะ S Seriesผสมผสานโครงสร้างขนาดกะทัดรัด ระบบล็อคแบบกดดึงที่ปลอดภัย ระบบป้องกัน EMC เต็มรูปแบบ และการกำหนดค่าหน้าสัมผัสที่ยืดหยุ่นสำหรับอุปกรณ์ที่ความน่าเชื่อถือในการเชื่อมต่อและพื้นที่การติดตั้งจำกัด พัฒนาโดยเรอูนียงซีรีส์นี้ออกแบบมาสำหรับอุปกรณ์ทางการแพทย์ เครื่องมือทดสอบและการวัด เทคโนโลยีอุปกรณ์สวมใส่ และระบบอิเล็กทรอนิกส์แบบพกพา ด้วยขนาดเปลือก 0–2 ตัวเลือกหน้าสัมผัสหลายแบบ รอบการผสมพันธุ์มากกว่า 5,000 รอบ และช่วงอุณหภูมิต่ำถึง -45°C ทำให้มีความสมดุลในทางปฏิบัติระหว่างการย่อขนาด ความทนทาน และประสิทธิภาพทางไฟฟ้า

สารบัญ

1. คอนเนคเตอร์กดดึงโลหะ S Series คืออะไร
2. ข้อดีหลักของ S Series คืออะไร
3. ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?
4. คอนเนคเตอร์กดดึงโลหะ S Series ใช้ที่ไหน
5. วิศวกรควรเลือกตัวเชื่อมต่อที่เหมาะสมอย่างไร
6. S Series สามารถปรับแต่งได้อย่างไร?
7. เรอูนียง ควบคุมคุณภาพผลิตภัณฑ์อย่างไร
8. คำถามที่พบบ่อย

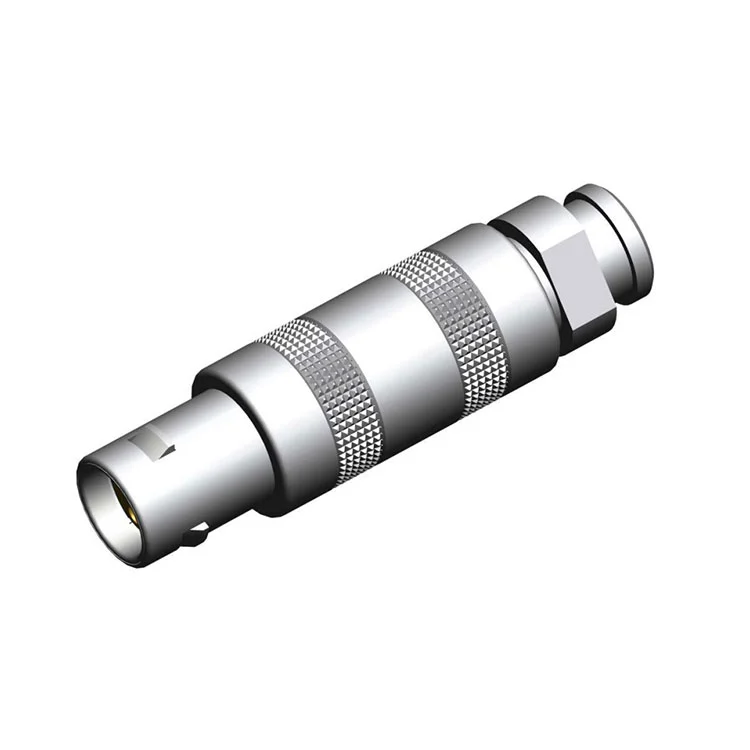

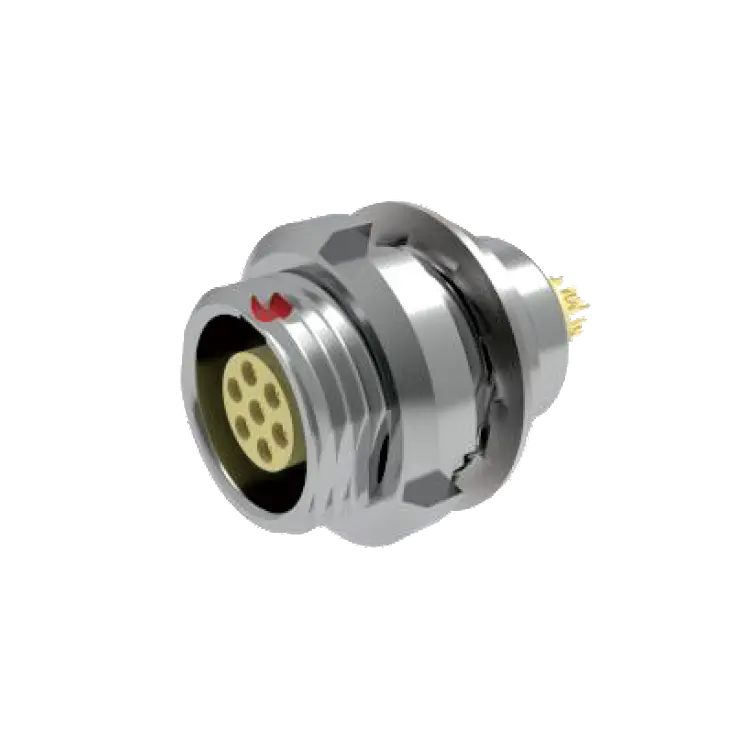

คอนเนคเตอร์กดดึงโลหะ S Series คืออะไร

ที่คอนเนคเตอร์แบบกดดึงโลหะ S Seriesเป็นคอนเนคเตอร์แบบวงกลมขนาดกะทัดรัดที่พัฒนาขึ้นสำหรับการใช้งานที่ต้องการการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ในพื้นที่การติดตั้งที่จำกัด ต่างจากตัวเชื่อมต่อแบบเกลียวทั่วไป กลไกการล็อคตัวเองแบบกดดึงช่วยให้สามารถผสมพันธุ์และถอดออกได้อย่างรวดเร็ว ในขณะเดียวกันก็ให้การตอบสนองที่สัมผัสและเสียงได้เมื่อมีการเชื่อมต่ออย่างเหมาะสม

เรอูนียง วางตำแหน่ง S Series สำหรับอุปกรณ์พกพาและพื้นที่จำกัด โดยขนาดตัวเชื่อมต่อ ความน่าเชื่อถือเชิงกล การหุ้ม และความสะดวกในการใช้งาน ล้วนมีอิทธิพลต่อการออกแบบระบบ โครงสร้างโลหะให้ความแข็งแรงทางกลและป้องกันแม่เหล็กไฟฟ้า 360 องศา ในขณะที่รูปทรงเพรียวบางช่วยลดส่วนที่ยื่นออกมาจากแผงอุปกรณ์

ซีรีส์นี้มีจำหน่ายในขนาดเปลือกหลายขนาดและการกำหนดค่าหน้าสัมผัส วิศวกรสามารถเลือกการบัดกรีหรือการสิ้นสุด PCB เพื่อให้ตรงกับข้อกำหนดในการประกอบที่แตกต่างกัน ทั้งนี้ขึ้นอยู่กับการกำหนดค่า ความยืดหยุ่นนี้ทำให้ตัวเชื่อมต่อเหมาะสำหรับทั้งต้นแบบขนาดกะทัดรัดและอุปกรณ์มืออาชีพที่ผลิตในปริมาณมาก

ข้อดีหลักของ S Series คืออะไร

การเลือกตัวเชื่อมต่อไม่ค่อยขึ้นอยู่กับข้อกำหนดเฉพาะเดียว สำหรับอุปกรณ์อิเล็กทรอนิกส์แบบพกพาและอุปกรณ์ระดับมืออาชีพ โดยทั่วไปนักออกแบบจะต้องสร้างสมดุลระหว่างพื้นที่การติดตั้ง ความปลอดภัยของการเชื่อมต่อ ความสมบูรณ์ของสัญญาณ ความทนทาน และข้อกำหนดด้านการผลิต ซีรี่ส์ S จัดการกับปัจจัยเหล่านี้ผ่านคุณสมบัติการออกแบบหลายประการ

โครงสร้างกะทัดรัดและน้ำหนักเบา

การออกแบบที่มีรายละเอียดต่ำช่วยลดจำนวนตัวเรือนตัวเชื่อมต่อที่ขยายเกินพื้นผิวการติดตั้ง สิ่งนี้มีประโยชน์อย่างยิ่งในอุปกรณ์พกพาและแชสซีขนาดกะทัดรัดซึ่งพื้นที่แผงทุกมิลลิเมตรมีความสำคัญ

การล็อคแบบกดดึงอย่างรวดเร็ว

กลไกการล็อคตัวเองรองรับการทำงานด้วยมือเดียวอย่างรวดเร็ว เสียงคลิกและเสียงตอบรับช่วยให้ผู้ปฏิบัติงานระบุการเชื่อมต่อที่ประสบความสำเร็จ ซึ่งมีประโยชน์อย่างยิ่งเมื่อต้องติดตั้งตัวเชื่อมต่อในตำแหน่งที่จำกัดหรือถูกจำกัดการมองเห็น

ระบบป้องกัน EMC แบบ 360 องศา

โครงสร้างโลหะทั้งหมดให้การป้องกันแม่เหล็กไฟฟ้าอย่างต่อเนื่องรอบๆ อินเทอร์เฟซการเชื่อมต่อ ข้อมูลจำเพาะที่เผยแพร่ระบุการลดทอนมากกว่า 60 dB ที่ 100 MHz ทำให้ซีรีส์นี้เหมาะสำหรับอุปกรณ์ที่สัญญาณรบกวนแม่เหล็กไฟฟ้าอาจส่งผลต่อสัญญาณที่มีความละเอียดอ่อน

ความทนทานในการผสมพันธุ์สูง

S Series ได้รับการออกแบบมาเพื่อการเชื่อมต่อและการตัดการเชื่อมต่อซ้ำๆ โดยมีความทนทานพิกัดมากกว่า 5,000 รอบการผสมพันธุ์ นี่เป็นสิ่งสำคัญสำหรับอุปกรณ์ทดสอบ เครื่องมือทางการแพทย์ และระบบแบบพกพาที่ได้รับการซ่อมบำรุงหรือกำหนดค่าใหม่บ่อยครั้ง

• การติดตั้งแผงโปรไฟล์ต่ำ
• การดำเนินการล็อคตัวเองแบบกด-ดึง
• ตัวเรือนโลหะสำหรับป้องกันแม่เหล็กไฟฟ้า
• ขนาดเปลือกหลายขนาดและการกำหนดค่าหน้าสัมผัส
• มากกว่า 5,000 รอบการผสมพันธุ์
• ตัวเลือกอุณหภูมิในการทำงานตั้งแต่ -45°C ถึง +125°C

ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?

การทำความเข้าใจข้อกำหนดทางไฟฟ้าและเครื่องกลถือเป็นสิ่งสำคัญก่อนที่จะรวมคอนเนคเตอร์แบบวงกลมเข้ากับผลิตภัณฑ์ใหม่ ข้อมูลจำเพาะต่อไปนี้สรุปการกำหนดค่าที่เผยแพร่ของ S Series

พิกัดจริงควรได้รับการตรวจสอบโดยเทียบกับการกำหนดค่าตัวเชื่อมต่อ เฉพาะ ขนาดหน้าสัมผัส วิธีการสิ้นสุด และเงื่อนไขการทำงานที่ต้องการก่อนคุณสมบัติขั้นสุดท้ายของผลิตภัณฑ์

คอนเนคเตอร์กดดึงโลหะ S Series ใช้ที่ไหน

การผสมผสานระหว่างขนาดที่กะทัดรัด การล็อคที่รวดเร็ว การป้องกัน และความทนทานทางกล ทำให้ซีรีส์ S เหมาะสำหรับอุปกรณ์ที่ต้องมีการเชื่อมต่อบ่อยครั้งในขณะที่ยังคงใช้พื้นที่โดยรวมเพียงเล็กน้อย

อุปกรณ์การแพทย์และการวินิจฉัย

ระบบอัลตราซาวนด์แบบพกพา เครื่องมอนิเตอร์ผู้ป่วย เครื่องวัดออกซิเจนในเลือด อุปกรณ์ผ่าตัดด้วยไฟฟ้า และเครื่องมือวินิจฉัย จะได้รับประโยชน์จากตัวเชื่อมต่อขนาดกะทัดรัดที่ยังคงปลอดภัยในระหว่างการเคลื่อนย้ายอุปกรณ์และการบริการ ความน่าเชื่อถือของตัวเชื่อมต่อมีความสำคัญอย่างยิ่งเมื่อสัญญาณไฟฟ้าต้องคงที่ในระหว่างการใช้งานซ้ำ

อุปกรณ์ทดสอบและการวัด

ออสซิลโลสโคปแบบมือถือ มัลติมิเตอร์ เครื่องวิเคราะห์ลอจิก อุปกรณ์สอบเทียบ และเครื่องมือทดสอบสภาพแวดล้อม มักต้องการอินเทอร์เฟซภายนอกขนาดกะทัดรัด กลไกการกดดึงช่วยลดความยุ่งยากในการเปลี่ยนแปลงการเชื่อมต่อบ่อยครั้ง ในขณะที่เปลือกโลหะช่วยปกป้องสัญญาณที่มีความละเอียดอ่อนจากการรบกวนทางแม่เหล็กไฟฟ้า

เทคโนโลยีสวมใส่และพกพาได้

โครงภายนอกทางอุตสาหกรรม ระบบตรวจสอบอุปกรณ์สวมใส่ อุปกรณ์สวมศีรษะ และอุปกรณ์อิเล็กทรอนิกส์แบบพกพาอื่นๆ อาจเผชิญกับข้อจำกัดด้านพื้นที่และน้ำหนักที่เข้มงวด ขั้วต่อทรงกลมแบบบางช่วยให้นักออกแบบมีทางเลือกอื่นเมื่ออินเทอร์เฟซขนาดใหญ่แบบธรรมดาไม่เหมาะสม

อุปกรณ์ภาพและเสียงระดับมืออาชีพ

เครื่องบันทึกแบบพกพา กล้องกระจายเสียง เครื่องส่งสัญญาณไร้สาย และอุปกรณ์ระดับมืออาชีพที่เกี่ยวข้องอาจต้องใช้ขั้วต่อที่สามารถทนทานต่อการใช้งานซ้ำๆ อินเทอร์เฟซแบบล็อคด่วนสามารถปรับปรุงการใช้งานภาคสนามได้โดยไม่ต้องอาศัยกระบวนการผสมพันธุ์แบบเกลียวที่มีความยาว

วิศวกรควรเลือกตัวเชื่อมต่อที่เหมาะสมอย่างไร

การเลือกตัวเชื่อมต่อควรเริ่มต้นด้วยข้อกำหนดทางไฟฟ้า เครื่องกล สิ่งแวดล้อม และการติดตั้งที่แท้จริงของอุปกรณ์ แทนที่จะเลือกรุ่นที่เล็กที่สุดที่มีอยู่

1. กำหนดข้อกำหนดในการติดต่อ:ระบุจำนวนวงจรกำลังและสัญญาณที่ต้องการ และเหลือพื้นที่เพียงพอสำหรับการเปลี่ยนแปลงการออกแบบในอนาคต
2. ตรวจสอบพิกัดไฟฟ้า:เปรียบเทียบแรงดันไฟฟ้าและกระแสไฟในการทำงานกับค่าพิกัดของขั้วต่อ โดยคำนึงถึงเกจหน้าสัมผัสและอุณหภูมิ
3. ประเมินพื้นที่ว่าง:ตรวจสอบขนาดเปลือก การตัดแผง ความลึกของตัวเชื่อมต่อ การเดินสายเคเบิล และระยะห่างรอบๆ อินเทอร์เฟซการผสมพันธุ์
4. พิจารณาความถี่ในการผสมพันธุ์:สำหรับอุปกรณ์ที่ได้รับบริการบ่อยครั้ง ให้จัดลำดับความสำคัญของตัวเชื่อมต่อที่ออกแบบมาสำหรับรอบการผสมพันธุ์ซ้ำๆ
5. ตรวจสอบสภาพแวดล้อม:อุณหภูมิ การสั่นสะเทือน การกระแทก ความชื้น การกัดกร่อน และการรบกวนทางแม่เหล็กไฟฟ้า ล้วนส่งผลต่อการเลือกขั้วต่อ
6. กำหนดวิธีการสิ้นสุด:ตัดสินใจว่าการบัดกรี PCB หรือการประกอบสายเคเบิลตรงกับกระบวนการผลิตมากที่สุดหรือไม่

สำหรับโครงการ OEM ยังมีประโยชน์ในการประเมินตัวเชื่อมต่อพร้อมกับชุดสายเคเบิล โครงด้านหลัง อุปกรณ์คลายความเครียด โครงสร้างแผง และรูปแบบการเดินสายไฟ แนวทางนี้ช่วยลดปัญหาการบูรณาการในระหว่างขั้นตอนการผลิตในภายหลัง

S Series สามารถปรับแต่งได้อย่างไร?

แพลตฟอร์มอุปกรณ์ที่แตกต่างกันมักต้องมีการกำหนดค่าตัวเชื่อมต่อที่แตกต่างกัน Reunion มีตัวเลือกการปรับแต่งที่ช่วยให้ซีรีส์ S สามารถปรับให้เข้ากับข้อกำหนดด้านกลไกและการประกอบสายเคเบิลเฉพาะได้

ชุดสายเคเบิลแบบกำหนดเองยังสามารถจัดหาพร้อมความยาว เกจ โครงสร้างการป้องกัน และบูทบรรเทาความเครียดแบบหล่อขึ้นรูปได้อีกด้วย สิ่งนี้สามารถลดความซับซ้อนในการจัดซื้อโดยการอนุญาตให้ OEM จัดหาตัวเชื่อมต่อและชุดสายเคเบิลพร้อมติดตั้งเป็นส่วนประกอบเดียว

เรอูนียง ควบคุมคุณภาพผลิตภัณฑ์อย่างไร

สำหรับคอนเนคเตอร์แบบมืออาชีพ การผลิตที่สม่ำเสมอมีความสำคัญพอๆ กับการออกแบบผลิตภัณฑ์ขั้นพื้นฐาน Reunion ระบุว่ากระบวนการผลิตครอบคลุมถึงการตัดเฉือนที่มีความแม่นยำ การรักษาพื้นผิว การปั๊มและการชุบแบบสัมผัส การขึ้นรูปแบบเม็ดมีด การประกอบ การทดสอบทางไฟฟ้า การทดสอบทางกล และการบรรจุหีบห่อ

มิติการผลิตที่สำคัญได้รับการควบคุมผ่านการตัดเฉือนที่มีความแม่นยำและการตรวจสอบกระบวนการ ผลิตภัณฑ์สำเร็จรูปได้รับการตรวจสอบทางไฟฟ้าและทางกล รวมถึงความต้านทานการสัมผัส ความต้านทานของฉนวน ความต้านทานต่อไดอิเล็กทริก ความต่อเนื่อง แรงผสมพันธุ์ และการตรวจสอบด้วยภาพ

ตามข้อมูลผลิตภัณฑ์ ระบบคุณภาพของ Reunion ประกอบด้วย ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, สถานะที่เป็นที่ยอมรับของ UL และการปฏิบัติตาม RoHS บริษัทยังระบุด้วยว่าตัวเชื่อมต่อ S Series ได้รับการทดสอบทางไฟฟ้าและทางกล 100% ก่อนจัดส่ง

สำหรับผู้ซื้อ OEM การผสมผสานระหว่างการควบคุมการผลิต การทดสอบ การตรวจสอบย้อนกลับ และการสนับสนุนการปรับแต่งจะมีประโยชน์เมื่อประสิทธิภาพของตัวเชื่อมต่อส่งผลโดยตรงต่อความน่าเชื่อถือของผลิตภัณฑ์สำเร็จรูป

คำถามที่พบบ่อย

อะไรทำให้ S Series แตกต่างจากขั้วต่อแบบเกลียวทั่วไป

ความแตกต่างที่สำคัญคือกลไกการล็อคตัวเองแบบกดและดึง ช่วยให้ผู้ปฏิบัติงานเชื่อมต่อและปล่อยขั้วต่อได้อย่างรวดเร็วโดยไม่ต้องหมุนน็อตข้อต่อ ทำให้สะดวกเป็นพิเศษสำหรับอุปกรณ์พกพา สถานการณ์การเชื่อมต่อแบบ Blind Mating และการใช้งานที่ต้องเปลี่ยนการเชื่อมต่อบ่อยครั้ง

S Series สามารถรองรับรอบการผสมพันธุ์ได้กี่รอบ?

ข้อมูลจำเพาะที่เผยแพร่ระบุการดำเนินการผสมพันธุ์มากกว่า 5,000 รายการ อายุการใช้งานจริงขึ้นอยู่กับการกำหนดค่าตัวเชื่อมต่อ สภาพแวดล้อมการทำงาน เงื่อนไขการผสมพันธุ์ และหลักปฏิบัติในการบำรุงรักษา

S Series เหมาะสำหรับอุปกรณ์ทางการแพทย์หรือไม่?

ใช่. ซีรีส์นี้มีไว้สำหรับอุปกรณ์วินิจฉัยและรักษาทางการแพทย์ และ Reunion ระบุว่าระบบคุณภาพได้รวม ISO 13485:2016 ไว้ด้วย อย่างไรก็ตาม อุปกรณ์ทางการแพทย์ที่เสร็จสมบูรณ์แล้วยังคงต้องรับผิดชอบต่อข้อกำหนดด้านกฎระเบียบและความปลอดภัยที่เกี่ยวข้องของตัวเอง

เรอูนียง สามารถจัดหาชุดสายเคเบิลแบบกำหนดเองได้หรือไม่

ใช่. ชุดสายเคเบิลสามารถปรับแต่งตามประเภทสายเคเบิล เกจ ความยาว วัสดุหุ้ม วัสดุหุ้มฉนวน และการออกแบบเพื่อคลายความเครียด ตัวเลือกประกอบด้วยวัสดุสายเคเบิล PVC, PUR, ซิลิโคน และ PTFE พร้อมเกจตั้งแต่ 32AWG ถึง 20AWG

ช่วงอุณหภูมิใดที่มีอยู่?

ช่วงมาตรฐานที่เผยแพร่คือ -45°C ถึง +125°C วิศวกรควรยืนยันพิกัดอุณหภูมิของตัวเชื่อมต่อ การกำหนดค่าหน้าสัมผัส สายเคเบิล และส่วนประกอบที่แน่นอนก่อนใช้งานในอุณหภูมิที่สูงมาก

ตัวเชื่อมต่อสามารถปรับแต่งด้วยโลโก้บริษัทหรือหมายเลขชิ้นส่วนได้หรือไม่

ใช่. Reunion แสดงรายการการแกะสลักด้วยเลเซอร์เป็นตัวเลือกการปรับแต่ง โดยช่วยให้ลูกค้าสามารถทำเครื่องหมายที่เปลือกด้วยโลโก้ หมายเลขชิ้นส่วน บาร์โค้ด หรือข้อมูลระบุตัวตนอื่นๆ

บทสรุป

ตัวเชื่อมต่อแบบกดดึงโลหะ S Series ได้รับการออกแบบมาสำหรับวิศวกรที่ต้องการโซลูชันการเชื่อมต่อที่กะทัดรัด ปลอดภัย และทนทาน โดยไม่กระทบต่อการป้องกันหรือความสามารถในการซ่อมบำรุง กลไกการล็อคแบบกดดึง โครงสร้างโลหะ ขนาดเปลือกหลายขนาด ตัวเลือกการสิ้นสุดที่ยืดหยุ่น และรอบการผสมพันธุ์มากกว่า 5,000 รอบ ทำให้เหมาะอย่างยิ่งกับอุปกรณ์ทางการแพทย์ เครื่องมือทดสอบ อุปกรณ์อิเล็กทรอนิกส์แบบพกพา ระบบที่สวมใส่ได้ และการใช้งานภาพและเสียงระดับมืออาชีพ หากคุณกำลังพัฒนาผลิตภัณฑ์ใหม่หรือกำลังมองหาตัวเชื่อมต่อทดแทนที่เชื่อถือได้ โปรดไปที่หน้าผลิตภัณฑ์ S Series ของ Reunion เพื่อตรวจสอบการกำหนดค่าและตัวเลือกการติดต่อที่มีอยู่ สำหรับข้อกำหนดเฉพาะที่กำหนดเอง ชุดสายเคเบิล ข้อกำหนดของ OEM หรือการจัดซื้อตามปริมาณติดต่อเราเพื่อหารือเกี่ยวกับการสมัครของคุณกับทีมวิศวกรของ Reunion และขอแนวทางแก้ไขที่เหมาะสม
