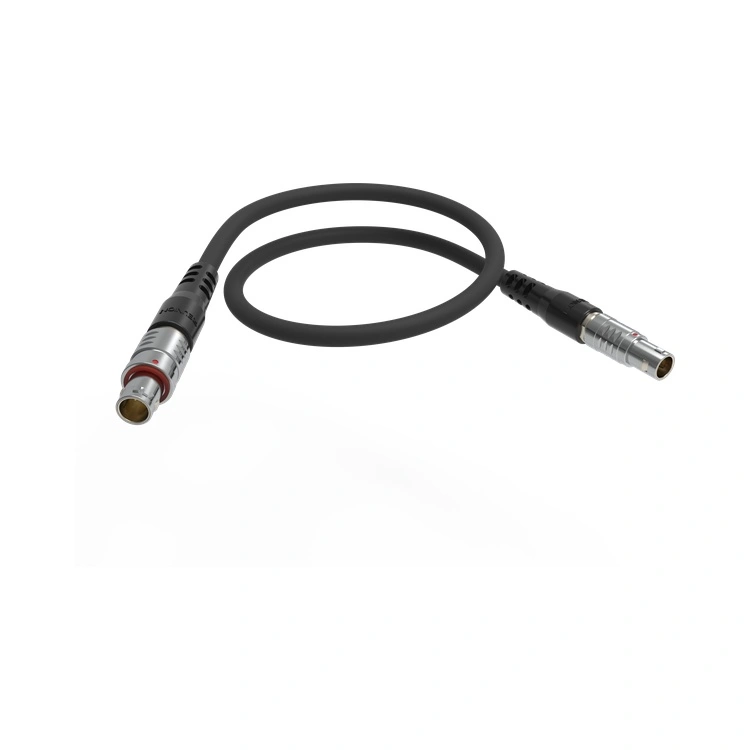

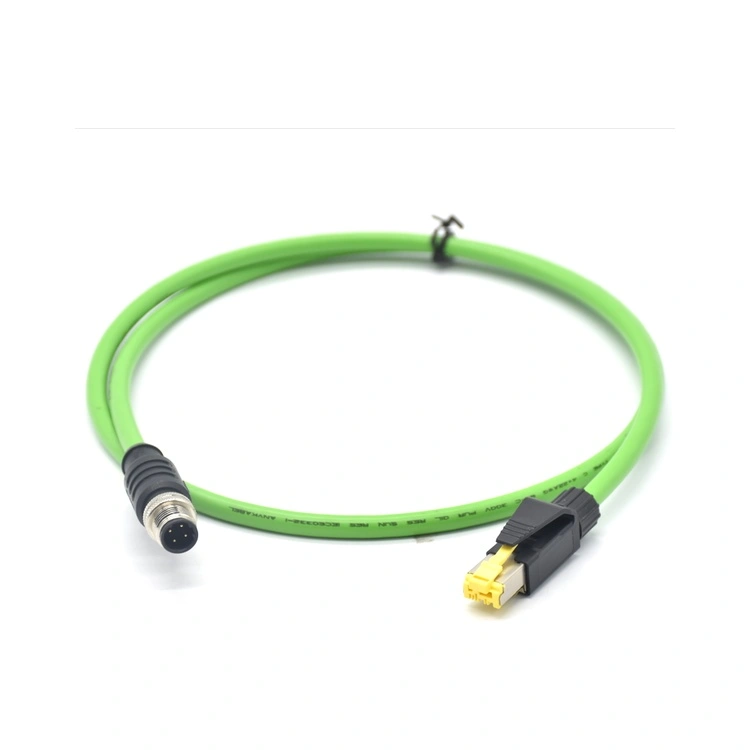

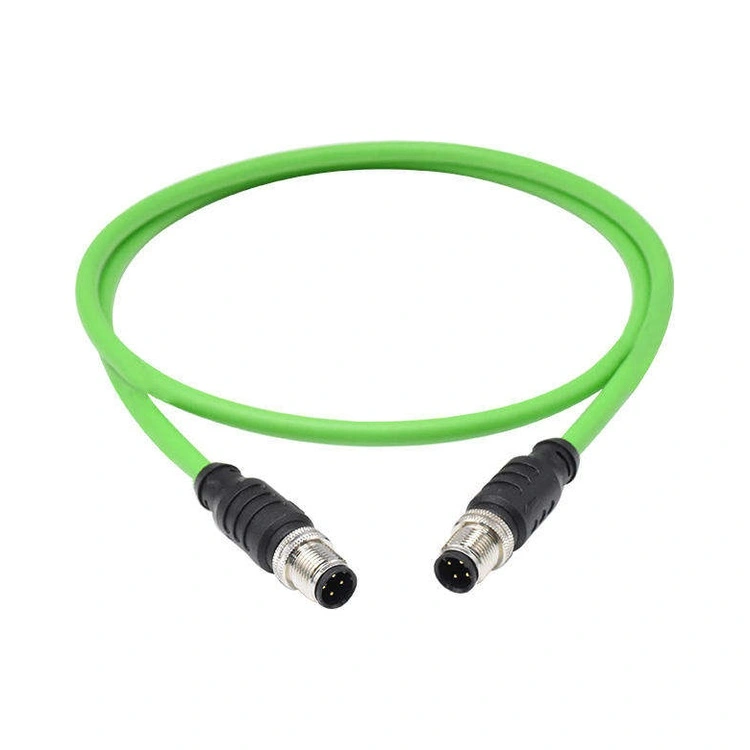

Reunion ผลิตชุดสายเคเบิลสำหรับหุ่นยนต์ในโรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมความสามารถในการตรวจสอบย้อนกลับได้อย่างสมบูรณ์ โดยใช้อุปกรณ์การประมวลผลลวดอัตโนมัติและการขึ้นรูปทับอย่างแม่นยำเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอ ชุดประกอบมีให้เลือกใช้พร้อมตัวเลือกตัวเชื่อมต่อที่หลากหลาย รวมถึงตัวเชื่อมต่อแบบกดดึงโลหะ ตัวเชื่อมต่อซีรีส์ M8/M12 ตัวเชื่อมต่ออีเทอร์เน็ต RJ45 และตัวเชื่อมต่อแบบโอเวอร์โมลด์แบบกำหนดเอง และสามารถกำหนดค่าให้ตรงตามข้อกำหนดการกำหนดเส้นทางสายเคเบิลและการเคลื่อนที่เฉพาะของหุ่นยนต์รุ่นต่างๆ
| คุณสมบัติ | ผลประโยชน์ |
| พลังงาน สัญญาณ และข้อมูลแบบบูรณาการ | รวมกำลังมอเตอร์ ข้อมูลป้อนกลับของตัวเข้ารหัส อีเธอร์เน็ต และสายเคเบิล I/O ไว้ในชุดเส้นทางเดียว ช่วยลดจำนวนสายเคเบิลและทำให้การกำหนดเส้นทางง่ายขึ้น |
| เสื้อแจ็คเก็ตทนต่อการขัดถู | แจ็คเก็ต PUR และ TPE ทนต่อน้ำมัน สารหล่อเย็น และการสึกหรอจากการเสียดสี ซึ่งมีความสำคัญอย่างยิ่งสำหรับโรงพ่นสีและงานเชื่อม |
| ระบบป้องกันสองชั้น | ฟอยล์ + เกราะป้องกันเกลียว (ครอบคลุม≥90%)—รักษาความสมบูรณ์ของสัญญาณสำหรับตัวเข้ารหัสความเร็วสูงและสัญญาณอีเธอร์เน็ต |
| การขึ้นรูปอย่างแม่นยำ | การคลายความเครียดในตัว การปิดผนึกระดับ IP67 และการทำเครื่องหมายสายเคเบิล—ป้องกันการปนเปื้อนและทำให้การบำรุงรักษาง่ายขึ้น |
| การทดสอบทางไฟฟ้า 100% | ส่วนประกอบทุกชิ้นได้รับการตรวจสอบเพื่อความต่อเนื่อง ความเป็นฉนวน และความสมบูรณ์ของสัญญาณ ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือเมื่อแกะออกจากกล่อง |
| ติดตามได้เต็มรูปแบบ | ติดตาม ERP ตั้งแต่วัตถุดิบจนถึงการประกอบสำเร็จรูป—รองรับการตรวจสอบคุณภาพและการติดตามการรับประกัน |
| พารามิเตอร์ | รายละเอียด |
| ประเภทสายเคเบิล | กำลัง (มอเตอร์), ตัวเข้ารหัส (ป้อนกลับ), อีเธอร์เน็ต (Cat5e/Cat6), การควบคุม I/O |
| ขนาดตัวนำ | 24 AWG (สัญญาณ) ถึง 12 AWG (กำลังไฟ) |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +105°ซ |
| ประสิทธิภาพการป้องกัน | > การลดทอน 90 dB สูงสุด 1 GHz (การรวมฟอยล์ + เปีย) |
| ตัวเลือกตัวเชื่อมต่อ | M8, M12, RJ45, D-sub, ตัวเชื่อมต่อแบบกดดึงโลหะ หรือการออกแบบที่ขึ้นรูปเองทั้งหมด |
| การป้องกันทางเข้า | IP67 (พร้อมขั้วต่อผสมพันธุ์ที่บิดอย่างถูกต้อง) |
ไม่มีเซลล์หุ่นยนต์สองเซลล์ที่เหมือนกัน ทีมวิศวกรภายในของ Reunion ทำงานโดยตรงกับนักออกแบบเครื่องกลของคุณเพื่อสร้างชุดสายเคเบิลหุ่นยนต์อุตสาหกรรมที่เป็นไปตามเส้นทางข้อต่อเฉพาะของแขนของคุณ ไม่ว่าจะเป็นหุ่นยนต์แบบข้อต่อ 6 แกน SCARA หรือโคบอทที่ทำงานร่วมกัน
การกำหนดค่าชุดสายไฟ – รวมกำลัง ตัวเข้ารหัส อีเทอร์เน็ต และท่อนิวแมติกไว้ในชุดรวมแบบห่อเดี่ยวหรือชุดสายรัดย่อยแยกกันสำหรับการเปลี่ยนแบบโมดูลาร์
การวางแนวตัวเชื่อมต่อ – ระบุมุมออก 0°, 45° หรือ 90° เพื่อหลีกเลี่ยงการโค้งงอที่แน่นที่ตัวเชื่อมต่อ ซึ่งเป็นการดูแลการออกแบบทั่วไปที่จะลดอายุการใช้งานของสายเคเบิลลง 60%
การโค้งงอที่ขึ้นรูปไว้ล่วงหน้า – เราสามารถกำหนดส่วนโค้งในสายเคเบิลด้วยความร้อนเพื่อให้ตรงกับท่าทางที่เป็นกลางของหุ่นยนต์ของคุณ ซึ่งช่วยลดความเครียดในระหว่างตำแหน่งที่บ้าน
วัสดุแจ็คเก็ต – เลือก PUR สำหรับการสัมผัสน้ำมัน/สารหล่อเย็น TPE สำหรับความยืดหยุ่นสูง/อุณหภูมิต่ำ หรือ FEP/Teflon สำหรับความร้อนสูง (สูงถึง 200°C)
สีและการทำเครื่องหมายที่มากเกินไป – เพิ่มหมายเลขสาขา ฉลากวงจร หรือรหัส QR เพื่อระบุการบำรุงรักษาอย่างรวดเร็ว ซึ่งเป็นคุณสมบัติที่ช่างเทคนิคบริการภาคสนามยกย่อง
การตรวจสอบวัสดุที่เข้ามา – – สายเคเบิลแต่ละม้วนได้รับการตรวจสอบความต้านทานของตัวนำและความหนาของฉนวนก่อนปล่อย
การตัดและปอกอัตโนมัติ – ความยาวที่วัดด้วยเลเซอร์ด้วยความแม่นยำ ±1 มม. การปอกนิเกิลเป็นศูนย์เพื่อป้องกันความเสียหายของตัวนำ
การกำหนดเส้นทางการประกอบย่อย – สายเคเบิลที่วางอยู่ในแผงบังเหียนที่มีการพันเกลียวหรือปลอกหุ้มแบบถักเพื่อป้องกันการเสียดสี
การประกอบตัวเชื่อมต่อและการควบคุมแรงบิด – ตัวเชื่อมต่อแบบเกลียวทั้งหมดขันให้แน่นตามแรงบิดที่ระบุ (เครื่องมือดิจิทัลพร้อมเส้นทางการตรวจสอบ)
การขึ้นรูปแบบ Overmolding (In-House Tooling) – การฉีดขึ้นรูปแบบแนวตั้งพร้อมรูปทรงการคลายความเครียดแบบผสมผสาน บันทึกน้ำหนักและอุณหภูมิของช็อต
การทดสอบทางไฟฟ้า 100% – ความต่อเนื่อง (พินทั้งหมด) ความต้านทานของฉนวน (≥100 MΩ) และความทนทานต่อไดอิเล็กทริก (1.5 kV AC)
การทดสอบตัวอย่าง – ต่อชุด เราจะเรียกใช้แอสเซมบลี 5 ชุดบนแท่นทดสอบแบบกำหนดเองเพื่อตรวจสอบความถูกต้อง
การตรวจสอบและการบรรจุขั้นสุดท้าย – การตรวจสอบด้วยสายตาภายใต้การขยาย ถุงป้องกันไฟฟ้าสถิตย์ + กล่องเกรดส่งออกพร้อมหมายเลขประจำเครื่อง
Reunion ยังคงรักษาใบรับรองที่ใช้งานได้ซึ่งตรวจสอบได้แบบสาธารณะผ่านผู้รับจดทะเบียนบุคคลที่สาม:
ISO 9001:2015 – ระบบการจัดการคุณภาพ
ISO 14001:2015 – การจัดการสิ่งแวดล้อม
ISO 13485:2016 – คุณภาพอุปกรณ์การแพทย์ (ใช้ได้กับชุดสายเคเบิลหุ่นยนต์ผ่าตัด)
RoHS & REACH - ปฏิบัติตามข้อจำกัดด้านสารของสหภาพยุโรปโดยสมบูรณ์; รายงานการทดสอบตามคำขอ
ตอบ: อย่างแน่นอน โครงสร้างฉนวนสองชั้นของเรา (ฟอยล์ใต้สายถัก) ให้ประสิทธิภาพการป้องกัน >90 dB นอกจากนี้ เรายังแยกคู่สัญญาณออกจากตัวนำไฟฟ้าอย่างน้อย 2 มม. ภายในบันเดิล โดยใช้ฟิลเลอร์ตรงกลางหรือเทปกั้นส่วน ในสภาพแวดล้อมที่มีเสียงรบกวนสูง (เช่น การเชื่อมเฉพาะจุดด้วยพัลส์ 1,000A) เราขอแนะนำให้เพิ่มการถักเปียโดยรวมบนสายรัดทั้งหมด—เราได้ตรวจสอบการกำหนดค่านี้กับหุ่นยนต์เชื่อมด้วยความต้านทานโดยไม่มีข้อผิดพลาดในการสื่อสารเป็นเวลา 12 เดือน
ตอบ: เราเสนอการรับประกันผลงาน 24 เดือน นับจากวันที่จัดส่ง ซึ่งครอบคลุมถึงความสมบูรณ์ของตัวเชื่อมต่อ ความน่าเชื่อถือของลวดบัดกรี และการปิดผนึกแบบหล่อเกิน อายุการใช้งานของ Flex ได้รับการตรวจสอบในแต่ละชุด แต่ไม่รับประกันต่อการใช้งานในทางที่ผิด (เช่น การโค้งงอต่ำกว่ารัศมีที่กำหนดหรือเกินมุมบิด) สำหรับสัญญาที่มีปริมาณมาก เราเสนอเงื่อนไขการรับประกันเพิ่มเติมโดยอิงตามการคาดการณ์การใช้งานรายปี
เวลารอคอยสินค้าโดยทั่วไปของ Reunion สำหรับชุดสายเคเบิลหุ่นยนต์แบบข้อต่อ:
ตัวอย่างต้นแบบ – 10-15 วัน (1-10 ชุดประกอบ)
การผลิตนำร่อง – 15-20 วัน (10-100 ชิ้น)
ใบสั่งผลิต – 20-25 สัปดาห์ (500+ ชิ้น)
ระยะเวลารอคอยอาจแตกต่างกันไปขึ้นอยู่กับความพร้อมของสายเคเบิล เวลารอคอยของตัวเชื่อมต่อ และความซับซ้อนในการประกอบ เราขอแนะนำให้คุณมีส่วนร่วมกับ Reunion ตั้งแต่เนิ่นๆ ในวงจรการออกแบบของคุณเพื่อให้แน่ใจว่ามีระยะเวลารอคอยสินค้าและการสนับสนุนการออกแบบที่เหมาะสมที่สุด
