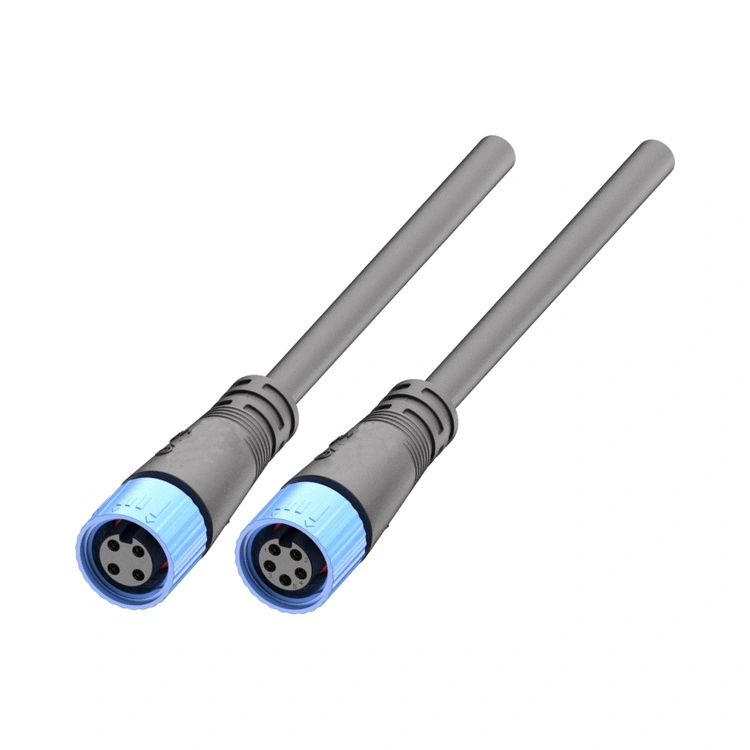

คอนเนคเตอร์ไฟ LED ซีรีส์ M15

ขั้วต่อไฟ LED ซีรีส์ M15 คือการเชื่อมต่อเฉพาะทางของ Reunion สำหรับอุตสาหกรรมไฟ LED กลางแจ้ง ซึ่งเป็นหนึ่งในกลุ่มส่วนที่เติบโตเร็วที่สุดในอุตสาหกรรมการส่องสว่าง ขั้วต่อทรงกลมเกลียวนี้ได้รับการรับรองตามมาตรฐานอินเทอร์เฟซระบบไฟ LED โดยผสมผสานการออกแบบประเภท F ขนาดกะทัดรัด 15 มม. เข้ากับการซีลระดับ IP67 ทำให้เหมาะสำหรับไฟถนน ไฟส่องสว่างในอุโมงค์ ไฟส่องสว่างทางสถาปัตยกรรม สปอตไลท์ในสนามกีฬา และจอแสดงผล LED กลางแจ้ง

ตัวเรือนของตัวเชื่อมต่อสร้างจากเทอร์โมพลาสติก PA66 ที่มีความแข็งแรงสูง ซึ่งให้ความทนทานต่อสภาพอากาศ การป้องกันการกัดกร่อน และความทนทานทางกลที่ดีเยี่ยม โดยไม่ต้องกังวลเรื่องน้ำหนักและการกัดกร่อนของโลหะทางเลือก

คุณลักษณะด้านความปลอดภัยที่สำคัญของซีรีส์ M15 คือการออกแบบพาร์ติชันภายในแบบมัลติคอร์ ซึ่งเป็นสิ่งกีดขวางระหว่างตัวนำไฟฟ้าที่แยกจากกัน ป้องกันการลัดวงจรจากความเสียหายของฉนวนสายไฟ ซึ่งเป็นข้อกำหนดที่สำคัญสำหรับการติดตั้ง LED กำลังสูงที่อุปกรณ์จ่ายไฟสามารถจ่ายไฟได้มากกว่า 500W

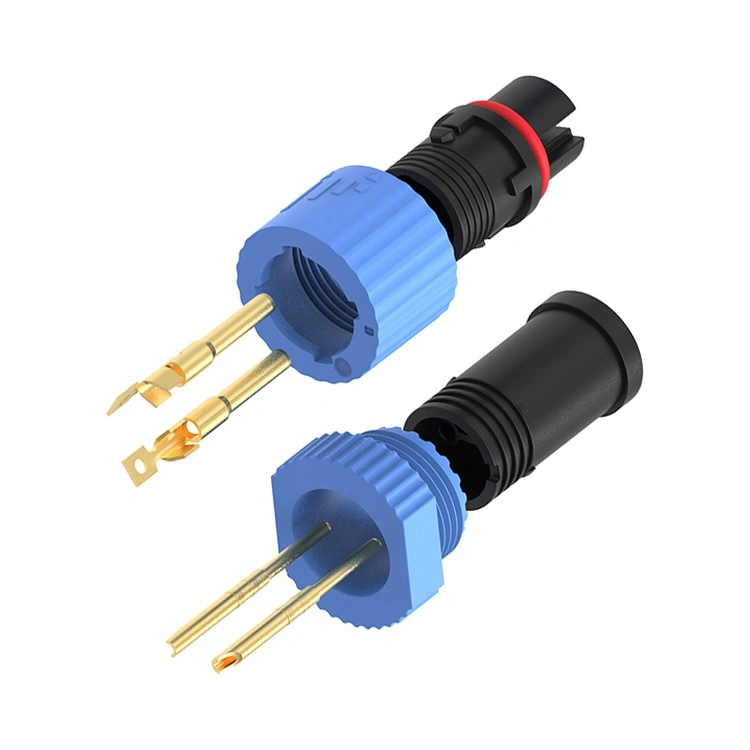

หน้าสัมผัสผลิตจากโลหะผสมทองแดงพร้อมการชุบทอง ทำให้มีความต้านทานหน้าสัมผัสต่ำและเสถียร (≤3mΩ) ตลอดอายุการใช้งานของขั้วต่อ

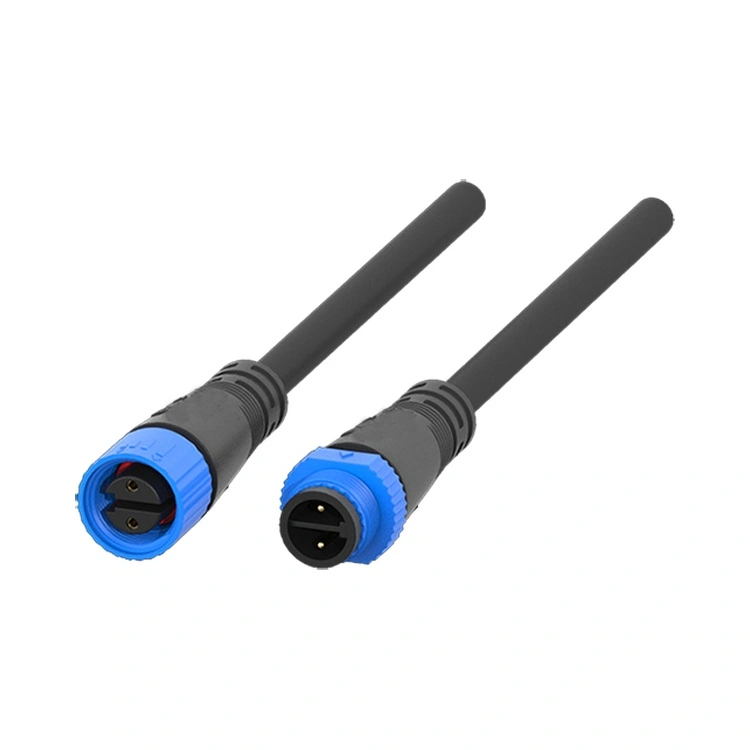

มีจำหน่ายในรูปแบบ 2-, 3-, 4- และ 5 พินที่มีพิกัดกระแสสูงถึง 10A ซีรีส์ M15 รองรับไดรเวอร์ LED ทั้งแบบกระแสคงที่และแรงดันคงที่

Reunion ผลิตซีรีส์ M15 ผ่านกระบวนการบูรณาการในแนวตั้ง ตั้งแต่การฉีดขึ้นรูปที่มีความแม่นยำไปจนถึงการประกอบอัตโนมัติและการทดสอบทางไฟฟ้า 100% กลไกการล็อคแบบเกลียวช่วยให้มั่นใจได้ถึงการผสมพันธุ์ที่ทนต่อการสั่นสะเทือน ซึ่งสำคัญมากสำหรับการติดตั้งที่สัมผัสกับลม การสั่นสะเทือนของการจราจร และวงจรความร้อนตั้งแต่ -40°C ถึง +105°C

สำหรับวิศวกรที่ออกแบบระบบไฟส่องสว่างกลางแจ้ง ตัวเชื่อมต่อนี้มอบโซลูชันที่เชื่อถือได้ ปลอดภัย และกะทัดรัดซึ่งออกแบบมาโดยเฉพาะสำหรับการใช้งาน LED โดยได้รับการสนับสนุนจากประสบการณ์การผลิต 15 ปีของ Reunion

จุดขายที่สำคัญ

ซีรีส์ M15 สร้างขึ้นโดยเฉพาะสำหรับระบบไฟ LED กลางแจ้ง พร้อมด้วยคุณสมบัติที่ตอบสนองความต้องการเฉพาะของการติดตั้งกลางแจ้งในระยะยาว

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะทั่วไป:

อุณหภูมิในการทำงาน:-40°ซ ~ +105°ซ

ระดับการป้องกัน:IP67 / IP68 (จับคู่)

วัสดุที่อยู่อาศัย:PA66

ติดต่อวัสดุ:โลหะผสมทองแดงชุบทอง

ความต้านทานการติดต่อ:≤3mΩ

รอบการผสมพันธุ์:≥500

มาตรฐานการออกแบบ:สอดคล้องกับมาตรฐานอินเทอร์เฟซไฟ LED

คะแนนความไวไฟ:UL 94 V-0

วัสดุทั้งหมดเป็นไปตาม RoHS

แอปพลิเคชันและกรณีการใช้งานจริง

ขั้วต่อไฟ LED ซีรีส์ M15 ถูกนำไปใช้กับการใช้งานระบบแสงสว่างกลางแจ้งที่ความน่าเชื่อถือและความปลอดภัยเป็นสิ่งสำคัญที่สุด

ฟิลด์แอปพลิเคชันหลัก

ไฟถนนและทางหลวง– ไฟถนน LED และระบบไฟส่องสว่างทางหลวง

แสงอุโมงค์– การส่องสว่างอุโมงค์ทางหลวงและทางรถไฟ

แสงสว่างทางสถาปัตยกรรมและส่วนหน้า– การสร้างโครงร่าง สะพาน และอนุสาวรีย์

สนามกีฬาและไฟสปอร์ตไลท์– ระบบไฟส่องสว่างบริเวณกว้าง

จอแสดงผล LED กลางแจ้ง– ป้ายโฆษณาโมดูลาร์และจอขนาดใหญ่

แสงสว่างสำหรับภูมิทัศน์และสวนสาธารณะ– ไฟทางเดิน การติดตั้งตกแต่ง และไฟส่องสว่างในสวน

โคมไฟพลังงานแสงอาทิตย์– ระบบไฟส่องสว่างถนนและทางเดินแบบออฟกริด

การรับรองและการประกันคุณภาพ

สายการผลิตตัวเชื่อมต่อ M15 LED ของ Reunion ทำงานภายใต้การควบคุมกระบวนการที่เข้มงวด การปิดผนึกระดับ IP67 ได้รับการตรวจสอบในทุกชุดการผลิตผ่านการทดสอบการจุ่มจริง บันทึกการทดสอบ ใบรับรองวัสดุ และรายงานการตรวจสอบจะถูกเก็บไว้สำหรับแต่ละชุด เพื่อสนับสนุนการตรวจสอบคุณภาพและข้อกำหนดด้านเอกสารของลูกค้า

คำถามที่พบบ่อย (FAQ)

1. เหตุใดขั้วต่อ LED M15 จึงมีพาร์ติชันภายในระหว่างตัวนำ นี่เป็นคุณสมบัติมาตรฐานหรือไม่

การออกแบบพาร์ติชั่นภายในแบบมัลติคอร์คือคุณลักษณะด้านความปลอดภัย ออกแบบมาโดยเฉพาะในซีรีส์ M15 สำหรับการใช้งานระบบไฟ LED ในการติดตั้ง LED กำลังสูง แหล่งจ่ายไฟสามารถส่ง >500W ที่แรงดันไฟฟ้าสูงถึง 350V DC หากชั้นฉนวนสายไฟเสียหาย (ระหว่างการติดตั้งหรือจากการสั่นสะเทือน) ตัวนำที่สัมผัสอาจเกิดการลัดวงจร ส่งผลให้ตัวขับทำงานล้มเหลวหรือเกิดเพลิงไหม้ได้ พาร์ติชันภายในให้การแยกทางกายภาพระหว่างตัวนำภายในตัวตัวเชื่อมต่อ ป้องกันการสัมผัสแม้ว่าฉนวนจะเสียหายก็ตาม คุณสมบัตินี้คือไม่ได้มาตรฐาน ในคอนเนคเตอร์เอนกประสงค์ (M8/M12) และเป็นตัวสร้างความแตกต่างที่สำคัญสำหรับ M15 ฉากกั้นของ Reunion ได้รับการหล่อหลอมรวมกับฉนวน โดยไม่ได้เพิ่มเป็นส่วนประกอบแยกกัน ทำให้มั่นใจได้ว่าพาร์ติชันเหล่านี้ยังคงมีประสิทธิภาพตลอดอายุการใช้งานของตัวเชื่อมต่อ

2. แรงบิดที่เหมาะสมสำหรับน็อตข้อต่อ M15 คือเท่าใด และควรดูแลรักษาซีล IP67 อย่างไรเมื่อเวลาผ่านไป

เพื่อให้บรรลุและรักษาระดับการปิดผนึก IP67 ในการติดตั้ง LED กลางแจ้ง Reunion แนะนำ:

แรงบิดการผสมพันธุ์– ขันน็อตข้อต่อให้แน่นด้วยมือจนกระทั่งโอริงสัมผัสกับพื้นผิวแผง จากนั้นใช้แรงบิดเพิ่มเติม0.4-0.6 นิวตันเมตรโดยใช้ประแจทอร์ค ไม่เกิน 0.8Nm.

การตรวจสอบโอริง– ควรตรวจสอบโอริงที่ติดตั้งไว้ล่วงหน้าในแต่ละรอบการบำรุงรักษา เปลี่ยนใหม่หากมองเห็นการเสียรูป การแตกร้าว หรือการแข็งตัว

กำหนดการเปลี่ยนโอริง– สำหรับการติดตั้งกลางแจ้งที่มีการหมุนเวียนความร้อนทุกวัน ให้เปลี่ยนโอริงทุกๆ 2-3 ปี ซึ่งเป็นส่วนหนึ่งของการบำรุงรักษาเชิงป้องกัน

รัศมีการโค้งงอของสายเคเบิล– รักษารัศมีการโค้งงอขั้นต่ำของเส้นผ่านศูนย์กลางของสายเคเบิล 5 × ที่ทางเข้าขั้วต่อเพื่อป้องกันความเครียดบนซีลสายเคเบิล

การวางแนวสายเคเบิล– วางทิศทางทางออกของสายเคเบิลลงด้านล่างเพื่อป้องกันไม่ให้น้ำรวมตัวใกล้กับส่วนต่อประสานซีล

ทำความสะอาดก่อนเชื่อมต่อใหม่– ทำความสะอาดด้านนอกของขั้วต่อด้วยน้ำยาทำความสะอาดสูตรอ่อนและน้ำก่อนเชื่อมต่อใหม่ เพื่อป้องกันเศษไม่ให้ทำให้ซีลเสียหาย
