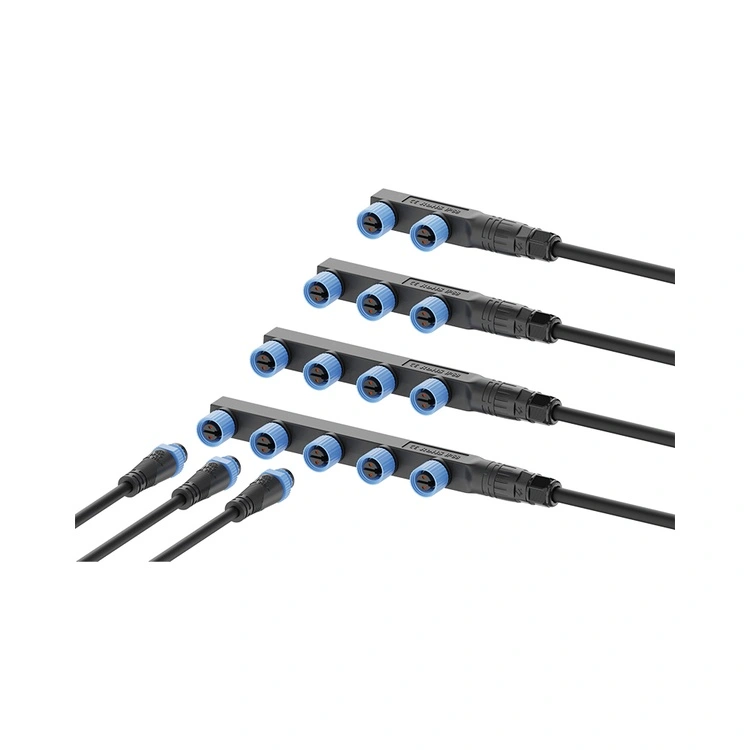

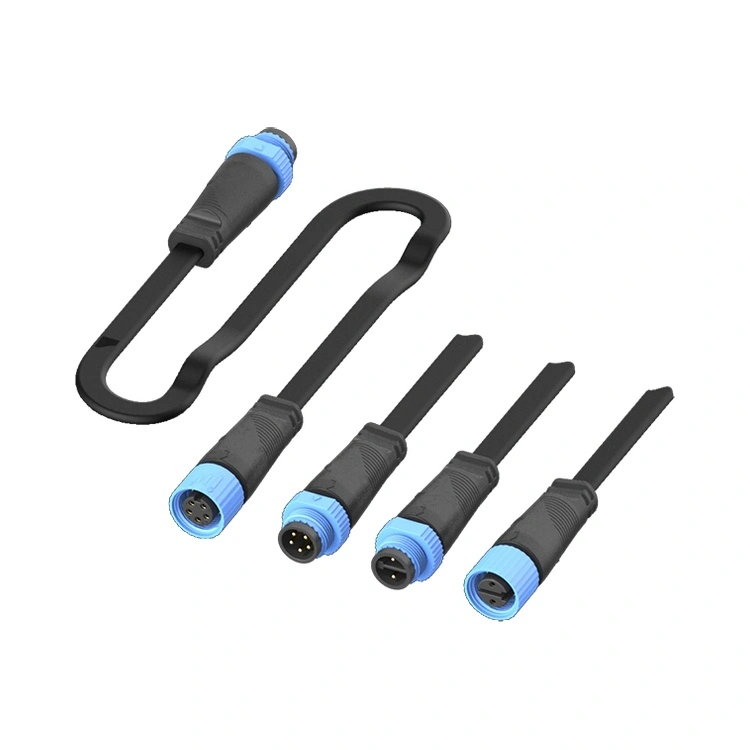

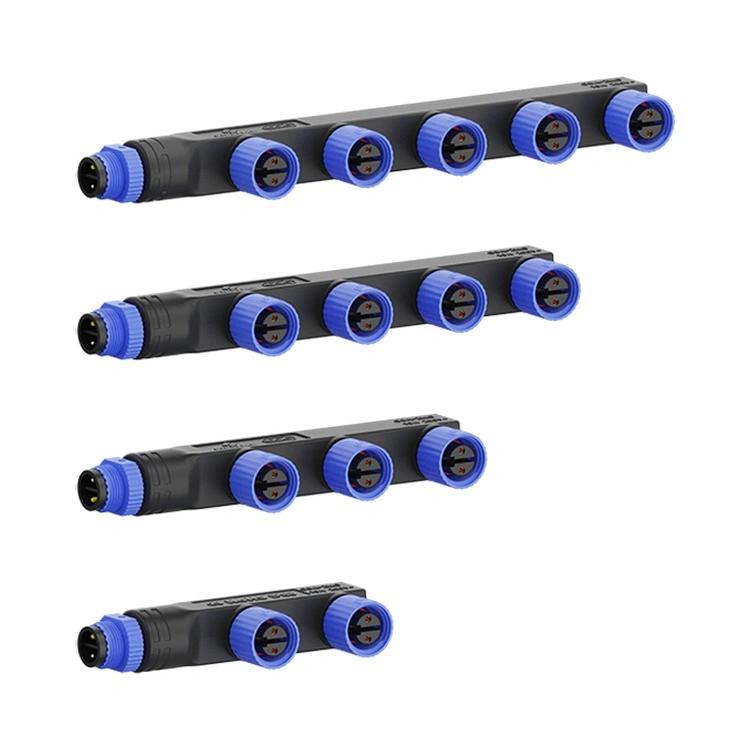

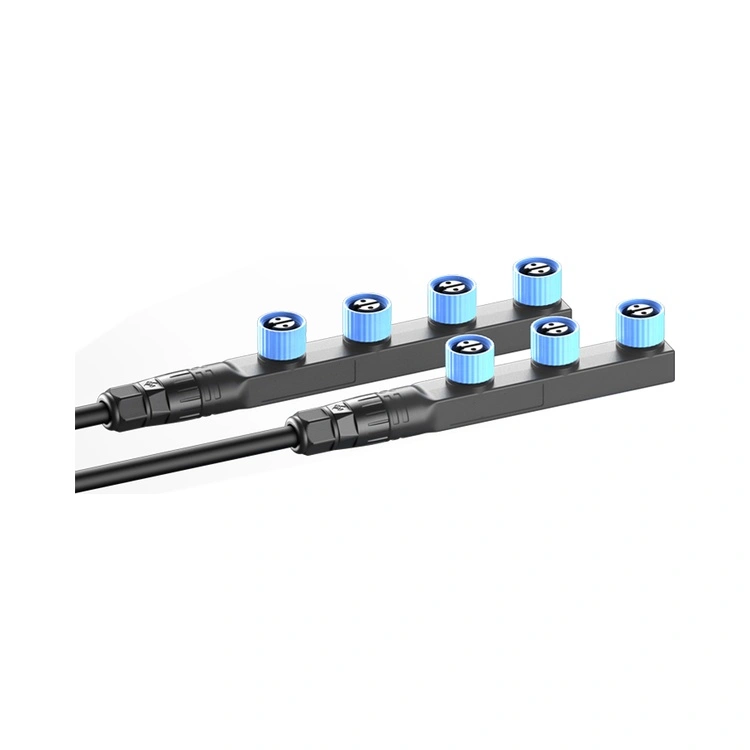

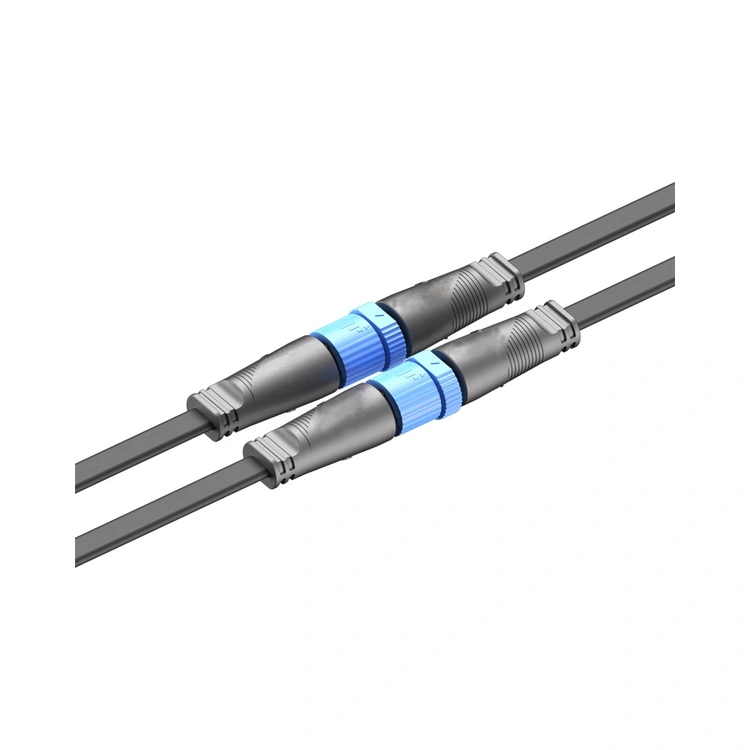

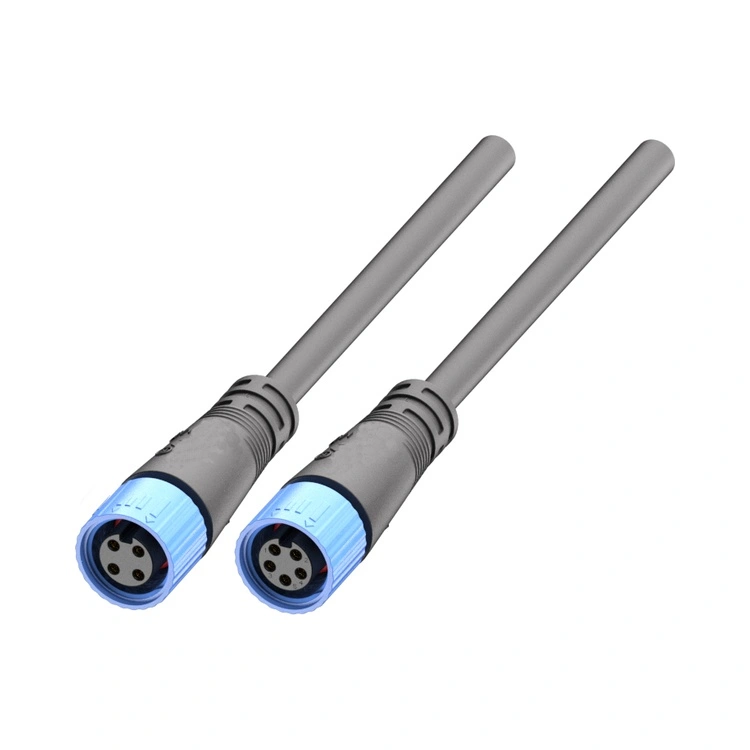

คอนเนคเตอร์กันน้ำพลาสติกซีรีส์ M15

จุดขายที่สำคัญ

ขั้วต่อกันน้ำแบบพลาสติก M15 มอบข้อได้เปรียบเฉพาะตัวที่ขั้วต่อโลหะไม่สามารถให้ได้ โดยเฉพาะอย่างยิ่งในการใช้งานชายฝั่งทะเล ทางทะเล และที่ต้องคำนึงถึงน้ำหนัก

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะทั่วไป:

อุณหภูมิในการทำงาน:-40°ซ ~ +105°ซ

ระดับการป้องกัน:IP67 / IP68 (จับคู่)

วัสดุที่อยู่อาศัย:PA66

ติดต่อวัสดุ:โลหะผสมทองแดงชุบทอง

ความต้านทานการติดต่อ:≤3mΩ (เริ่มต้น)

รอบการผสมพันธุ์:≥500

มาตรฐานการออกแบบ:สอดคล้องกับมาตรฐานการเชื่อมต่อไฟ LED และอุปกรณ์กลางแจ้ง

คะแนนความไวไฟ:UL 94 V-0

น้ำหนัก:เบากว่าขั้วต่อทองเหลืองที่เทียบเคียงได้ประมาณ 60%

วัสดุทั้งหมดเป็นไปตาม RoHS

การปรับแต่งและกระบวนการผลิต

ความสามารถในการฉีดขึ้นรูปภายในองค์กรของ Reunion ช่วยให้ผู้ผลิตอุปกรณ์กลางแจ้งสามารถปรับแต่งขั้วต่อกันน้ำแบบพลาสติก M15 ให้ตรงตามความต้องการด้านการออกแบบเฉพาะของตนได้ ตั้งแต่สีและพื้นผิวไปจนถึงการประกอบสายเคเบิลและบรรจุภัณฑ์

ตัวเลือกที่ปรับแต่งได้สำหรับขั้วต่อพลาสติก

สีที่อยู่อาศัย– สี RAL หรือ Pantone ใดๆ ที่หล่อเข้ากับวัสดุโดยตรง ไม่จำเป็นต้องทาสีหรือตกแต่งขั้นสุดท้าย สีเป็นส่วนประกอบและจะไม่หลุดลอกหรือหลุดลอก

พื้นผิว– พื้นผิวเรียบ เคลือบด้าน หรือพื้นผิวเพื่อการยึดเกาะหรือความสวยงาม

ชุดสายเคเบิล– ความยาวที่กำหนดเอง (0.1 ม. ถึง 20 ม.), PUR (ทนน้ำมัน/สารเคมี) หรือแจ็คเก็ต PVC, ปลายเดี่ยวหรือปลายคู่ โดยมีหรือไม่มีการคลายความเครียดแบบ Overmolded

ติดต่อกำลังโหลด– 2, 3, 4 หรือ 5 พินตามต้องการ ตำแหน่งที่ไม่ได้ใช้ปล่อยว่างไว้หรือติดตั้งหมุดจำลองเพื่อความสมดุลทางกล

การทำเครื่องหมายสายเคเบิล– การพิมพ์แบบกำหนดเองหรือฉลากหดด้วยความร้อนเพื่อระบุวงจร

การวางแนวตัวเชื่อมต่อ– รุ่นตรงหรือมุมฉากสำหรับการใช้งานแบบติดตั้งบนแผงหรือแบบติดตั้งสายเคเบิล

บรรจุภัณฑ์– ถุง ม้วน หรือกล่องป้องกันไฟฟ้าสถิตที่ติดฉลากแบบกำหนดเองสำหรับสายการประกอบอัตโนมัติ

ผังกระบวนการผลิต

Reunion ดำเนินกิจการโรงงานฉีดขึ้นรูปโดยเฉพาะภายในโรงงานที่เมืองเซินเจิ้นขนาด 4,000 ตารางเมตร:

การอบแห้งวัสดุ– PA66 ถูกทำให้แห้งอย่างแม่นยำเพื่อขจัดความชื้นและป้องกันข้อบกพร่องในการขึ้นรูป

การฉีดขึ้นรูป– การขึ้นรูปที่แม่นยำบนเครื่องอัดอัตโนมัติพร้อมการควบคุมความคลาดเคลื่อน ±0.02 มม. เม็ดสีสีที่เติมลงในเรซินโดยตรง

ติดต่องานปั๊มและชุบ– การปั๊มความเร็วสูงจากโลหะผสมทองแดงพร้อมการชุบทองแบบเลือกสรรในไลน์การชุบแบบบาร์เรลอัตโนมัติ

ปฏิบัติการรอง– การใส่หน้าสัมผัสเคลือบทองและซีลโอริงเข้าไปในตัวเรือนที่ขึ้นรูป

การประมวลผลสายเคเบิล– การตัด การปอก และการทำให้แน่นโดยอัตโนมัติ การอัดขึ้นรูปสายเคเบิล PUR/PVC ภายในบริษัทสำหรับชุดสายเคเบิลแบบกำหนดเอง

การประกอบ– เส้นกึ่งอัตโนมัติพร้อมตำแหน่งหน้าสัมผัสที่ตรวจสอบด้วยการมองเห็นและการยึดที่ควบคุมแรงบิด

การทดสอบทางไฟฟ้า– ตรวจสอบความต่อเนื่อง ความต้านทานของฉนวน (≥5000MΩ) และความทนทานต่อไดอิเล็กทริกได้ 100%

การสุ่มตัวอย่างด้านสิ่งแวดล้อม– การเก็บตัวอย่างเป็นกลุ่มสำหรับการแช่ IP67 (1 นาที 30 นาที) และการหมุนเวียนด้วยความร้อน

บรรจุภัณฑ์– การปิดผนึกสูญญากาศป้องกันไฟฟ้าสถิตย์ด้วยสารดูดความชื้น บรรจุกล่องเกรดส่งออกพร้อมติดฉลากตามต้องการ

การรับรองและการประกันคุณภาพ

สายการผลิตตัวเชื่อมต่อพลาสติก M15 ของ Reunion ทำงานภายใต้การควบคุมกระบวนการที่เข้มงวด.. การปิดผนึกระดับ IP67 ได้รับการตรวจสอบในทุกชุดการผลิตผ่านการทดสอบการจุ่มจริง (1 ม. 30 นาที) โดยใช้น้ำ บันทึกการทดสอบ ใบรับรองวัสดุ และรายงานการตรวจสอบจะถูกเก็บไว้สำหรับแต่ละชุด เพื่อสนับสนุนการตรวจสอบคุณภาพและข้อกำหนดด้านเอกสารของลูกค้า

คำถามที่พบบ่อย (FAQ)

1. พลาสติก M15 ทำงานอย่างไรในสภาพแวดล้อมที่มีสเปรย์เกลือเมื่อเปรียบเทียบกับขั้วต่อโลหะ

ตัวเรือน PA66 ของ M15 คือป้องกันการกัดกร่อนโดยเนื้อแท้- ไม่เป็นสนิมหรือออกซิไดซ์ ในการทดสอบสเปรย์เกลืออิสระตามมาตรฐาน ASTM B117 (96 ชั่วโมง) เราพบว่าไม่มีการเสื่อมสภาพของพื้นผิว ไม่มีการลดความสมบูรณ์ของการปิดผนึก (การทดสอบหลังการทดสอบที่ได้รับการรับรอง IP67) และพื้นผิวสัมผัสยังคงอยู่ภายในข้อกำหนดเนื่องจากการชุบทอง ในทางตรงกันข้าม ขั้วต่อทองเหลืองที่มีการชุบนิกเกิลมักจะแสดงการกัดกร่อนที่มองเห็นได้ (รูพรุน สนิมขาว) ภายใน 48-72 ชั่วโมงหลังจากสัมผัสกับสเปรย์เกลือ ซึ่งอาจส่งผลต่อซีลโอริงและเกลียวที่สมบูรณ์ สำหรับสภาพแวดล้อมทางทะเล (แพลตฟอร์มนอกชายฝั่ง ไฟชายฝั่ง เรือ) พลาสติก M15 มีประสิทธิภาพเหนือกว่าขั้วต่อโลหะชุบอย่างมาก

2. ตัวเรือนพลาสติกให้ความน่าเชื่อถือในการผสมพันธุ์แบบเดียวกับขั้วต่อโลหะตลอดหลายรอบหรือไม่?

ใช่. ในขณะที่ตัวเรือนเป็นพลาสติกอินเตอร์เฟซการล็อคแบบเกลียว รวมเม็ดมีดโลหะเพื่อให้แน่ใจว่ามีการรักษาแรงบิดที่สม่ำเสมอตลอดรอบการผสมพันธุ์หลายร้อยรอบ การทดสอบของ Reunion แสดงให้เห็นว่าแรงยึดยังคงอยู่ >90% ของข้อกำหนดเบื้องต้นหลังจากรอบการผสมพันธุ์ 500 รอบ การสึกหรอของเกลียวมีน้อยที่สุดเนื่องจากการพันเกลียวระหว่างโลหะกับโลหะ และซีลโอริงยังคงมีประสิทธิภาพตลอดช่วงอุณหภูมิ สำหรับการใช้งานรอบสูง (เช่น การบำรุงรักษารายปีที่ต้องถอดขั้วต่อ) เราแนะนำให้หล่อลื่นโอริงด้วยจาระบีซิลิโคนที่แต่ละคู่เพื่อยืดอายุซีล
