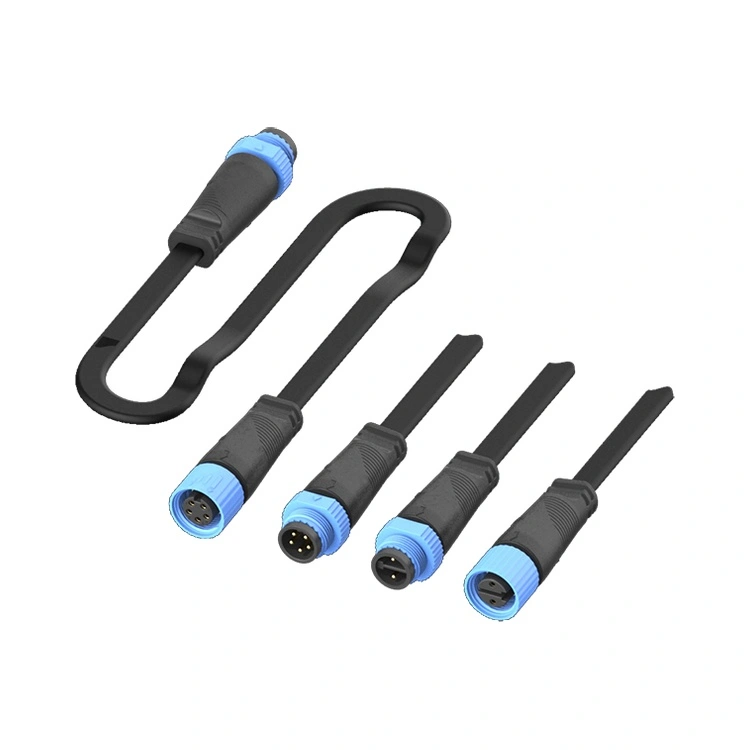

ที่ คอนเนคเตอร์กันน้ำซีรีส์ M15 ไม่ได้เป็นเพียงอินเทอร์เฟซแบบวงกลมแบบเกลียวเท่านั้น เป็นแผงกั้นด้านความปลอดภัยเฉพาะของ Reunion สำหรับระบบ LED กำลังสูง ซึ่งข้อจำกัดด้านพื้นที่ตอบสนองต่อสภาพอากาศที่รุนแรง แม้ว่าตัวเลือก M12 มาตรฐานจะจัดการกับสัญญาณกระแสต่ำ แต่แพลตฟอร์มขนาด 15 มม. นี้รองรับตัวนำ 16–20AWG ที่จ่ายไฟได้สูงสุด 10A ต่อพิน ซึ่งมีความสำคัญอย่างยิ่งต่อการขับเคลื่อนเครื่องยนต์ LED 500W+ สมัยใหม่ในโครงการสถาปัตยกรรมและโครงสร้างพื้นฐาน

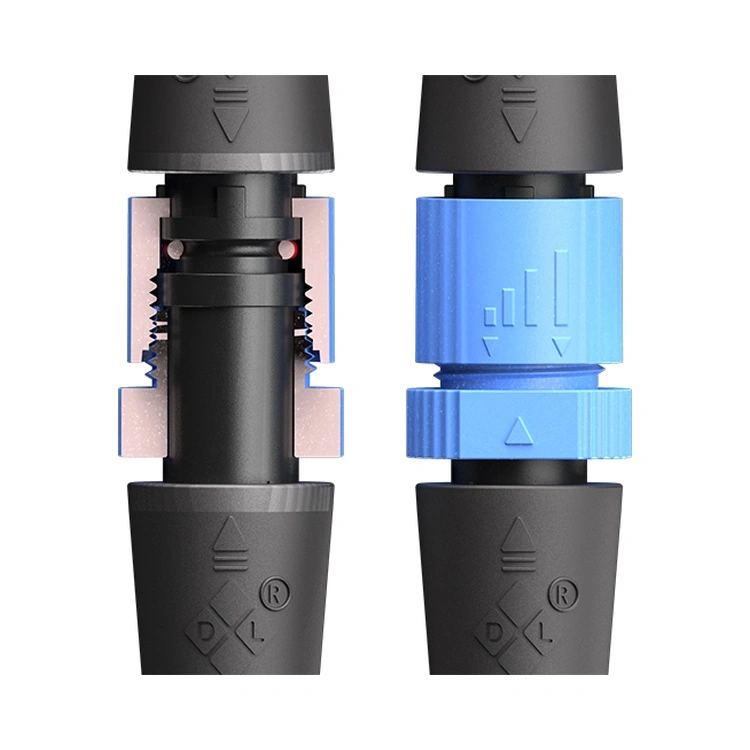

การสร้างความแตกต่างทางวิศวกรรมอันเป็นเอกลักษณ์: ตัวเรือนแบบ Type-design ผสานรวมเข้าด้วยกันพาร์ติชันภายในแบบมัลติคอร์- สิ่งกีดขวางทางกายภาพที่แยกช่องทางส่งกำลังและสัญญาณภายในเปลือกเดียวกัน ในการติดตั้งในโลกแห่งความเป็นจริง (เช่น ไฟส่องสว่างในอุโมงค์ที่ทำงานตลอด 24 ชั่วโมงทุกวัน) พาร์ติชันนี้จะป้องกันการลัดวงจรอย่างรุนแรง หากฉนวนสายไฟแต่ละตัวสึกหรอจากการสั่นสะเทือน โหมดความล้มเหลวที่มักถูกมองข้ามโดยขั้วต่อแบบวงกลมทั่วไป
Reunion ผลิตซีรี่ส์นี้ผ่านกระบวนการบูรณาการในแนวตั้ง: การฉีดขึ้นรูป PA66 ที่มีความแม่นยำ, การชุบทองอัตโนมัติบนหน้าสัมผัสโลหะผสมทองแดง และการทดสอบทางไฟฟ้า 100% ต่อชุด มีจำหน่ายในรูปแบบ 2-, 3-, 4- และ 5 พิน คอนเนคเตอร์กันน้ำซีรีส์ M15 รองรับไดรเวอร์ LED ทั้งแบบกระแสคงที่และแรงดันคงที่ พร้อมด้วยน็อตล็อคแบบเกลียวที่รักษาความสมบูรณ์ของแรงบิดภายใต้เสียงสะท้อนที่เกิดจากลมและการหมุนเวียนความร้อนทุกวัน
| คุณสมบัติ | ประโยชน์ทางวิศวกรรมสำหรับโครงการของคุณ |
| การปิดผนึกแบบ IP67/IP68 | ทนทานต่อน้ำท่วมชั่วคราว (IP67) และการแช่น้ำได้ต่อเนื่องสูงสุด 1.5 ม. (IP68) ผ่านการตรวจสอบผ่านการทดสอบการซึมน้ำในระดับกลุ่ม |
| การออกแบบประเภทกะทัดรัด 15 มม | ใช้ได้กับโคมไฟ LED แบบเพรียวบางและจอแสดงผลแบบติดเสาโดยคำนึงถึงทุกมิลลิเมตร ช่วยลดแรงลมบนอุปกรณ์ติดตั้ง |
| พาร์ติชันภายในแบบมัลติคอร์ | ปลอดภัยไว้ก่อน: การแยกทางกายภาพระหว่างวงจรไฟฟ้า (250V/10A) ช่วยป้องกันการเกิดประกายไฟจากฉนวนที่คืบคลาน |
| ที่อยู่อาศัย PA66 | อายุการใช้งานยาวนานกว่าตัวเรือนโลหะในสภาพแวดล้อมชายฝั่งหรือสภาพแวดล้อมที่รุนแรงทางเคมี |
| หน้าสัมผัสเคลือบทอง | รักษาความต้านทานการสัมผัส ≤3mΩ ในรอบการผสมพันธุ์มากกว่า 500 รอบ |
| แกน | สามารถเลือกได้ 2,3,4,5 พิน |
| พารามิเตอร์ | 2 พิน | 3 พิน | 4 พิน | 5 พิน |
| ระดับแรงดันไฟฟ้า | 250V | 250V | 125V | 125V |
| คะแนนปัจจุบัน (ต่อพิน) | 10เอ | 10เอ | 10เอ | 10เอ |
| ช่วงสาย | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| แรงดันไฟฟ้าทนอิเล็กทริก | 1500V เอซี | 1500V เอซี | 1000V เอซี | 1000V เอซี |
| ความต้านทานของฉนวน | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
อุณหภูมิในการทำงาน:-40°ซ ~ +105°ซ
การป้องกัน:IP67 / IP68 (ตรวจสอบภายใต้สภาวะที่เชื่อมต่อด้วยโอริงที่ให้มา)
ที่อยู่อาศัย:PA66

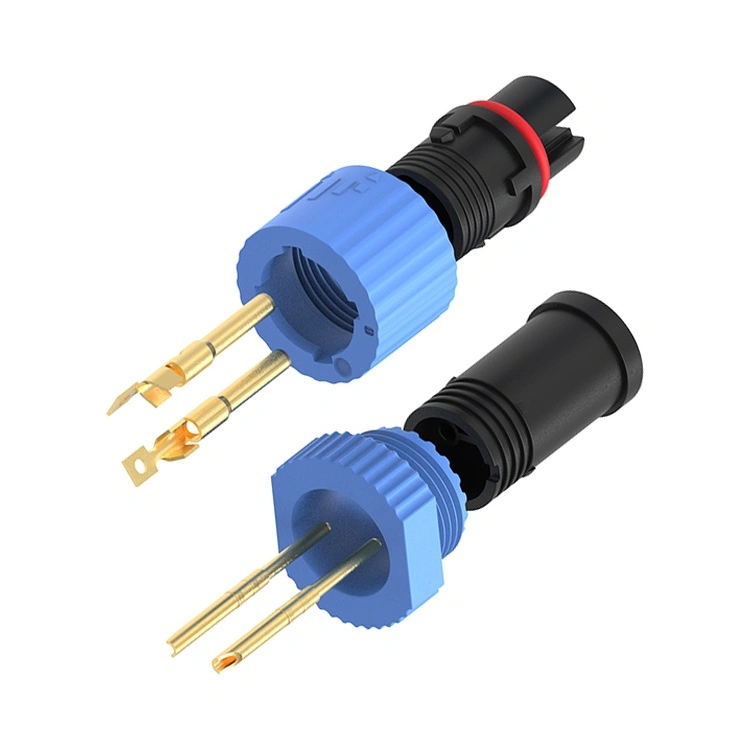

ติดต่อ:โลหะผสมทองแดงชุบทอง
ความต้านทานการติดต่อ:≤3mΩ
ความทนทานในการผสมพันธุ์:≥500ครั้ง
ความไวไฟ:UL 94 V-0
การปฏิบัติตาม:RoHS เข้าถึง
| ด้าน | เรอูนียงซีรี่ส์ M15 | แบรนด์ระดับพรีเมียมของสหภาพยุโรป/สหรัฐอเมริกา | ทางเลือกต้นทุนต่ำ |
| ราคาต่อหน่วย | การแข่งขันเชิงปริมาณ (สอบถามราคาตามลำดับชั้น) | สูงขึ้น 2–3 เท่า | ถูกกว่าล่วงหน้า แต่มีต้นทุนความล้มเหลวแอบแฝง |
| พาร์ติชันความปลอดภัยภายใน | ใช่ – เป็นมาตรฐานสำหรับพินทั้งหมด | ไม่ค่อยได้นำเสนอ. | ขาดอยู่เสมอ |
| วัสดุที่อยู่อาศัย | PA66 | PA หรือโลหะผสมสังกะสี | รีไซเคิล/ไม่ทราบเกรด – จะเปราะใน 2 ปี |
| การชุบหน้าสัมผัส | ชุบทอง | ทองหรือเงิน (0.1–0.2µm) | ดีบุกหรือไม่มีการชุบ |
| ช่วงอุณหภูมิ | -40°ซ ~ +105°ซ | -25°ซ ~ +85°ซ | -10°ซ ~ +60°ซ |
| การตรวจสอบย้อนกลับ | รหัส ERP ตั้งแต่ชุดเรซินไปจนถึงการประกอบขั้นสุดท้าย | ใช่ | ไม่มี |
| เวลานำ | 12–15 วัน | 6–8 สัปดาห์ | คาดเดาไม่ได้ (30–60 วัน) |
| การปรับแต่งขั้นต่ำ | 100 ชิ้น (สำหรับชุดสายเคเบิล) | 500+ ชิ้น | ไม่ได้นำเสนอ |
| การสนับสนุนด้านวิศวกรรม | ตอบสนองตลอด 24 ชั่วโมง วิศวกรภายใน 10 คน | ช้าลงเนื่องจากการสนับสนุนแบบฉัตร | ไม่มีการสนับสนุนด้านเทคนิค |
โรงงานผลิตของเรอูนียง (ได้รับการรับรอง ISO 9001, 14001 และ 13485) ดำเนินงานภายใต้การควบคุมกระบวนการทางสถิติที่เข้มงวด ทุกล็อตการผลิตของ คอนเนคเตอร์กันน้ำซีรีส์ M15 รวมถึง:
วัตถุดิบ
บันทึกการฉีดขึ้นรูประหว่างกระบวนการ (ความดัน อุณหภูมิ รอบเวลา)
การทดสอบทางไฟฟ้า 100% (หม้อสูง ความต้านทานของฉนวน และความต้านทานการสัมผัส)
รายงานการทดสอบการแช่ IP67 (สุ่มตัวอย่างจากแต่ละชุด – ภาพถ่ายและวิดีโอยังคงอยู่)
ที่ คอนเนคเตอร์กันน้ำซีรีส์ M15 ไม่ใช่ตัวเชื่อมต่ออัตโนมัติทั่วไปที่นำมาใช้ใหม่เพื่อให้แสงสว่าง กล่าวถึงช่องว่างที่แท้จริงสามประการ:
ความจุปัจจุบัน: โดยทั่วไปแล้ว M12/M8 จะรองรับกระแสสูงสุด 4A; M15 จัดให้10A ต่อพิน—จำเป็นสำหรับโมดูล LED 100W+
พาร์ติชันความปลอดภัย: อุปสรรคภายในคือบังคับ สำหรับระบบ SELV (Safety Extra Low Voltage) ที่มีสายไฟและสายควบคุมอยู่ร่วมกัน หากไม่มีพวกมัน เส้นลวดที่พันกันอาจทำให้ไฟ 250V สั้นลงถึงสายสัญญาณ ซึ่งทำลายไดรเวอร์
ความทนทาน: โครงสร้าง PA66 ของ M15 พร้อมสารกันแสง UV ป้องกันการแตกร้าวที่เกิดจากแสงแดด ซึ่งเป็นโหมดความล้มเหลวที่ทราบกันดีสำหรับไนลอน M12 มาตรฐานผสมในการติดตั้งเสากลางแจ้ง
เหตุผลทางวิศวกรรมสามประการ:
การจับคู่การขยายตัวทางความร้อน: PA66 ขยาย/หดตัวด้วยปลอกหุ้มสายเคเบิลและตัวเรือน LED ช่วยลดความเค้นเฉือนของซีลระหว่างการแกว่ง -40°C~+105°C
การหลีกเลี่ยงการกัดกร่อนของกัลวานิก: ในสภาพแวดล้อมชายฝั่งทะเลหรือเกลือละลายน้ำแข็ง ขั้วต่อโลหะได้รับการกัดกร่อนจากรอยแยกแม้ว่าจะชุบแล้วก็ตาม PA66 กำจัดสิ่งนี้โดยสิ้นเชิง
ลดน้ำหนักบน: เบากว่าเปลือกโลหะที่เทียบเท่ากัน 40% สำคัญมากสำหรับแขนโคมไฟแบบคานยื่นภายใต้แรงลม
สำหรับโครงการที่ต้องการการป้องกันโลหะอย่างชัดเจน (เช่น ไฟทางการแพทย์ที่ไวต่อ EMI) Reunion เสนอซีรีส์ทางเลือก แต่สำหรับ 95% ของการใช้งาน LED กลางแจ้ง PA66 มีประสิทธิภาพเหนือกว่าโลหะในต้นทุนการเป็นเจ้าของทั้งหมด
แรงบิดการผสมพันธุ์:ขันมือให้แน่นจนกระทั่งที่นั่งโอริง จากนั้นจึงทา0.4–0.6 นิวตันเมตร ด้วยประแจแรงบิด ไม่เกิน 0.8 Nm (การบีบอัดมากเกินไปจะทำให้โอริงบิดเบี้ยว)
การตรวจสอบโอริง:เปลี่ยนโอริง NBR ที่ติดตั้งไว้ล่วงหน้าทุกๆ ครั้ง24 เดือน สำหรับการติดตั้งที่มีการหมุนเวียนความร้อนรายวัน >30°C เดลต้า
รายการเคเบิล:รักษากเส้นผ่านศูนย์กลางของสายเคเบิล 5 × รัศมีการโค้งงอที่การคลายความเครียดเพื่อป้องกันช่องว่างขนาดเล็กรอบฉนวนลวด
ปฐมนิเทศ: เดินสายเคเบิลลงด้านล่างเสมอเพื่อหลีกเลี่ยงไม่ให้น้ำรวมอยู่ที่ส่วนต่อประสานของแผงด้านหลัง
Reunion เป็นผู้จัดหาชุดสายไฟที่ประกอบจากโรงงานพร้อมขั้วต่อแบบพรีทอร์ค ซึ่งช่วยลดความแปรปรวนในการติดตั้งภาคสนามสำหรับโครงการโครงสร้างพื้นฐานที่สำคัญ
