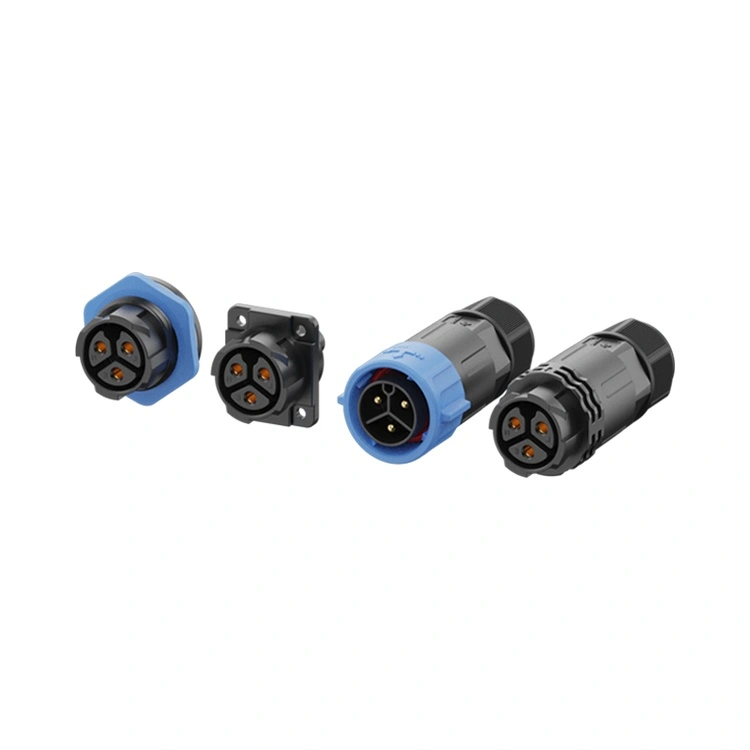

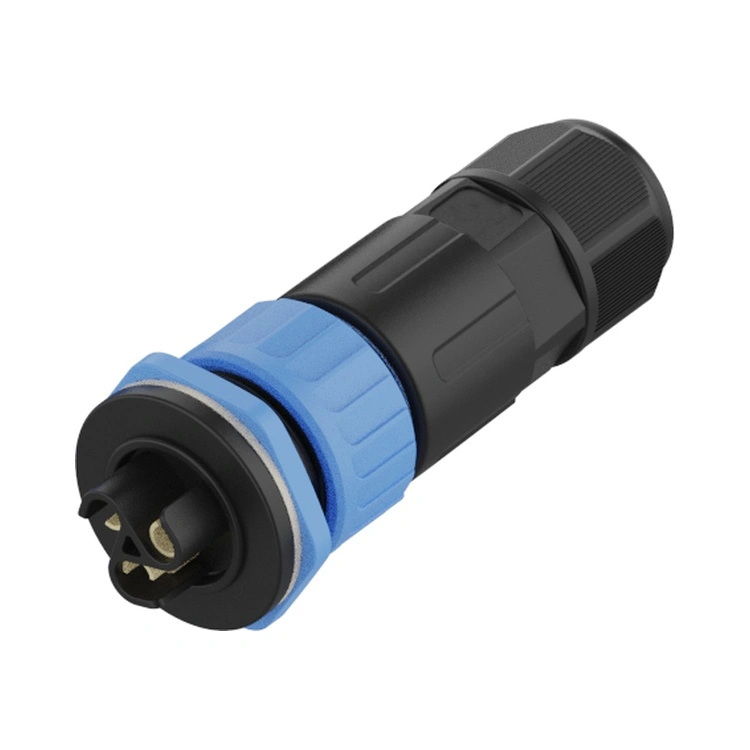

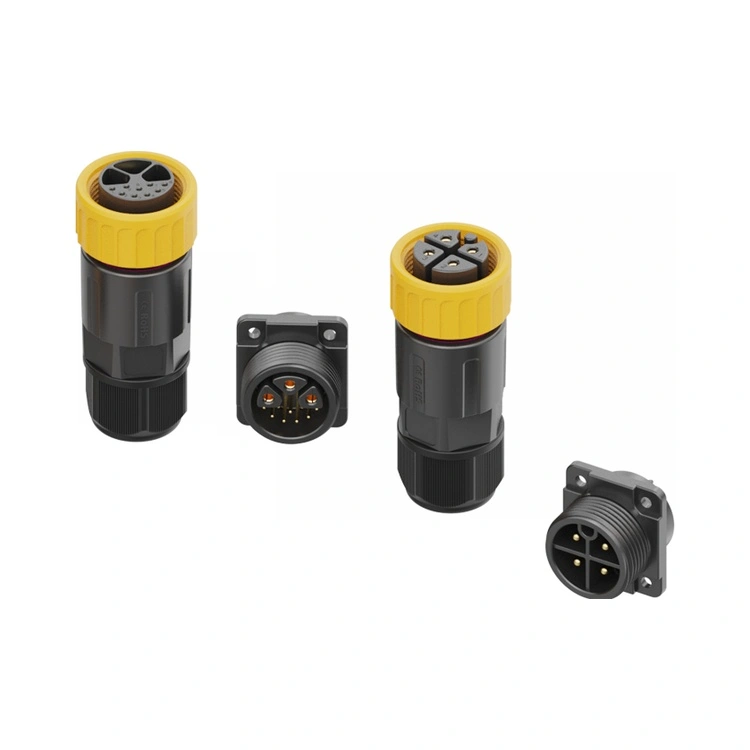

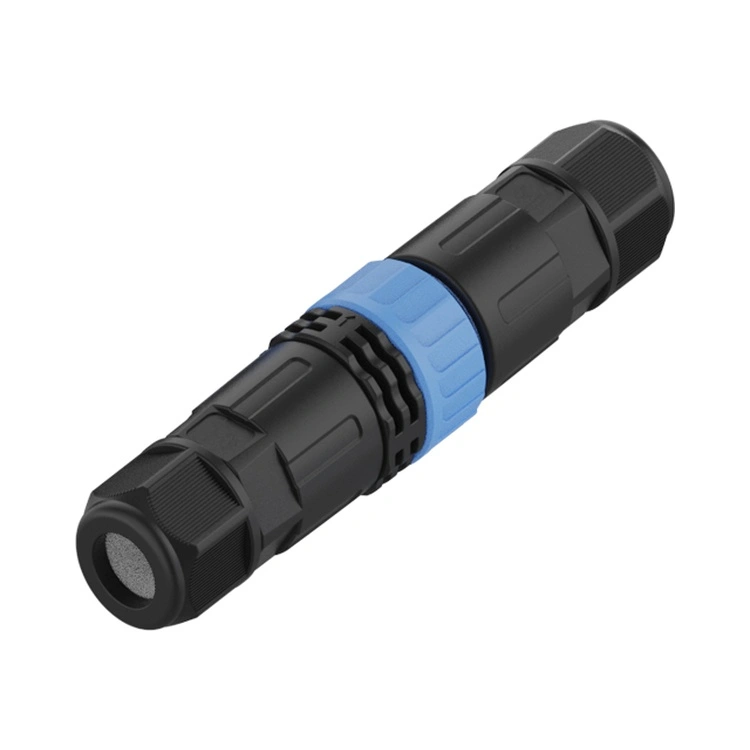

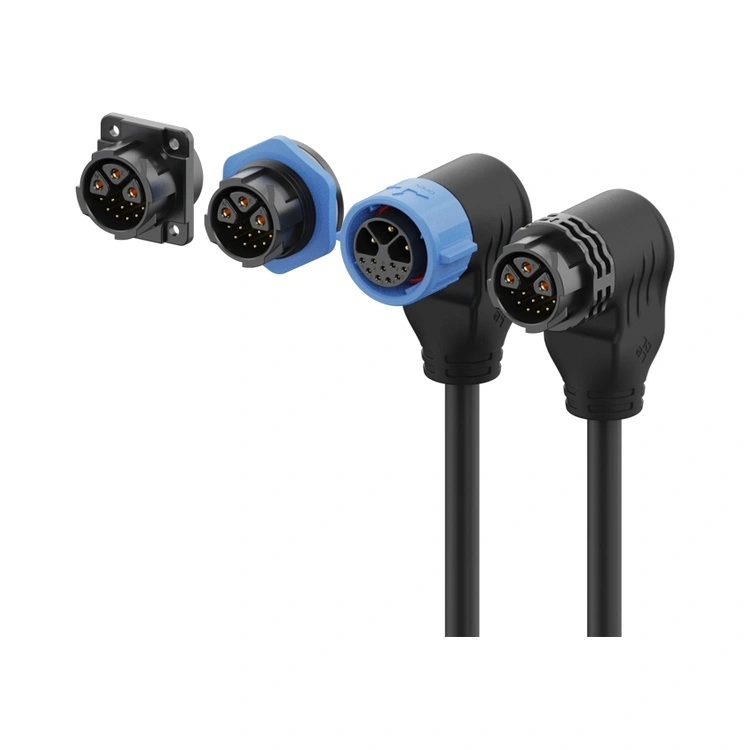

ขั้วต่อกันน้ำแบบพลาสติกซีรีส์ M25 เป็นตัวเชื่อมต่อระหว่างกันกระแสสูงที่ทนต่อการกัดกร่อนที่โดดเด่นของ Reunion ออกแบบมาสำหรับการใช้งานที่ต้องส่งพลังงานจำนวนมาก (สูงถึง 30A) ต้องอยู่ร่วมกับสภาพแวดล้อมที่รุนแรง ตัวเชื่อมต่อแบบเกลียวแบบเกลียวนี้รวมอินเทอร์เฟซขนาด 25 มม. ที่ทนทานเข้ากับการกันน้ำระดับ Ip67/IP68 และตัวเรือนเทอร์โมพลาสติก PA66 ที่มีความแข็งแรงสูง ซึ่งป้องกันการกัดกร่อนโดยเนื้อแท้ ไม่เป็นสนิม ไม่มีการเกิดออกซิเดชัน และไม่เสื่อมสภาพของการชุบ

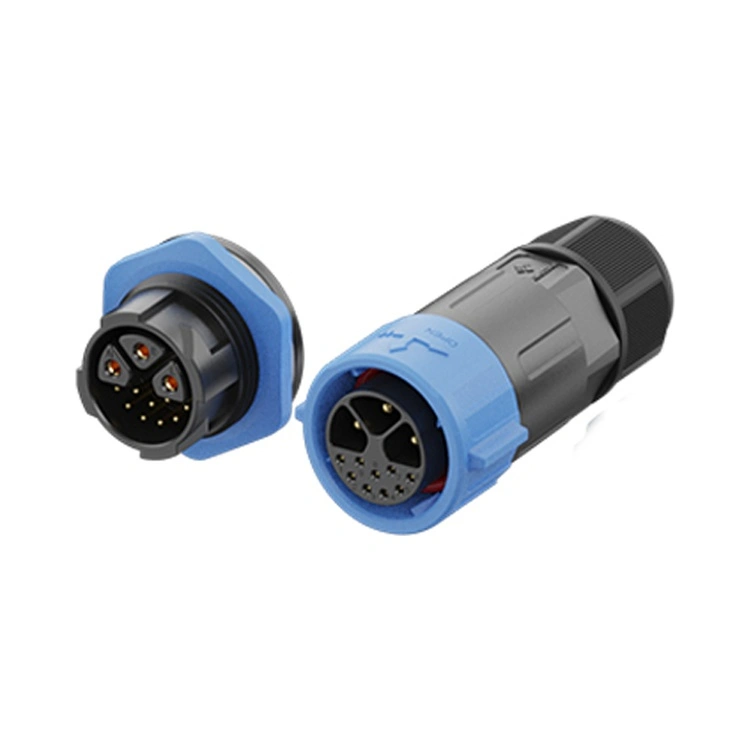

มีจำหน่ายในรูปแบบ 2 ถึง 12 พิน รวมถึงรูปแบบสัญญาณไฟไฮบริด
ซีรีส์ M25 รองรับทั้งการส่งพลังงานกระแสสูง (สูงสุด 20A) และสัญญาณควบคุมแรงดันต่ำภายในขั้วต่อเดียว
กลไกการล็อคแบบเกลียวเพื่อให้มั่นใจในความน่าเชื่อถือในการผสมพันธุ์ที่สม่ำเสมอตลอดหลายร้อยรอบ ในขณะที่หน้าสัมผัสถูกตัดเฉือนจากทองเหลืองพร้อมการชุบทองแบบคัดเลือกเพื่อรักษาความต้านทานการสัมผัสต่ำ Reunion ผลิตซีรีส์พลาสติก M25 ผ่านกระบวนการบูรณาการในแนวตั้ง ตั้งแต่การฉีดขึ้นรูปที่มีความแม่นยำไปจนถึงการประกอบอัตโนมัติและการทดสอบทางไฟฟ้า 100%
| คุณสมบัติ | ผลประโยชน์ |
| ที่อยู่อาศัย PA66 ป้องกันการกัดกร่อน | ไม่เป็นสนิม ไม่มีออกซิเดชัน—ออกแบบมาสำหรับสภาพแวดล้อมที่โดนละอองน้ำเกลือ ทะเล และสารเคมี |
| ลดน้ำหนักได้ถึง 60% | เบากว่าทองเหลืองเทียบเท่าอย่างเห็นได้ชัด—ลดภาระทางโครงสร้างบนอุปกรณ์และขายึด |
| การให้คะแนนปัจจุบันสูงถึง 30A | รองรับโหลดกำลังสูงสุดในซีรีส์ M เหมาะสำหรับมอเตอร์ขนาดใหญ่ ที่ชาร์จ EV และการจ่ายกำลัง |
| กันน้ำ IP67/IP68 | ทนทานต่อการจมน้ำอย่างต่อเนื่อง—เชื่อถือได้สำหรับการติดตั้งนอกชายฝั่ง ชายฝั่ง และน้ำท่วม |
| การกำหนดค่าไฮบริด 3+2, 3+5,3+9 | รวมพินกำลังไฟสูง 3 พิน (สูงสุด 20A) เข้ากับพินสัญญาณ 2 หรือ 5 หรือ 9 อัน ช่วยลดจำนวนสายเคเบิลและพื้นที่แผง |
| หน้าสัมผัสทองเหลืองชุบทอง | ความต้านทานการสัมผัสต่ำ (≤3mΩ) และการป้องกันการกัดกร่อน—รักษาประสิทธิภาพในสภาพแวดล้อมที่ชื้น |
| การล็อคเกลียว | การผสมพันธุ์ที่ทนต่อการสั่นสะเทือน—ป้องกันการคลายตัวจากการเคลื่อนไหวของเครื่องจักรหนักและการหมุนเวียนด้วยความร้อน |
| -40°C ถึง +105°C | ช่วงอุณหภูมิกว้างครอบคลุมสภาวะทางอุตสาหกรรม ทางทะเล และกลางแจ้งที่รุนแรง |
| พารามิเตอร์ | 2 พิน | 3 พิน | 4 พิน | 5 พิน | 6 พิน | 3+2-พิน | 3+5-พิน | 3+9-พิน |
| ระดับแรงดันไฟฟ้า | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| เรตติ้งปัจจุบัน | 30เอ | 30เอ | 20เอ | 20เอ | 15เอ | 20A+10A | 20A+5A | 20A+5A |
| ส่วนลวด | 0.75-4.0ตร.มม | 0.75-4.0ตร.มม | 0.5-2.5 มม.² | 0.5-2.5 มม.² | 0.25-1.5 มม.² | 0.25-2.5 มม.² | 0.25-2.5 มม.² | 0.25-2.5 มม.² |
อุณหภูมิในการทำงาน:-40°ซ ~ +105°ซ
ระดับการป้องกัน:IP65 / IP67 / IP68 (เงื่อนไขที่แต่งงานแล้ว)
วัสดุที่อยู่อาศัย:PA66
ติดต่อวัสดุ:ทองเหลืองชุบทอง
ความต้านทานการติดต่อ:≤3mΩ
รอบการผสมพันธุ์:≥500
น้ำหนัก:เบากว่าขั้วต่อทองเหลืองที่เทียบเคียงได้ประมาณ 60%
คะแนนความไวไฟ:UL 94 V-0
วัสดุทั้งหมดเป็นไปตาม RoHS
| ด้าน | ชุดพลาสติก Reunion M25 | ขั้วต่อโลหะ M25 | แบรนด์ตัวเชื่อมต่อพลาสติกระดับพรีเมียม |
| ความต้านทานการกัดกร่อน | ยอดเยี่ยม – PA66 | ขึ้นอยู่กับการชุบ – ความเสี่ยงต่อการเกิดสนิมในการพ่นเกลือ | ตัวแปร |
| น้ำหนัก | เบาขึ้นถึง 60% | หนัก – สายพันธุ์เมานท์ | คล้ายกับเรอูนียง |
| ราคา | ราคาที่เป็นมิตรต่อปริมาณ | สูงขึ้น 3-4 เท่า | สูงขึ้น 2-3 เท่า |
| เรตติ้งปัจจุบัน | สูงถึง 30A | สูงถึง 30A | โดยทั่วไปจะต่ำกว่า |
| ตัวเลือกไฮบริด | 3+2, 3+5 ,3+9พิน | จำกัด | จำกัด |
| การทดสอบทางไฟฟ้า 100% | ทุกยูนิต | ตามตัวอย่าง | ตามตัวอย่าง |
| การตรวจสอบย้อนกลับ | ERP ที่ติดตามได้ | ใช่ | ใช่ |
| เวลานำ | 15-17 วัน | 4-8 สัปดาห์ | 4-6 สัปดาห์ |
| การปรับแต่งขั้นต่ำ | ต่ำ (100 ชิ้น) | สูง (500+) | สูง (500+) |
| การรับรองมาตรฐาน ISO | 9001, 14001, 13485 | โดยปกติแล้ว 9001 | โดยปกติแล้ว 9001 |
| การรับรอง | ขอบเขต |
| ISO 9001:2015 | การจัดการคุณภาพ—การออกแบบ การผลิต และบริการหลังการขาย |
| ISO 14001:2015 | การจัดการสิ่งแวดล้อม—การลดของเสียที่ผ่านการตรวจสอบและแนวปฏิบัติที่ยั่งยืน |
| ISO 13485:2016 | การจัดการคุณภาพอุปกรณ์การแพทย์—ใช้ได้กับ M25 ที่ใช้ในอุปกรณ์วินิจฉัยหรือติดตาม |
| UL ได้รับการยอมรับ | การรับรองความปลอดภัยระดับส่วนประกอบสำหรับตลาดอเมริกาเหนือ |
| เป็นไปตามมาตรฐาน RoHS | ข้อจำกัดของสารอันตราย—เป็นไปตามข้อกำหนดของสหภาพยุโรป |
สายการผลิตตัวเชื่อมต่อพลาสติก M25 ของ Reunion ทำงานภายใต้การควบคุมกระบวนการที่เข้มงวด การกันน้ำระดับ IP67 ได้รับการตรวจสอบในทุกชุดการผลิตผ่านการทดสอบการแช่น้ำจริง (1 นาที 30 นาที) บันทึกการทดสอบ ใบรับรองวัสดุ และรายงานการตรวจสอบจะถูกเก็บไว้สำหรับแต่ละชุด
อัตรากระแสไฟของขั้วต่อพลาสติก M25 ถูกกำหนดโดยระบบหน้าสัมผัสและเกจสายไฟ ไม่ใช่วัสดุตัวเรือน ตัวเรือน PA66 เป็นเทอร์โมพลาสติกอุณหภูมิสูงที่มีอุณหภูมิเบี่ยงเบนความร้อนเกิน 200°C ซึ่งสูงกว่าช่วงการทำงานของตัวเชื่อมต่อที่ -40°C ถึง +105°C มาก หน้าสัมผัสนั้นเป็นทองเหลืองชุบทอง และพิกัดกระแสไฟ (สูงถึง 30A) ได้รับการตรวจสอบผ่านการทดสอบการเพิ่มขึ้นของอุณหภูมิตามมาตรฐาน IEC 60512 ในการทดสอบของเรา อุณหภูมิที่เพิ่มขึ้นของขั้วต่อพลาสติก M25 ที่กระแสไฟที่กำหนดอยู่ภายในขีดจำกัดเดียวกันกับขั้วต่อโลหะที่เทียบเท่ากัน ค่าการนำความร้อนที่ต่ำกว่าของตัวเรือนได้รับการชดเชยด้วยรูปทรงของฉนวนที่ได้รับการปรับปรุงและการออกแบบหน้าสัมผัสที่กระจายความร้อนได้อย่างมีประสิทธิภาพผ่านตัวนำสายเคเบิลและส่วนต่อประสานของแผง
ใช่ ขั้วต่อพลาสติก M25 เหมาะอย่างยิ่งสำหรับการใช้งานการชาร์จ EV โดยเฉพาะ:
สถานีชาร์จ AC ที่ติดตั้งในบริเวณชายฝั่งทะเลหรือมีความชื้นสูง
ที่ชาร์จแบบออนบอร์ดต้องใช้การเชื่อมต่อที่ทนต่อการกัดกร่อน
อินเทอร์เฟซการจัดการแบตเตอรี่ที่รวมพลังงานและสัญญาณ
คุณสมบัติป้องกันการกัดกร่อนของตัวเรือน PA66 มีประโยชน์อย่างยิ่งสำหรับเครื่องชาร์จ EV ที่ติดตั้งในพื้นที่ชายฝั่ง (สเปรย์เกลือ) สภาพแวดล้อมในเมือง (เกลือบนถนนในฤดูหนาว) หรือเขตอุตสาหกรรม (การสัมผัสสารเคมี) การซีลระดับ IP68 ป้องกันฝนและการชะล้าง สำหรับการชาร์จเร็ว DC (100A+) เราขอแนะนำขั้วต่ออุตสาหกรรมขนาดใหญ่ที่ออกแบบมาสำหรับการใช้งาน DC กระแสสูงโดยเฉพาะ
