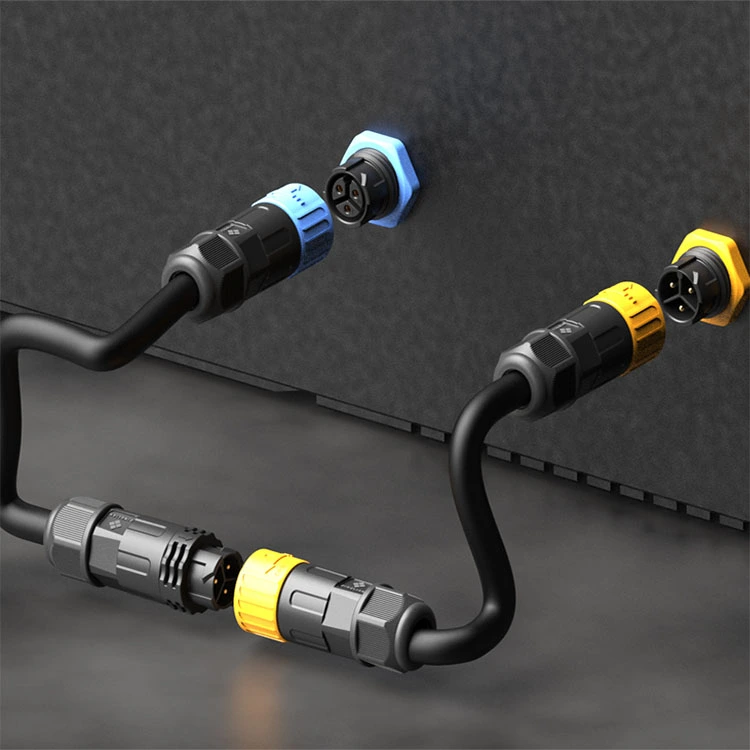

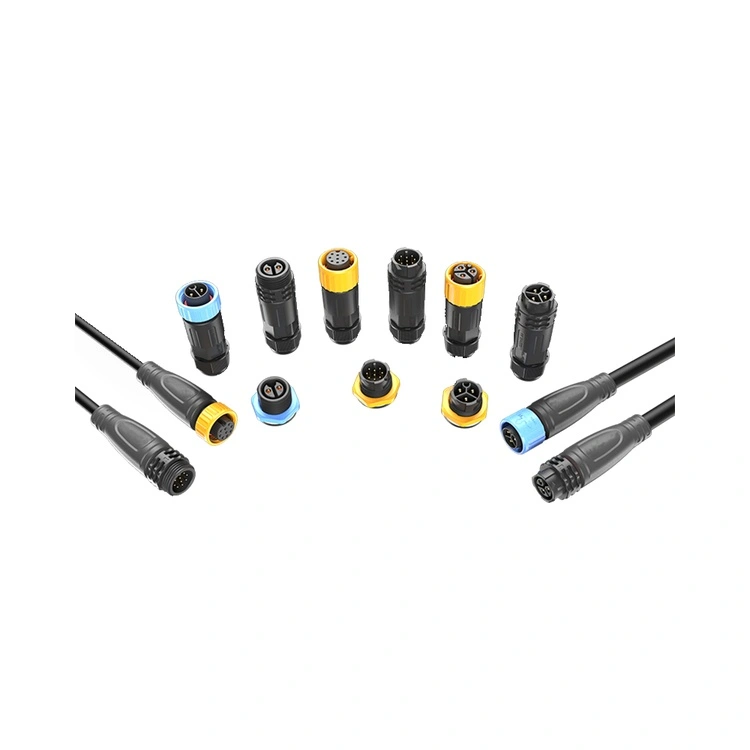

ขั้วต่อกันน้ำซีรีส์ M25 เป็นตัวเชื่อมต่อทางอุตสาหกรรมที่มีความจุสูงสุดของ Reunion ภายในตระกูล M-ซีรีส์ ซึ่งได้รับการออกแบบมาเพื่อการใช้งานที่ต้องส่งพลังงานจำนวนมากร่วมกับการปกป้องสิ่งแวดล้อม ตัวเชื่อมต่อแบบเกลียวแบบเกลียวนี้รวมอินเทอร์เฟซขนาด 25 มม. ที่ทนทานเข้ากับการปิดผนึกระดับ IP67/IP68 ทำให้เหมาะสำหรับอุปกรณ์ที่ใช้งานหนัก การเชื่อมต่อมอเตอร์ ระบบจ่ายไฟฟ้า โครงสร้างพื้นฐานการชาร์จ EV และการติดตั้งพลังงานหมุนเวียนที่ความชื้น ฝุ่น และการสั่นสะเทือนถือเป็นความท้าทายอย่างต่อเนื่อง

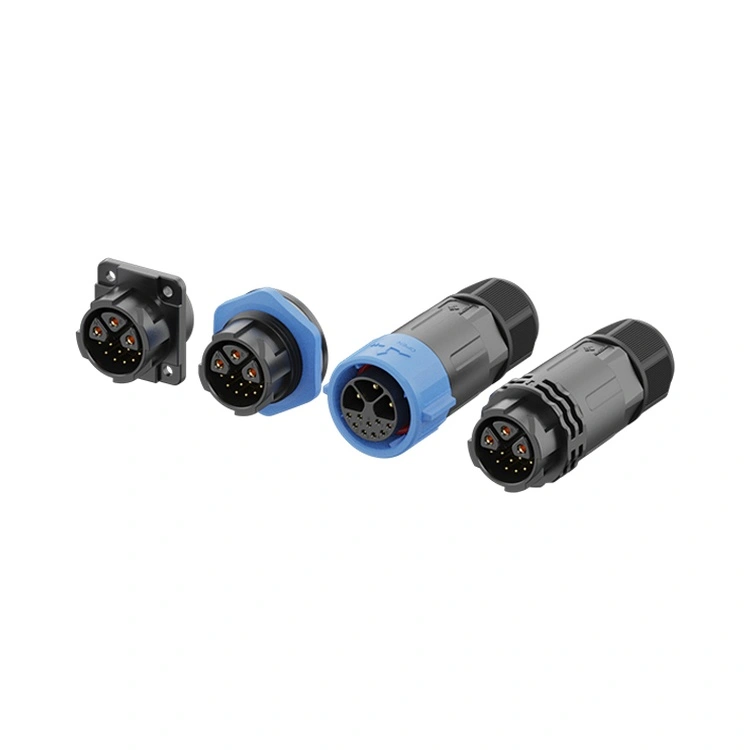

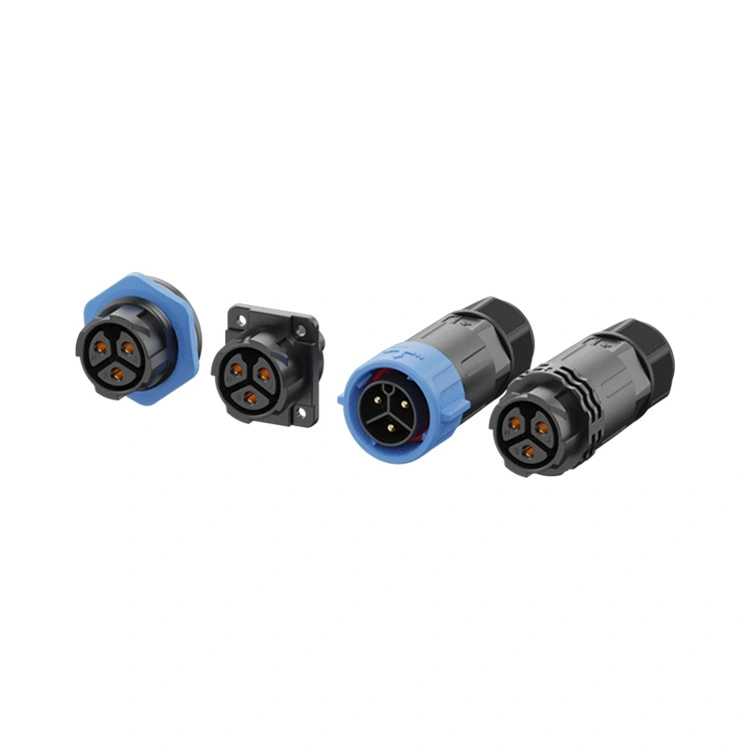

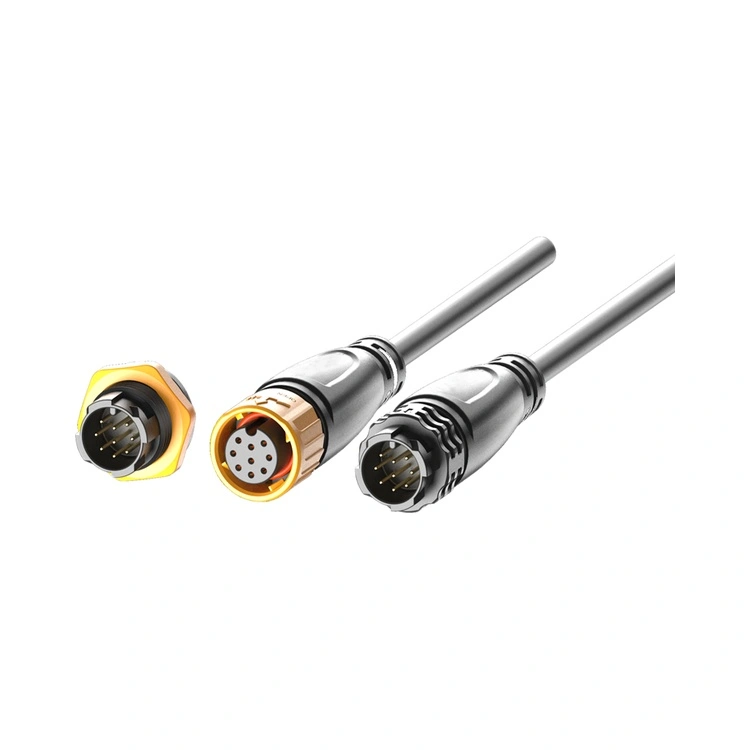

มีจำหน่ายในรูปแบบ 2 ถึง 12 พิน รวมถึงตัวแปรสัญญาณพลังงานไฮบริด 5, 3+9 พินที่รวมหน้าสัมผัสพลังงานกระแสสูงกับหน้าสัมผัสสัญญาณแรงดันต่ำในตัวเครื่องเดียว ซีรีส์ M25 รองรับการใช้งานพลังงานสูงที่หลากหลาย
หน้าสัมผัสถูกตัดเฉือนจากทองเหลืองพร้อมการชุบทองแบบเฉพาะจุด โดยคงความต้านทานหน้าสัมผัสต่ำและเสถียรตลอดรอบการผสมพันธุ์หลายร้อยรอบ กระแสสูงสุดที่สามารถรองรับได้คือ 30A ต่อหน้าสัมผัส

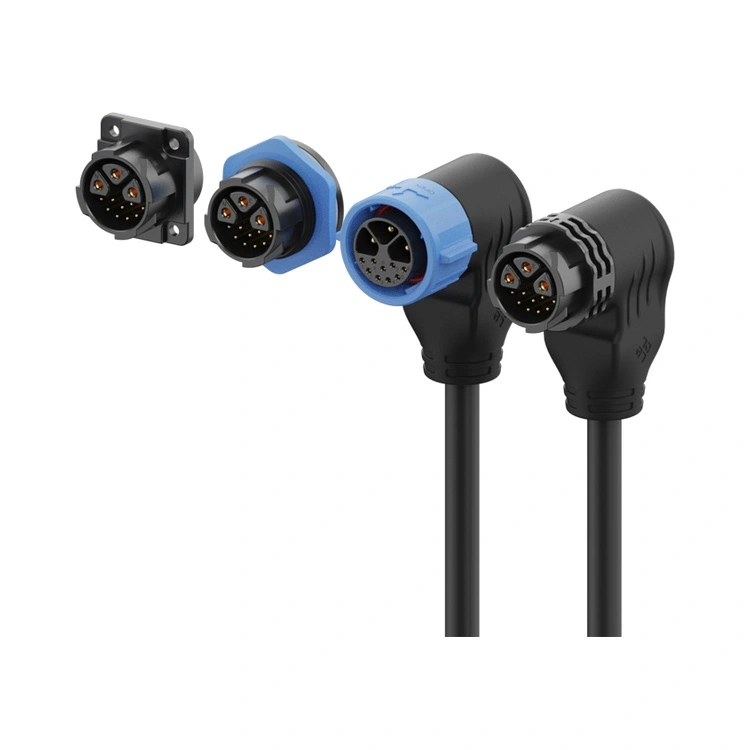

Reunion ผลิตซีรีส์ M25 ผ่านกระบวนการบูรณาการในแนวตั้ง ตั้งแต่การตัดเฉือนที่มีความแม่นยำไปจนถึงการประกอบอัตโนมัติและการทดสอบทางไฟฟ้า 100% มีให้เลือกทั้งแบบติดตั้งบนแผงและแบบติดตั้งสายเคเบิลพร้อมบัดกรี
| คุณสมบัติ | ผลประโยชน์ |
| การให้คะแนนปัจจุบันสูงถึง 30A | รองรับโหลดกำลังสูงสุดในซีรีส์ M เหมาะสำหรับมอเตอร์ขนาดใหญ่ ที่ชาร์จ EV และการจ่ายกำลังทางอุตสาหกรรม |
| กันน้ำ IP67 | ทนทานต่อฝุ่นละออง การแช่ชั่วคราว และการแช่นานขึ้น—เชื่อถือได้สำหรับสภาพแวดล้อมกลางแจ้งและสภาพแวดล้อมที่มีการชะล้าง |
| ตัวเลือกไฮบริด 3+2, 3+5 ,3+9พิน | รวมพินกำลังไฟสูง (สูงสุด 20A) เข้ากับพินสัญญาณแรงดันต่ำในตัวเชื่อมต่อเดียว ซึ่งช่วยลดจำนวนสายเคเบิลและพื้นที่แผง |
| กลไกการล็อคแบบเกลียว | การผสมพันธุ์ที่ทนต่อการสั่นสะเทือน—ป้องกันการคลายตัวจากการเคลื่อนไหวของเครื่องจักรหนักและการหมุนเวียนด้วยความร้อน |
| หน้าสัมผัสทองเหลืองชุบทอง | ความต้านทานการสัมผัสต่ำ (≤3mΩ) และการป้องกันการกัดกร่อน—รักษาประสิทธิภาพในสภาพแวดล้อมที่ชื้นและกลางแจ้ง |
| ฉนวนเทอร์โมพลาสติกอุณหภูมิสูง | การทำงาน -40°C ถึง +105°C ครอบคลุมสภาวะอุณหภูมิอุตสาหกรรมและกลางแจ้งที่รุนแรง |
| ที่อยู่อาศัยพลาสติกทั้งหมด | วัสดุเทอร์โมพลาสติกอุณหภูมิสูง-เหมาะสำหรับสภาพแวดล้อมที่รุนแรง |
| ตัวเลือกการสิ้นสุดหลายรายการ | บัดกรี จุ่ม-บัดกรี—ปรับให้เข้ากับวิธีการประกอบต่างๆ |
| พารามิเตอร์ | 2 พิน | 3 พิน | 4 พิน | 5 พิน | 6 พิน | 3+2-พิน | 3+5-พิน | 3+9-พิน |
| ระดับแรงดันไฟฟ้า | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| เรตติ้งปัจจุบัน | 30เอ | 30เอ | 20เอ | 20เอ | 15เอ | 20A+10A | 20A+5A | 20A+5A |
| ส่วนลวด | 0.75-4.0ตร.มม | 0.75-4.0ตร.มม | 0.5-2.5 มม.² | 0.5-2.5 มม.² | 0.25-1.5 มม.² | 0.25-2.5 มม.² | 0.25-2.5 มม.² | 0.25-2.5 มม.² |
อุณหภูมิในการทำงาน:-40°ซ ~ +105°ซ
ระดับการป้องกัน:IP65 / IP67 / IP68 (เงื่อนไขที่แต่งงานแล้ว)
วัสดุที่อยู่อาศัย:เทอร์โมพลาสติกอุณหภูมิสูง
ติดต่อวัสดุ:ทองเหลืองชุบทอง
ความต้านทานการติดต่อ:≤3mΩ
รอบการผสมพันธุ์:≥500
คะแนนความไวไฟ:UL 94 V-0
วัสดุทั้งหมดเป็นไปตาม RoHS
| ด้าน | ซีรีส์เรอูนียง M25 | แบรนด์ M25 ระดับพรีเมียมของยุโรป | M25 ที่ไม่มีแบรนด์ราคาประหยัด |
| ราคา | ราคาที่เป็นมิตรต่อปริมาณ | สูงขึ้น 3-4 เท่า | ถูกกว่าล่วงหน้า |
| เรตติ้งปัจจุบัน | สูงถึง 30A | โดยทั่วไปสูงถึง 25A | ตัวแปร มักจะพูดเกินจริง |
| ตัวเลือกไฮบริด | 3+2, 3+5,3+9 – มาตรฐาน | จำกัด | ไม่ได้นำเสนอ |
| การตรวจสอบ IP67 | ผ่านการทดสอบการจุ่มเป็นกลุ่ม | ทดสอบเป็นกลุ่ม | ไม่ได้รับการยืนยัน |
| การทดสอบทางไฟฟ้า 100% | ทุกยูนิต | ตามตัวอย่าง | สุ่มหรือไม่มีเลย |
| ชุบทอง | มาตรฐาน | ≥0.2-0.4µm | บางหรือไม่มีเลย |
| การตรวจสอบย้อนกลับ | ERP สามารถตรวจสอบย้อนกลับได้ตั้งแต่เรซินไปจนถึงตัวเชื่อมต่อที่เสร็จสิ้นแล้ว | ใช่ | ไม่มี |
| เวลานำ | 12-15 วัน | 4-8 สัปดาห์ | คาดเดาไม่ได้ |
| การปรับแต่งขั้นต่ำ | ต่ำ (100 ชิ้น) | สูง (500+) | ไม่ได้นำเสนอ |
| การสนับสนุนด้านเทคนิค | ตอบกลับตลอด 24 ชั่วโมงจากทีมวิศวกร 10 คน | ดีแต่ช้ากว่า | จำกัด |
| การรับรองมาตรฐาน ISO | 9001, 14001, 13485 | โดยปกติแล้ว 9001 | โดยทั่วไปไม่มีเลย |
ข้อได้เปรียบของเรอูนียง: คุณจะได้รับเอกสารการปิดผนึกระดับ IP67 การกำหนดค่าสัญญาณไฟแบบไฮบริด และพิกัดปัจจุบันสูงถึง 30A ทั้งหมดนี้ในราคาที่คุ้มค่า โดยไม่ต้องเสียค่าใช้จ่ายระดับพรีเมียมของแบรนด์ในยุโรป
| การรับรอง | ขอบเขต |
| ISO 9001:2015 | การจัดการคุณภาพ—การออกแบบ การผลิต และบริการหลังการขาย |
| ISO 14001:2015 | การจัดการสิ่งแวดล้อม—การลดของเสียที่ผ่านการตรวจสอบและแนวปฏิบัติที่ยั่งยืน |
| ISO 13485:2016 | การจัดการคุณภาพอุปกรณ์การแพทย์—ใช้ได้กับ M25 ที่ใช้ในอุปกรณ์วินิจฉัยหรือติดตาม |
| UL ได้รับการยอมรับ | การรับรองความปลอดภัยระดับส่วนประกอบสำหรับตลาดอเมริกาเหนือ |
| เป็นไปตามมาตรฐาน RoHS | ข้อจำกัดของสารอันตราย—เป็นไปตามข้อกำหนดของสหภาพยุโรป |
| การพิจารณา | ม20 | ม25 |
| กระแสสูงสุด | 20เอ | 30เอ |
| ความทนทานทางกล | มาตรฐาน | แข็งแกร่งยิ่งขึ้น—เปลือกใหญ่ขึ้น ผนังหนาขึ้น |
| ความจุของสายเคเบิล | สูงถึง 2.0 มม.² | สูงถึง 4.0 มม.² |
| พื้นที่แผง | กะทัดรัดยิ่งขึ้น | ต้องใช้คัตเอาท์ที่ใหญ่กว่า |
| ตัวเลือกไฮบริด | เลขที่ | 3+2, 3+5,3+9 |
เลือก M25 เมื่อ:
คุณต้องการความทนทานเชิงกลสูงสุดสำหรับการใช้งานหนัก
การใช้งานของคุณเกี่ยวข้องกับสายเคเบิลขนาดใหญ่หรือมีความเครียดทางกลที่สูงขึ้น
คุณต้องมีเปลือกที่ใหญ่ที่สุดเพื่อให้ถือได้ง่ายด้วยมือที่สวมถุงมือ
พื้นที่แผงของคุณอนุญาตให้มีช่องเจาะขนาดใหญ่กว่า 25 มม.
เลือก M20 เมื่อ พื้นที่แผงมีจำกัด หรือการใช้งานไม่ต้องการความทนทานเชิงกลเพิ่มเติม
ใช่ ซีรีส์ M25 เหมาะอย่างยิ่งสำหรับโครงสร้างพื้นฐานการชาร์จ EV โดยเฉพาะอย่างยิ่งสำหรับ:
สถานีชาร์จไฟฟ้ากระแสสลับ
ที่ชาร์จออนบอร์ด (กระแส DC ปานกลาง)
อินเทอร์เฟซระบบการจัดการแบตเตอรี่ (ไฟ + สัญญาณ)
อัตรากระแสไฟ 30A ของ M25 การปิดผนึก IP67 และการกำหนดค่าสัญญาณพลังงานแบบไฮบริด ทำให้ M25 เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการใช้งานการชาร์จ EV หลายประเภท สำหรับการชาร์จเร็ว DC (100A+) เราขอแนะนำขั้วต่ออุตสาหกรรมขนาดใหญ่ที่ออกแบบมาโดยเฉพาะสำหรับการใช้งาน DC กระแสสูง
เพื่อให้บรรลุและรักษาระดับการปิดผนึก IP67 Reunion แนะนำ:
แรงบิดการผสมพันธุ์ – ขันน็อตข้อต่อให้แน่นด้วยมือจนกระทั่งโอริงสัมผัสกับพื้นผิวแผง จากนั้นใช้แรงบิดเพิ่มเติม 1.2-1.5 นิวตันเมตรโดยใช้ประแจปอนด์ ไม่เกิน 1.8Nm.
การตรวจสอบโอริง – เปลี่ยนโอริงหากมองเห็นการเสียรูป แตกร้าว หรือแข็งตัว
กำหนดการทดแทน – สำหรับการใช้งานที่มีความต้องการสูง (การชะล้างรายวัน การสัมผัสกลางแจ้ง) ให้เปลี่ยนโอริงเป็นประจำทุกปี สำหรับสภาพแวดล้อมอุตสาหกรรมมาตรฐาน ทุก 2-3 ปี
รัศมีการโค้งงอของสายเคเบิล– รักษาเส้นผ่านศูนย์กลางของสายเคเบิลขั้นต่ำ 5× ที่ทางเข้าตัวเชื่อมต่อ
การวางแนวสายเคเบิล– สำหรับการใช้งานกลางแจ้ง/งานล้าง ให้วางทางออกของสายเคเบิลลงด้านล่างเพื่อป้องกันไม่ให้ของเหลวรวมตัวกันใกล้กับส่วนเชื่อมต่อซีล
