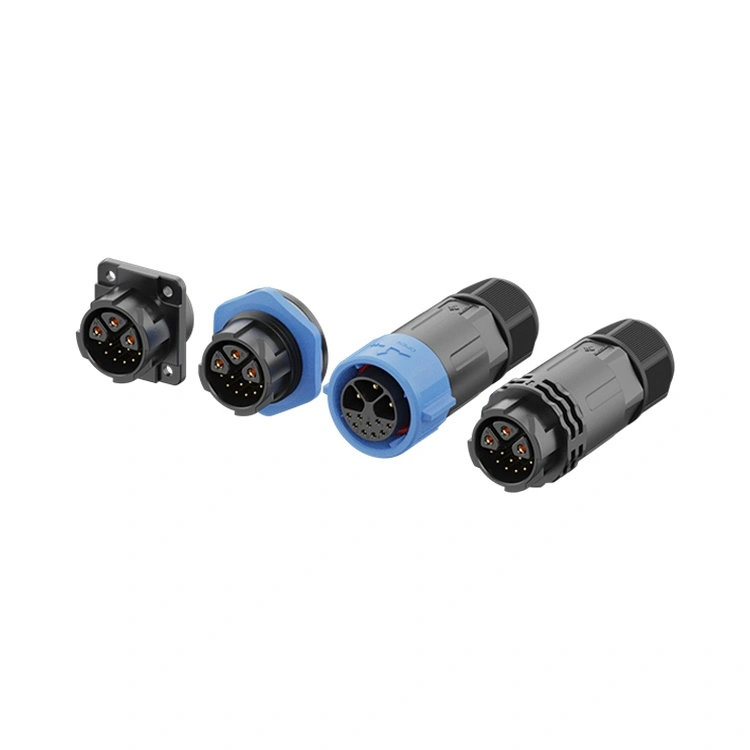

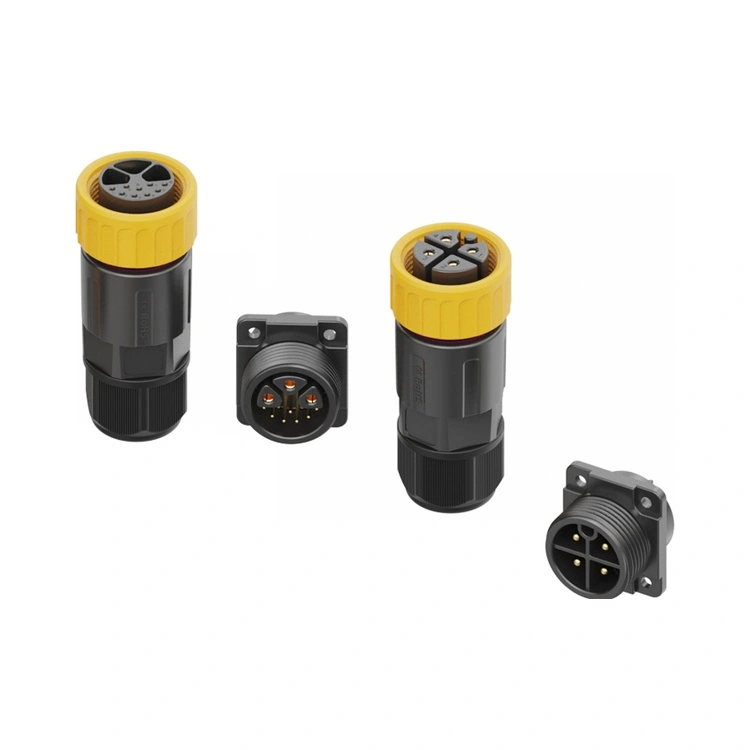

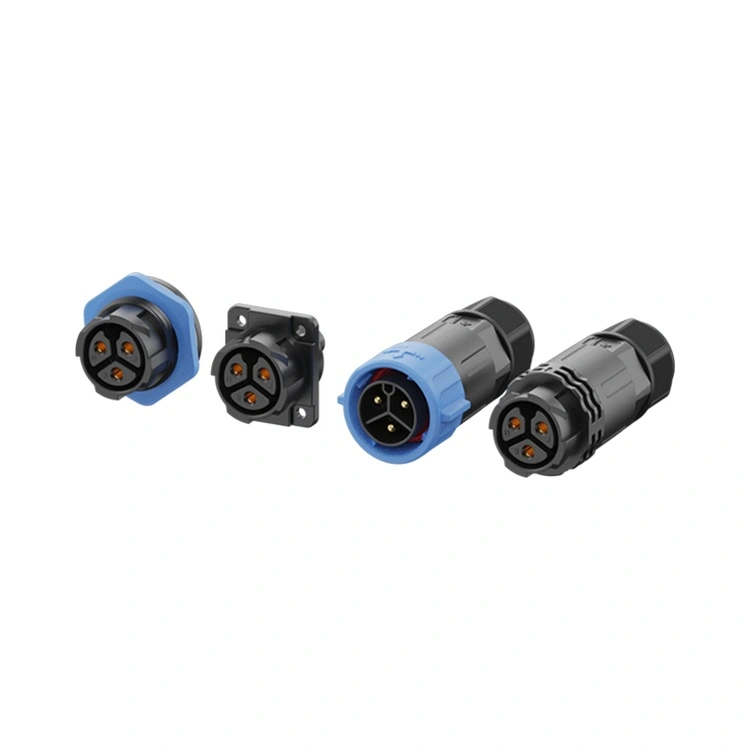

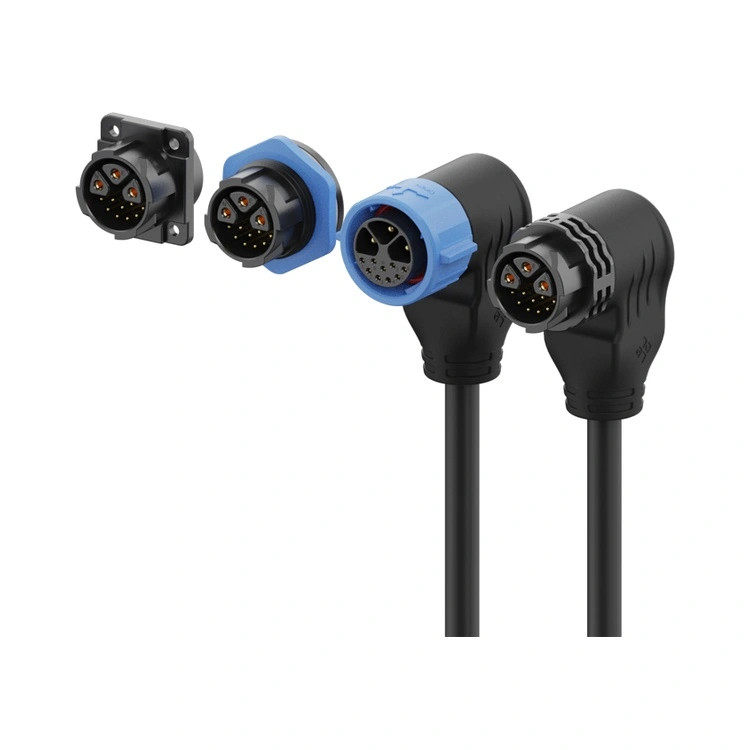

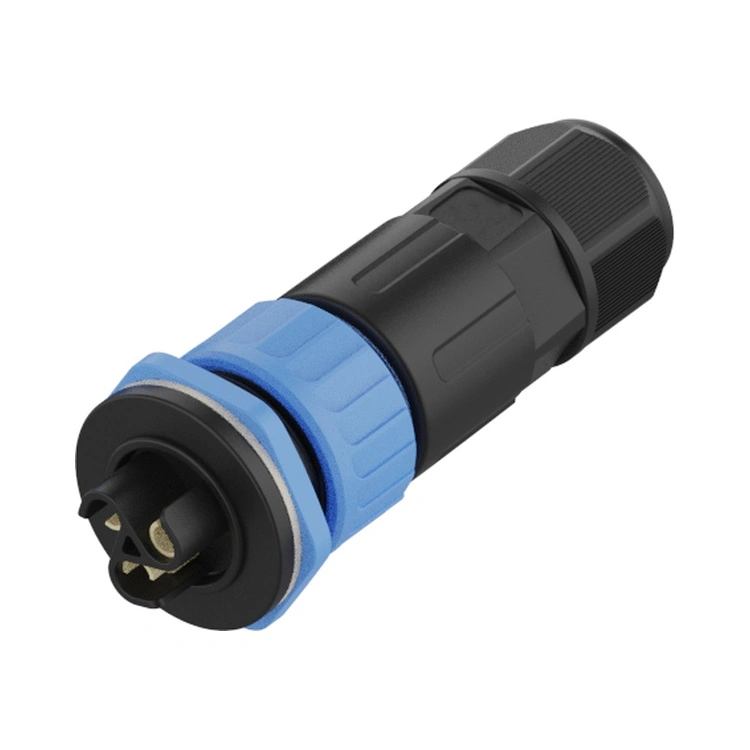

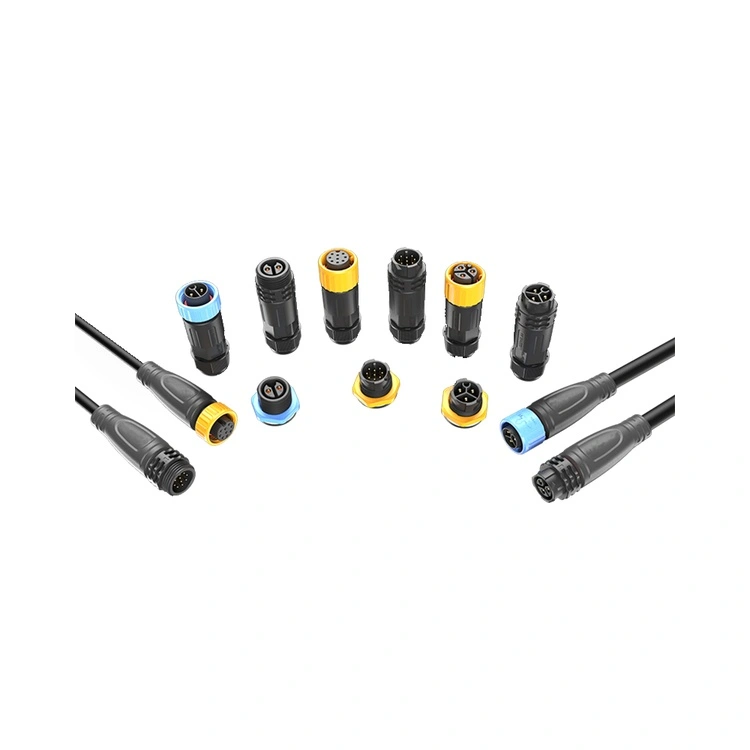

ขั้วต่อไฟ LED ซีรีส์ Reunion M25 สร้างขึ้นโดยเฉพาะสำหรับอุปกรณ์ติดตั้งที่มีกำลังไฟสูงกว่า 1,000W ซึ่งการหมุนเวียนด้วยความร้อน (ΔT สูงถึง 145°C) และการกระแทกทางกล โดยทั่วไปจะทำให้โซลูชัน M20 มาตรฐานเสื่อมคุณภาพ ซีรีส์นี้ต่างจากสำเนาทั่วไป โดยกำหนดให้ทุกชุดการผลิตต้อง:
1) การทดสอบความต้านทานฮิโปตและการสัมผัส 100%
2)การทดสอบการกันน้ำระดับ IP67 – ความลึก 1 เมตร 30 นาที บันทึกด้วยบันทึกวิดีโอ
3) การตรวจสอบการช็อกด้วยความร้อน – 500 รอบตั้งแต่ -40°C ถึง +105°C โดยไม่มีการคลายตัวของซีล
โปรโตคอลการทดสอบนี้ระบุถึงโหมดความล้มเหลว #1 ในระบบ LED กลางแจ้งโดยตรง: การกัดกร่อนแบบเฟรตแบบไมโครโมชัน ซึ่งเกิดจากการแกว่งของสายเคเบิลที่เกิดจากลม กลไกการล็อคแบบเกลียว (แรงบิดที่แนะนำ 1.2–1.5 นิวตันเมตร) จะรักษาแรงดันอินเทอร์เฟซให้สูงกว่า 80N ทำให้มั่นใจได้ถึงการสัมผัสที่มั่นคงแม้ว่าจะติดตั้งบนเสาสูง 50 ม. ของสนามกีฬาก็ตาม
| เกณฑ์การคัดเลือก | คอนเนคเตอร์ไฟ LED Reunion M25 Series | ซีรี่ส์ M20 (ความจุต่ำกว่า) | M25 หน้าตาเหมือน Unbranded |
| กระแสต่อเนื่องสูงสุด | 30A (ต่อพิน) | 30A (แต่ลดลงเหลือ 22A ที่ 85°C) | อ้างสิทธิ์ 30A แต่ล้มเหลวที่ 25A (ไม่มีรายงานภาพความร้อน) |
| ตัวเลือกพินไฮบริด | 3+2 / 3+5 /3+9 พิน | 2+2 เท่านั้น (กำหนดเองขั้นต่ำ 500+) | ไม่มี – กระสุนพลังเท่านั้น |
| กันน้ำ IP67 | ทุกชุด – ผ่านการทดสอบการจุ่มและเก็บรูปภาพไว้ | ตามตัวอย่าง (1 ต่อ 1,000) | ไม่ได้จัดทำเป็นเอกสาร |
| ที่พักเคเบิล OD | 6–12 มม. (ลายนูนที่เหมาะกับถุงมือ) | 4–8 มม | 5–10 มม. (การคลายความเครียดไม่ดี) |
| เวลานำ (1,000 ชิ้น) | 15–20 วัน | 4–6 สัปดาห์ | คาดเดาไม่ได้ (มักจะ dropshipped) |
| การตรวจสอบย้อนกลับ | รหัสชุดงาน ERP → ใบรับรองวัตถุดิบ | ระดับแบทช์ | ไม่มี |
คำแนะนำ: ระบุขั้วต่อไฟ LED ซีรีส์ Reunion M25 สำหรับโครงการใดๆ ที่มี ROI > 3 ปี และค่าใช้จ่ายในการหยุดทำงานโดยไม่ได้วางแผนเกิน 2,000 เหรียญสหรัฐ/ชั่วโมง (เช่น ลานจอดสนามบิน ระบบไฟส่องสว่างในอุโมงค์ทางออก)
| พารามิเตอร์ | 2 พิน | 3 พิน | 4 พิน | 5 พิน | 6 พิน | 3+2-พิน | 3+5-พิน | 3+9-พิน |
| ระดับแรงดันไฟฟ้า | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| เรตติ้งปัจจุบัน | 30เอ | 30เอ | 20เอ | 20เอ | 15เอ | 20A+10A | 20A+5A | 20A+5A |
| ส่วนลวด | 0.75-4.0ตร.มม | 0.75-4.0ตร.มม | 0.5-2.5 มม.² | 0.5-2.5 มม.² | 0.25-1.5 มม.² | 0.25-2.5 มม.² | 0.25-2.5 มม.² | 0.25-2.5 มม.² |
พินสัญญาณ 5 ตัวในการกำหนดค่า 3+5 ได้รับการปกป้องอย่างอิสระด้วยระยะพิทช์ 2.54 มม. โดยให้การลดทอนสัญญาณครอสทอล์ค >40dB ที่ 250kHz ซึ่งสำคัญมากสำหรับการสื่อสารสองทิศทาง DMX512 RDM สำหรับแอปพลิเคชัน DALI-2 รุ่น 3+2 พิน (สายสัญญาณ 2 เส้น) รองรับการกำหนดตำแหน่งได้มากถึง 64 ตัวต่อลูป ในขณะที่ยังคงรางจ่ายไฟ 30A คู่มือการเดินสายไฟที่เป็นประโยชน์สำหรับตัวระบุ:
3+5 พิน: พิน 1–3 = L1/L2/L3 (3 เฟส, 20A ต่อพิน); พิน 4–5 = ต้าหลี่ +/-; พิน 6–7 = ข้อมูล DMX+ / ข้อมูล- ; Pin 8 = DMX ทั่วไป (อ้างอิงโล่)
3+2 พิน: พิน 1–3 = L/N/PE (เฟสเดียว 30A หรือ 3 เฟส 20A); พิน 4–5 = 0-10V ลดแสงหรือ DALI
สถาปัตยกรรมแบบไฮบริดนี้ช่วยลดแรงงานภาคสนามโดยกำจัดการเชื่อมต่อเทอร์มินัลบล็อกถึง 40%
ตอบ: ฉนวนเทอร์โมพลาสติกอุณหภูมิสูง (UL 94 V-0) คงความต้านทานแรงกระแทก >6 kJ/m² ที่ -40°C (ทดสอบตาม ISO 179) โอริงซิลิโคนรักษาชุดการบีบอัด <20% หลังจากรอบสตาร์ทเย็น 500 รอบ
สำหรับโครงการที่ควบคุมโดย DALI มาตรฐาน เราขอแนะนำการกำหนดค่า 3+2:
พินไฟ 3 พิน (แต่ละอัน 20A) สำหรับอินพุตไดรเวอร์ LED
พินสัญญาณ 2 อัน (แต่ละอัน 10A) สำหรับข้อมูล DALI
ซึ่งให้พลังงานเพียงพอสำหรับโคมไฟกำลังวัตต์สูงและรองรับการสื่อสาร DALI ในระยะสูงสุด 300 เมตร สำหรับการควบคุมสีแบบหลายช่องสัญญาณหรือการตอบสนองของเซ็นเซอร์ในตัว ให้เลือกตัวแปร 3+5 หรือ 3+9 การกำหนดค่าทั้งหมดจะรักษาความสมบูรณ์ของสัญญาณสำหรับโปรโตคอล DALI, DMX, 0-10V และ RS-485
