สรุปบทความ:เนื่องจากเครือข่ายอีเทอร์เน็ตอุตสาหกรรมมีความสำคัญมากขึ้นในระบบอัตโนมัติ วิชันซิสเต็ม ระบบเฝ้าระวัง ระบบ LED และอุปกรณ์อัจฉริยะ ความน่าเชื่อถือของตัวเชื่อมต่อส่งผลโดยตรงต่อความสมบูรณ์ของข้อมูลและเวลาทำงานของระบบเรอูนียงของขั้วต่อสัญญาณ RJ45ผสมผสานอินเทอร์เฟซ RJ45 ที่คุ้นเคยเข้ากับการป้องกันทางกลไกระดับอุตสาหกรรม การกำหนดค่าการติดตั้งที่ยืดหยุ่น และประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ ด้วยการรองรับอัตราข้อมูลสูงสุด 10 Gbps, CAT5e ผ่านสายเคเบิล CAT7, ตัวเลือกการป้องกัน IP50/IP67 และรอบการจับคู่อย่างน้อย 2,000 รอบ ได้รับการออกแบบมาสำหรับแอปพลิเคชันที่ตัวเชื่อมต่อ RJ45 เชิงพาณิชย์ทั่วไปอาจไม่ให้ความทนทานต่อสภาพแวดล้อมที่เพียงพอหรือความเสถียรในระยะยาว

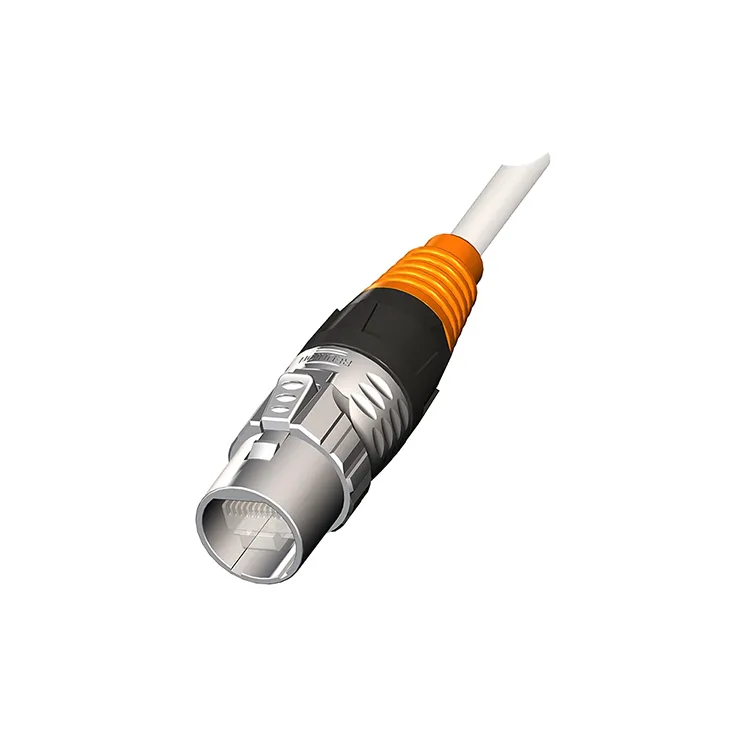

หนึ่งขั้วต่อสัญญาณ RJ45เป็นส่วนประกอบการเชื่อมต่ออีเทอร์เน็ตที่ออกแบบมาเพื่อสร้างการเชื่อมต่อทางกายภาพที่เชื่อถือได้ระหว่างอุปกรณ์เครือข่าย สายเคเบิล ระบบควบคุม และอุปกรณ์อุตสาหกรรม แม้ว่าตัวเชื่อมต่อ RJ45 ทั่วไปจะใช้กันอย่างแพร่หลายในสำนักงานและเครือข่ายเชิงพาณิชย์ การใช้งานในอุตสาหกรรมมักจะทำให้ตัวเชื่อมต่อสัมผัสกับการสั่นสะเทือน ความชื้น ฝุ่น การเปลี่ยนแปลงของอุณหภูมิ การผสมพันธุ์ซ้ำ ๆ และความเครียดทางกล
ด้วยเหตุนี้ การออกแบบ RJ45 ระดับอุตสาหกรรมจึงให้ความสำคัญกับการป้องกันทางกล กลไกการล็อค การปิดผนึก การเลือกใช้วัสดุ และความเสถียรทางไฟฟ้าในระยะยาว โซลูชันของ Reunion ผสมผสานอินเทอร์เฟซ RJ45 มาตรฐานเข้ากับโครงสร้างเชิงอุตสาหกรรมสำหรับการใช้งานต่างๆ เช่น ระบบอัตโนมัติในโรงงาน วิชันซิสเต็ม การเฝ้าระวังกลางแจ้ง จอแสดงผล LED และระบบสื่อสารทางอุตสาหกรรม
ตัวเชื่อมต่อรองรับการสื่อสารอีเทอร์เน็ตข้ามเครือข่าย เช่น PROFINET, EtherNet/IP, EtherCAT และ TCP/IP มาตรฐาน ขึ้นอยู่กับการกำหนดค่า นอกจากนี้ยังสามารถจัดเตรียมตัวเลือกการติดตั้งแบบยึดสายเคเบิล แบบยึดแผง หรือแบบยึด PCB ได้อีกด้วย ทำให้วิศวกรสามารถรวมตัวเชื่อมต่อเข้ากับโครงสร้างอุปกรณ์ต่างๆ ได้ง่ายขึ้น
เครือข่ายอีเธอร์เน็ตที่ใช้ในสภาพแวดล้อมทางอุตสาหกรรมมีข้อกำหนดที่แตกต่างจากเครือข่ายสำนักงานทั่วไป ตัวเชื่อมต่อที่ติดตั้งภายในห้อง IT ที่มีการควบคุมอาจไม่ค่อยพบกับน้ำ น้ำมัน การสั่นสะเทือน ฝุ่น หรือการเคลื่อนไหวทางกลซ้ำๆ ในทางตรงกันข้าม อินเทอร์เฟซการสื่อสารทางอุตสาหกรรมสามารถติดตั้งภายในตู้ควบคุม เซลล์หุ่นยนต์ เครื่องจักรการผลิต อุปกรณ์กลางแจ้ง หรือระบบตรวจสอบได้
ตัวเชื่อมต่อทางอุตสาหกรรมที่เชื่อถือได้จึงควรจัดการกับข้อกังวลในทางปฏิบัติหลายประการ:
ปัจจัยเหล่านี้มีความสำคัญอย่างยิ่งเมื่อการเชื่อมต่ออีเทอร์เน็ตมีหน้าที่รับผิดชอบในการควบคุมเครื่องจักร การแลกเปลี่ยนข้อมูลแบบเรียลไทม์ การสื่อสารด้วยกล้อง หรือการตรวจสอบอุปกรณ์ระยะไกล
คอนเนคเตอร์ทางอุตสาหกรรมที่ได้รับการออกแบบมาอย่างดีควรมีความสมดุลระหว่างประสิทธิภาพทางไฟฟ้า ความทนทานทางกล และความสะดวกในการติดตั้ง ตัวเชื่อมต่อสัญญาณ RJ45 ของ Reunion มีคุณสมบัติหลายอย่างที่ออกแบบมาเพื่อการใช้งานอีเธอร์เน็ตที่มีความต้องการสูง
| คุณสมบัติ | ขั้วต่อสัญญาณ Reunion RJ45 | ประโยชน์ด้านวิศวกรรม |
|---|---|---|
| อัตราข้อมูล | สูงสุด 10 Gbps | รองรับการสื่อสารอีเธอร์เน็ตความเร็วสูง |
| ที่อยู่อาศัย | โลหะผสมสังกะสี, PA6 เป็นตัวเลือก | ให้การปกป้องทางกลและความยืดหยุ่นในการกำหนดค่า |
| การป้องกัน | IP50 / IP67 เมื่อแต่งงานแล้ว | เหมาะสำหรับสภาพแวดล้อมที่แตกต่างกัน |
| รอบการผสมพันธุ์ | ≥2,000 | รองรับการบำรุงรักษาซ้ำและการบริการอุปกรณ์ |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ | เหมาะสำหรับสภาวะอุณหภูมิอุตสาหกรรมในวงกว้าง |
| ทางออกเคเบิล | ตรง 180° / มุมขวา 90° | ปรับปรุงความยืดหยุ่นในการติดตั้งในอุปกรณ์ขนาดกะทัดรัด |
| การสิ้นสุด | ถ้วยบัดกรีหรือ IDC | รองรับข้อกำหนดด้านสนามและการประกอบที่แตกต่างกัน |
คุณลักษณะการออกแบบที่โดดเด่นประการหนึ่งคือระบบล็อคแบบหมุนเร็ว เมื่อเปรียบเทียบกับอินเทอร์เฟซแบบธรรมดาที่มีแรงเสียดทานพอดี กลไกการล็อคเฉพาะสามารถให้ความปลอดภัยในการเชื่อมต่อเพิ่มเติมในกรณีที่คาดว่าจะมีการสั่นสะเทือนหรือการเคลื่อนไหวซ้ำๆ
การเลือกตัวเชื่อมต่ออีเทอร์เน็ตควรเริ่มต้นด้วยข้อกำหนดทางไฟฟ้าและสิ่งแวดล้อมของเครือข่าย แทนที่จะคำนึงถึงรูปลักษณ์ภายนอกเพียงอย่างเดียว วิศวกรควรประเมินอัตราการส่งข้อมูล อิมพีแดนซ์ ความต้านทานการสัมผัส อุณหภูมิการทำงาน ระดับการป้องกัน ความเข้ากันได้ของสายเคเบิล และการกำหนดค่าทางกล
| ข้อมูลจำเพาะ | ค่าเรอูนียงทั่วไป | ทำไมมันถึงสำคัญ |
|---|---|---|
| ลักษณะความต้านทาน | 100 โอห์ม ± 5% | ช่วยรักษาพฤติกรรมของสัญญาณดิฟเฟอเรนเชียลที่เหมาะสม |
| เรตติ้งปัจจุบัน | 1.5 A ต่อการสัมผัส | กำหนดความสามารถปัจจุบันของการติดต่ออย่างต่อเนื่อง |
| ระดับแรงดันไฟฟ้า | 50 โวลต์ | กำหนดแรงดันไฟฟ้าทำงานที่ระบุ |
| ต้านทานการติดต่อ | เริ่มต้น ≤10 mΩ | ความต้านทานต่ำช่วยให้หน้าสัมผัสทางไฟฟ้ามีความเสถียร |
| ความต้านทานของฉนวน | ≥500 MΩ ที่ 500 VDC | บ่งบอกถึงประสิทธิภาพของฉนวน |
| ความเข้ากันได้ของสายเคเบิล | CAT5e / CAT6 / CAT6a / CAT7 | ให้ความยืดหยุ่นในการออกแบบระบบอีเธอร์เน็ต |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ | รองรับสภาพแวดล้อมที่มีอุณหภูมิที่ต้องการ |
สำหรับระบบความเร็วสูง วิศวกรควรพิจารณาการสูญเสียการแทรก การสูญเสียการส่งคืน การสร้างสายเคเบิล วิธีการป้องกัน การต่อสายดิน และช่องสัญญาณส่งสัญญาณที่สมบูรณ์ ไม่สามารถประเมินประสิทธิภาพของตัวเชื่อมต่อได้อย่างอิสระจากสายเคเบิล วิธีการสิ้นสุด และสถาปัตยกรรมเครือข่าย
เรอูนียง ระบุการรองรับสายเคเบิล CAT5e, CAT6, CAT6a และ CAT7 รวมถึงตัวนำตีเกลียวหรือตัวนำแข็งในช่วง AWG 26–22 ที่ระบุไว้ ซึ่งช่วยให้พิจารณาตัวเชื่อมต่อสำหรับทั้งโครงสร้างพื้นฐานอีเทอร์เน็ตมาตรฐานและระบบสื่อสารทางอุตสาหกรรมที่มีประสิทธิภาพสูงกว่า
ความอเนกประสงค์ของอีเธอร์เน็ตทำให้อินเทอร์เฟซ RJ45 เกี่ยวข้องกับระบบอุตสาหกรรมและเชิงพาณิชย์จำนวนมาก รุ่นที่ทนทานจะมีประโยชน์อย่างยิ่งเมื่อขั้วต่อต้องทนทานต่อความเค้นทางสิ่งแวดล้อมหรือทางกล
สายการผลิตอัตโนมัติขึ้นอยู่กับการสื่อสารระหว่าง PLC ตัวควบคุม เซ็นเซอร์ ไดรฟ์ คอมพิวเตอร์อุตสาหกรรม และอุปกรณ์เครือข่ายอื่นๆ อินเทอร์เฟซอีเธอร์เน็ตที่ทนทานสามารถช่วยรักษาการเชื่อมต่อที่เสถียรระหว่างการทำงานอย่างต่อเนื่อง
กล้องอุตสาหกรรมสามารถสร้างข้อมูลภาพได้จำนวนมาก การเชื่อมต่ออีเทอร์เน็ตความเร็วสูงจึงมีความสำคัญในการถ่ายโอนข้อมูลการตรวจสอบระหว่างกล้อง คอมพิวเตอร์อุตสาหกรรม และระบบควบคุม
อุปกรณ์ตรวจสอบกลางแจ้งอาจพบกับฝน ฝุ่น อุณหภูมิที่เปลี่ยนแปลง และการสัมผัสทางกายภาพ ตัวเชื่อมต่อที่ได้รับการจัดอันดับ IP ที่เหมาะสมสามารถให้การป้องกันเพิ่มเติมที่อินเทอร์เฟซอีเทอร์เน็ต
จอแสดงผล LED ขนาดใหญ่และอุปกรณ์ให้แสงสว่างระดับมืออาชีพมักต้องการการควบคุมที่เชื่อถือได้และการสื่อสารข้อมูล ขั้วต่อที่มีทางออกของสายเคเบิลแบบยืดหยุ่นและการล็อคที่ปลอดภัยช่วยให้การติดตั้งในอุปกรณ์ที่มีพื้นที่จำกัดทำได้ง่ายขึ้น
ตู้ควบคุมสามารถมีอินเทอร์เฟซการสื่อสารได้หลายแบบในพื้นที่จำกัด การกำหนดค่าแบบติดตั้งบนแผงควบคุมและแบบติดตั้งบน PCB ให้ตัวเลือกการบูรณาการเพิ่มเติมสำหรับผู้ผลิตอุปกรณ์และผู้วางระบบ
เมื่อจัดหาตัวเชื่อมต่ออีเทอร์เน็ตอุตสาหกรรม ผู้ซื้อควรกำหนดแอปพลิเคชันก่อนเปรียบเทียบผลิตภัณฑ์แต่ละรายการ รายการตรวจสอบต่อไปนี้สามารถช่วยจำกัดการเลือกให้แคบลง:
สำหรับโครงการที่ปรับแต่งเอง ผู้ซื้อควรระบุปริมาณการสั่งซื้อที่คาดหวัง ความยาวสายเคเบิล การวางแนวตัวเชื่อมต่อ ข้อกำหนดในการทำเครื่องหมาย วัสดุตัวเรือนที่ต้องการ และข้อจำกัดในการติดตั้ง รายละเอียดเหล่านี้ช่วยให้ซัพพลายเออร์แนะนำการกำหนดค่าได้ แทนที่จะเสนอชิ้นส่วนแค็ตตาล็อกมาตรฐานเพียงอย่างเดียว
เรอูนียง คือผู้ผลิตตัวเชื่อมต่อจากจีนที่มีประสบการณ์ในด้านพลังงาน สัญญาณ ระบบอัตโนมัติทางอุตสาหกรรม ตัวเชื่อมต่อกันน้ำ และผลิตภัณฑ์ประกอบสายเคเบิล ความสามารถในการผลิตของบริษัทประกอบด้วยการออกแบบตัวเชื่อมต่อ การฉีดขึ้นรูป การบัดกรี การตัดและปอกสายไฟ การประกอบ และการประกอบสายเคเบิล
สำหรับกลุ่มผลิตภัณฑ์ RJ45 Reunion ระบุว่าทุกหน่วยผ่านการทดสอบทางไฟฟ้าก่อนจัดส่ง บริษัทยังนำเสนอการกำหนดค่าแบบยึดสายเคเบิล แบบติดตั้งบนแผง และแบบยึด PCB พร้อมด้วยทางออกสายเคเบิลแบบตรงและแบบมุมขวา ตัวเลือกเหล่านี้มีประโยชน์สำหรับ OEM และผู้วางระบบที่พัฒนาอุปกรณ์ที่มีรูปแบบกลไกที่แตกต่างกัน
การดำเนินงานด้านการผลิตที่กว้างขึ้นของเรอูนียงประกอบด้วยโรงงานผลิตขนาดประมาณ 4,000 ตารางเมตร พนักงานประมาณ 150 คน และสายการผลิต 10 สาย ทีมงาน R&D ประกอบด้วยวิศวกรที่มีประสบการณ์มากกว่า 10 คน ในขณะที่บริษัทรายงานโครงการที่กำหนดเองมากกว่า 30 โครงการต่อปี บริษัทยังระบุด้วยว่าระบบคุณภาพประกอบด้วยการรับรอง ISO 9001, ISO 14001 และ ISO 13485 พร้อมด้วยเอกสารการปฏิบัติตามข้อกำหนดเพิ่มเติม เช่น RoHS และ REACH สำหรับผลิตภัณฑ์ที่เกี่ยวข้อง
สำหรับผู้ซื้อที่กำลังประเมินซัพพลายเออร์ตัวเชื่อมต่อสัญญาณ ความสามารถด้านการผลิตและวิศวกรรมเหล่านี้สามารถพิจารณาควบคู่ไปกับข้อกำหนดของผลิตภัณฑ์ ขั้นตอนการทดสอบ ข้อกำหนดในการปรับแต่ง และความคาดหวังในการจัดส่ง
ขั้วต่อสัญญาณ Reunion RJ45 ได้รับการระบุสำหรับการส่งข้อมูลสูงสุด 10 Gbps เมื่อใช้กับสายเคเบิล CAT6a หรือ CAT7 ที่เหมาะสมและอุปกรณ์เครือข่ายที่รองรับ ประสิทธิภาพที่แท้จริงของระบบขึ้นอยู่กับช่องสัญญาณอีเธอร์เน็ตที่สมบูรณ์ รวมถึงสายเคเบิล การสิ้นสุด และอุปกรณ์ที่ใช้งานอยู่
การกำหนดค่าที่เลือกให้การป้องกัน IP67 เมื่อเชื่อมต่อ ทำให้เหมาะสำหรับการใช้งานที่ต้องการการป้องกันฝุ่นและน้ำ การติดตั้งที่สมบูรณ์ควรได้รับการประเมินสำหรับการป้อนสายเคเบิล สภาพการผสมพันธุ์ การออกแบบตู้ และการสัมผัสต่อสิ่งแวดล้อม
ความเข้ากันได้ที่ระบุประกอบด้วยสายเคเบิล CAT5e, CAT6, CAT6a และ CAT7 ที่รองรับตัวนำตีเกลียวหรือตัวนำแข็งภายในช่วง AWG 26–22 ที่ระบุไว้
ขั้วต่อสัญญาณ RJ45 อุตสาหกรรมระบุไว้สำหรับรอบการผสมพันธุ์อย่างน้อย 2,000 รอบ สิ่งนี้เกี่ยวข้องอย่างยิ่งกับอุปกรณ์ที่ต้องมีการบำรุงรักษา การเปลี่ยน การตรวจสอบ หรือการบริการภาคสนามตามระยะเวลา
ใช่. ขึ้นอยู่กับความต้องการของโครงการ การปรับแต่งอาจรวมถึงการกำหนดค่า ความยาวสายเคเบิล การทำเครื่องหมาย ตัวเลือกตัวเรือน และรายละเอียดทางกลอื่นๆ ผู้ซื้อควรระบุสภาพแวดล้อมการใช้งาน ข้อมูลจำเพาะของสายเคเบิล วิธีการติดตั้ง ปริมาณ และกำหนดการส่งมอบที่จำเป็นเมื่อขอใบเสนอราคา
การเชื่อมต่ออีเทอร์เน็ตที่เชื่อถือได้เริ่มต้นด้วยการเลือกตัวเชื่อมต่อที่ตรงกับข้อกำหนดทางไฟฟ้า เครื่องกล และสิ่งแวดล้อมของระบบทั้งหมด สำหรับระบบอัตโนมัติทางอุตสาหกรรม วิชันซิสเต็ม กล้องวงจรปิด อุปกรณ์ LED และอุปกรณ์เครือข่ายอื่นๆ อินเทอร์เฟซ RJ45 ระดับอุตสาหกรรมสามารถให้ความทนทานและความยืดหยุ่นในการติดตั้งที่จำเป็นนอกเหนือจากฮาร์ดแวร์เครือข่ายสำนักงานทั่วไป
เรอูนียง ผสมผสานความเข้ากันได้ของ RJ45 กับตัวเลือกสำหรับการป้องกัน IP ประสิทธิภาพอุณหภูมิอุตสาหกรรม การกำหนดค่าการติดตั้งหลายแบบ การล็อคที่ปลอดภัย และการส่งข้อมูลอีเธอร์เน็ตความเร็วสูง หากคุณกำลังจัดหาขั้วต่อสัญญาณ RJ45สำหรับการผลิต OEM การรวมระบบ หรือการจัดซื้อจำนวนมาก ให้ตรวจสอบข้อกำหนดด้านสายเคเบิลและสภาพแวดล้อมของคุณก่อน จากนั้นจึงหารือเกี่ยวกับการกำหนดค่าที่จำเป็นกับทีมวิศวกร
พร้อมที่จะพัฒนาการเชื่อมต่ออีเธอร์เน็ตที่เชื่อถือได้สำหรับอุปกรณ์ของคุณแล้วหรือยัง?ติดต่อ Reunion เพื่อสอบถามข้อกำหนดทางเทคนิค การกำหนดค่าที่กำหนดเอง ข้อกำหนดตัวอย่าง และการสนับสนุนการจัดซื้อจำนวนมากติดต่อเราวันนี้เพื่อหารือเกี่ยวกับโครงการตัวเชื่อมต่อสัญญาณ RJ45 ของคุณและรับโซลูชันที่เหมาะกับแอปพลิเคชันของคุณ
