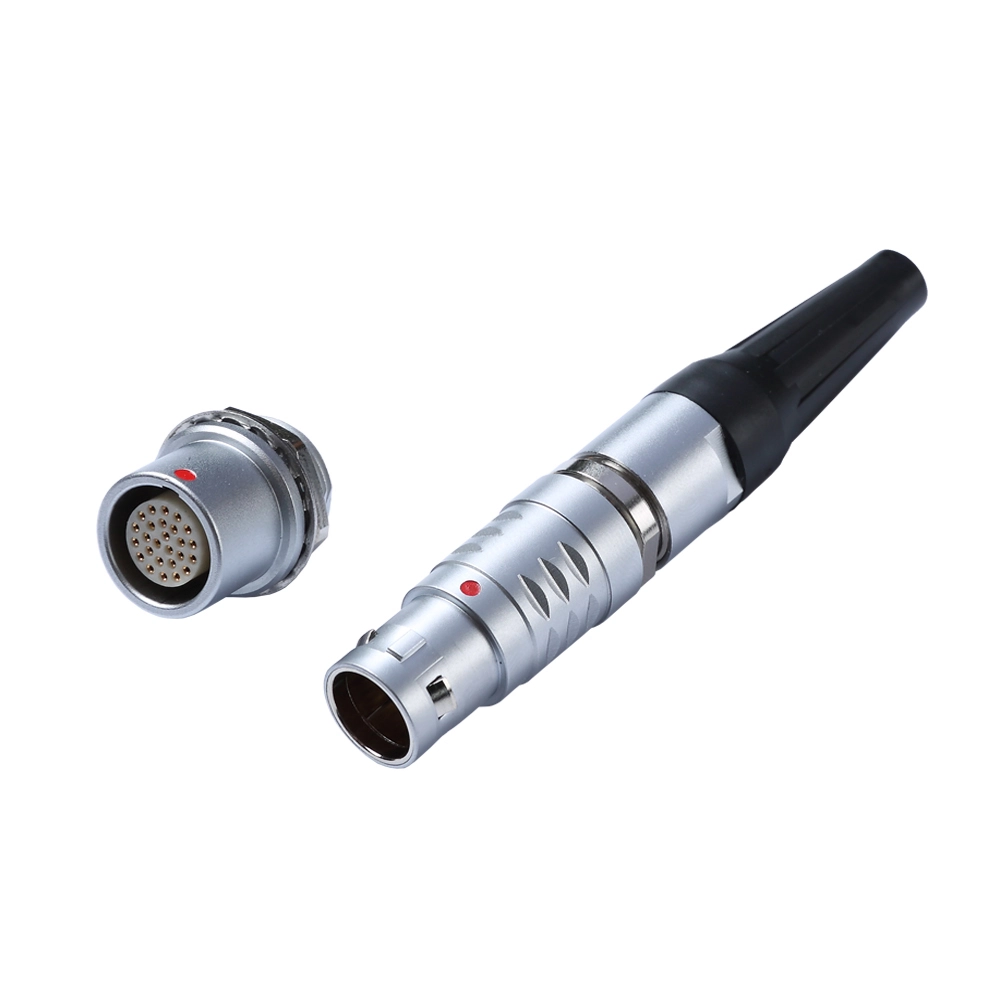

เรอูนียงพัฒนาโซลูชันตัวเชื่อมต่อสำหรับการใช้งานที่ต้องการการเชื่อมต่อไฟฟ้าที่เชื่อถือได้ การทำงานที่สะดวก และการรวมขนาดกะทัดรัด ที่คอนเนคเตอร์แบบกดดึงโลหะ B Seriesเป็นตัวเชื่อมต่อแบบวงกลมที่ออกแบบโดยใช้กลไกการล็อคตัวเองแบบกดดึง ช่วยให้ผู้ผลิตอุปกรณ์สร้างการเชื่อมต่อที่ปลอดภัย ในขณะเดียวกันก็ทำให้การผสมพันธุ์และการตัดการเชื่อมต่อตามปกติในอุตสาหกรรม เครื่องมือวัด การแพทย์ และการใช้งานอิเล็กทรอนิกส์อื่นๆ ง่ายขึ้น
ขั้วต่อแบบกดดึงโลหะ AB ซีรี่ส์รวมตัวเรือนโลหะทรงกลมเข้ากับกลไกการล็อคแบบกดดึงเพื่อรองรับการเชื่อมต่อทางไฟฟ้าที่รวดเร็วและปลอดภัย กลุ่มตัวเชื่อมต่อนี้สามารถรองรับการจัดเรียงหน้าสัมผัสได้หลายแบบ รูปแบบการติดตั้งที่แตกต่างกัน และตัวเลือกการบัดกรี การย้ำหรือการสิ้นสุด PCB ทั้งนี้ขึ้นอยู่กับการกำหนดค่าที่เลือก คุณลักษณะเหล่านี้ทำให้คุ้มค่าเมื่อพิจารณาถึงอุปกรณ์ที่ต้องมีการเชื่อมต่อซ้ำ การติดตั้งที่ประหยัดพื้นที่ และการส่งผ่านสัญญาณหรือกำลังที่เชื่อถือได้ บทความนี้จะอธิบายวิธีการทำงานของตัวเชื่อมต่อ ข้อดีการออกแบบหลัก สถานการณ์การใช้งาน เกณฑ์การเลือก และการพิจารณาด้านคุณภาพ นอกจากนี้ ยังสรุปข้อมูลทางเทคนิคที่ผู้ซื้อควรยืนยันกับ Reunion ก่อนที่จะระบุตัวเชื่อมต่อสำหรับการออกแบบใหม่หรือโครงการทดแทน
ขั้วต่อแบบกดดึงโลหะ AB ซีรี่ส์เป็นขั้วต่อไฟฟ้าแบบวงกลมที่ใช้กลไกการล็อคตัวเองแบบกดและดึงเพื่อเชื่อมต่อและตัดการเชื่อมต่อส่วนประกอบที่ผสมพันธุ์ แตกต่างจากตัวเชื่อมต่อแบบเกลียวทั่วไป ซึ่งโดยทั่วไปต้องมีการขันให้แน่นแบบหมุน การออกแบบแบบกดดึงช่วยให้ผู้ใช้สามารถสร้างการเชื่อมต่อโดยการเสียบปลั๊กเข้ากับเต้ารับที่เข้ากันได้ กลไกการล็อคจะทำงานเมื่อเชื่อมต่อตัวเชื่อมต่ออย่างถูกต้องและคลายออกผ่านการดึงที่กำหนด
ตัวเรือนโลหะมีส่วนต่อประสานทางกลที่แข็งแกร่ง และอาจมีส่วนทำให้เกิดความเข้ากันได้ทางแม่เหล็กไฟฟ้าเมื่อโครงสร้างป้องกันของตัวเชื่อมต่อถูกรวมเข้ากับอุปกรณ์อย่างถูกต้อง ขั้วต่อสามารถรองรับการส่งสัญญาณไฟฟ้า การจ่ายพลังงาน หรือข้อกำหนดของวงจรรวมกัน ทั้งนี้ขึ้นอยู่กับการกำหนดค่า
ข้อมูลผลิตภัณฑ์ B Series ของ Reunion ครอบคลุมขนาดและการกำหนดค่าตัวเชื่อมต่อหลายแบบ ตัวเลือกที่ใช้ได้อาจรวมถึงโครงสร้างแบบตรงหรือแบบทำมุม การจัดการการติดต่อที่แตกต่างกัน และวิธีการเลิกจ้างแบบอื่น ผู้ซื้อควรศึกษาภาพวาดและข้อมูลจำเพาะของผลิตภัณฑ์ที่เกี่ยวข้องเพื่อตรวจสอบคุณสมบัติที่แน่นอนของรุ่นที่เลือก
สำหรับข้อมูลผลิตภัณฑ์โดยละเอียด โปรดไปที่หน้าตัวเชื่อมต่อแบบพุชโลหะ Reunion B Series
กลไกการกดดึงได้รับการออกแบบมาเพื่อให้การเชื่อมต่อทางไฟฟ้าตรงไปตรงมา โดยไม่กระทบต่อความปลอดภัยของอินเทอร์เฟซการผสมพันธุ์ การทำงานของมันสามารถเข้าใจได้ในสามขั้นตอน
หลักการทำงานนี้มีประโยชน์อย่างยิ่งในอุปกรณ์ที่ต้องเปลี่ยนการเชื่อมต่อบ่อยครั้ง การเข้าถึงการบำรุงรักษา หรือการทำงานในพื้นที่จำกัด สามารถลดเวลาที่ใช้ในการจัดการตัวเชื่อมต่อซ้ำๆ ได้ เมื่อเทียบกับระบบการเชื่อมต่อที่ต้องใช้ขั้นตอนการขันแน่นหลายขั้นตอน
อย่างไรก็ตาม กลไกการล็อคไม่ควรใช้แทนการติดตั้งที่ถูกต้อง ความตึงของสายเคเบิล การวางแนวตัวเชื่อมต่อที่ไม่ถูกต้อง ชิ้นส่วนที่เข้ากันไม่ได้ และการจัดการที่ไม่เหมาะสมยังคงส่งผลต่อประสิทธิภาพการเชื่อมต่อ ผู้ใช้ควรปฏิบัติตามคำแนะนำของผู้ผลิตสำหรับการผสมพันธุ์ ปลด และการจัดการสายเคเบิล
การออกแบบล็อคตัวเองช่วยให้การผสมพันธุ์รวดเร็วและการปล่อยโดยเจตนา มีประโยชน์เมื่อผู้ปฏิบัติงานจำเป็นต้องเชื่อมต่อหรือตัดการเชื่อมต่อวงจรไฟฟ้าเป็นประจำโดยไม่ต้องหมุนน็อตข้อต่อซ้ำๆ
เปลือกโลหะมีโครงสร้างตัวเชื่อมต่อที่ทนทาน และสามารถรองรับการป้องกันความต่อเนื่องในระบบที่ออกแบบอย่างเหมาะสม การป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าที่มีประสิทธิผลขึ้นอยู่กับการเชื่อมต่อที่สมบูรณ์ รวมถึงหน้าสัมผัสของเปลือก การป้องกันสายเคเบิล การต่อสายดิน และคุณภาพการติดตั้ง
การออกแบบอุปกรณ์ที่แตกต่างกันต้องใช้วงจรไฟฟ้าจำนวนต่างกัน ตระกูล B Series มีการกำหนดค่าหน้าสัมผัสหลายแบบ ช่วยให้วิศวกรประเมินตัวเลือกต่างๆ ตามจำนวนสัญญาณ ความต้องการพลังงาน พื้นที่ว่าง และสถาปัตยกรรมการเดินสายไฟ ต้องตรวจสอบจำนวนหน้าสัมผัสและพิกัดทางไฟฟ้าที่แน่นอนสำหรับรุ่นที่เลือก
ขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์ ตัวเลือกการยกเลิกอาจรวมถึง:
รูปแบบการสัมผัส ขนาดตัวนำ เครื่องมือประกอบ และพื้นที่การติดตั้งควรได้รับการประเมินร่วมกันก่อนที่จะระบุตัวเชื่อมต่อ
คุณสมบัติการป้อนช่วยแนะนำปลั๊กให้อยู่ในทิศทางการผสมพันธุ์ที่ถูกต้อง วิธีนี้สามารถลดความเสี่ยงในการจัดตำแหน่งที่ไม่ถูกต้องและปรับปรุงความสม่ำเสมอในการประกอบ โดยเฉพาะอย่างยิ่งเมื่ออุปกรณ์มีขั้วต่อที่คล้ายกันหลายตัว
ขั้วต่อแบบกดดึงโลหะ B ซีรี่ส์ถือได้ว่าเป็นอุปกรณ์ที่ได้ประโยชน์จากอินเทอร์เฟซแบบวงกลมขนาดกะทัดรัดและการจัดการการเชื่อมต่อที่สะดวก ความเหมาะสมที่แท้จริงขึ้นอยู่กับพิกัดทางไฟฟ้า กลไก และสิ่งแวดล้อมของรุ่นที่เลือก
สำหรับการใช้งานทางการแพทย์ ความปลอดภัยที่สำคัญ หรือการควบคุมอื่น ๆ ขั้วต่อต้องเป็นไปตามข้อกำหนดของการออกแบบอุปกรณ์ที่สมบูรณ์ คำอธิบายผลิตภัณฑ์ทั่วไปของตัวเชื่อมต่อไม่ได้สร้างความสอดคล้องกับมาตรฐานเฉพาะการใช้งานทุกประการโดยอิสระ
การเลือกตัวเชื่อมต่อตามลักษณะที่ปรากฏหรือขนาดเปลือกเท่านั้นอาจทำให้เกิดปัญหาความเข้ากันได้ วิศวกรและทีมจัดซื้อควรประเมินข้อกำหนดด้านไฟฟ้าและเครื่องกลทั้งหมดก่อนทำการสั่งซื้อ
ระบุจำนวนวงจรไฟฟ้าและสัญญาณที่อุปกรณ์ต้องการ อนุญาตให้ใช้สถาปัตยกรรมการเดินสายที่ต้องการและยืนยันว่าเม็ดมีดที่เลือกรองรับการจัดเรียงหน้าสัมผัสที่ต้องการหรือไม่ อย่าสันนิษฐานว่าขั้วต่อที่มีขนาดภายนอกใกล้เคียงกันจะมีโครงร่างภายในที่เหมือนกัน
ตรวจสอบกระแสไฟที่กำหนดและแรงดันไฟฟ้าที่ใช้งานเพื่อดูการกำหนดค่าขั้วต่อที่แน่นอน ค่าเหล่านี้อาจแตกต่างกันไปตามเส้นผ่านศูนย์กลางหน้าสัมผัส จำนวนหน้าสัมผัส ขนาดตัวนำ อุณหภูมิ และสภาวะการทำงาน ระดับสูงสุดของรุ่นหนึ่งไม่ควรนำไปใช้กับทั้งซีรีส์โดยอัตโนมัติ
เลือกการบัดกรี การย้ำหรือการสิ้นสุด PCB ตามการออกแบบอุปกรณ์และกระบวนการผลิต ยืนยันเครื่องมือที่จำเป็น ข้อมูลจำเพาะของสายเคเบิล โครงร่าง PCB และพื้นที่ประกอบที่มีอยู่
ตรวจสอบหมายเลขชิ้นส่วนปลั๊กและเต้ารับ ขนาดเปลือก แผงตัด การจัดวางการติดตั้ง และช่วงเส้นผ่านศูนย์กลางของสายเคเบิล สำหรับโครงการทดแทน ให้เปรียบเทียบแบบร่างของตัวเชื่อมต่อที่มีอยู่และการจัดเรียงหน้าสัมผัส แทนที่จะอาศัยชื่อผลิตภัณฑ์เพียงอย่างเดียว
ตรวจสอบอุณหภูมิในการทำงาน ความชื้น การสั่นสะเทือน การกระแทกทางกล การสัมผัสการกัดกร่อน และการป้องกันน้ำเข้า เลือกระดับการป้องกันที่เหมาะสมกับสภาพแวดล้อมที่ต้องการ และตรวจสอบให้แน่ใจว่าการเชื่อมต่อที่ประกอบเสร็จสมบูรณ์ตรงตามข้อกำหนด
ตารางต่อไปนี้สรุปปัจจัยหลักที่ต้องพิจารณาเมื่อประเมินตัวเชื่อมต่อ B Series สำหรับการออกแบบอุปกรณ์ใหม่
| ปัจจัยการคัดเลือก | สิ่งที่ต้องตรวจสอบ | ทำไมมันถึงสำคัญ |
|---|---|---|
| จำนวนการติดต่อ | จำนวนและการจัดเรียงหน้าสัมผัสทางไฟฟ้า | ตรวจสอบให้แน่ใจว่าขั้วต่อรองรับวงจรที่ต้องการ |
| พิกัดไฟฟ้า | พิกัดกระแส แรงดันใช้งาน และข้อกำหนดหน้าสัมผัส | ช่วยป้องกันไฟฟ้าเกินและสภาวะการทำงานที่ไม่เหมาะสม |
| ประเภทการสิ้นสุด | การกำหนดค่าแบบบัดกรี จีบ หรือ PCB | กำหนดวิธีการเดินสายไฟ เครื่องมือ และข้อกำหนดในการประกอบ |
| การวางแนวตัวเชื่อมต่อ | โครงสร้างตรงหรือมุม ถ้ามี | ช่วยอำนวยความสะดวกในการวางเส้นทางสายเคเบิลและพื้นที่การติดตั้ง |
| การล็อคและการจัดตำแหน่ง | ชิ้นส่วนการผสมพันธุ์ที่เข้ากันได้และการจัดเรียงกุญแจ | ลดความเสี่ยงในการผสมพันธุ์ที่ไม่ถูกต้องและความเสี่ยงในการตัดการเชื่อมต่อโดยไม่ได้ตั้งใจ |
| การคุ้มครองสิ่งแวดล้อม | ระดับ IP อุณหภูมิ ความชื้น การสั่นสะเทือน และสภาวะการกัดกร่อน | รองรับการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่ต้องการ |
| ข้อกำหนดการบริการ | ความถี่ในการผสมพันธุ์และการเข้าถึงการบำรุงรักษาที่คาดหวัง | ช่วยพิจารณาว่าตัวเชื่อมต่อเหมาะสมกับขั้นตอนการทำงานหรือไม่ |
ตารางนี้เป็นรายการตรวจสอบการคัดเลือก ไม่ได้ใช้แทนเอกสารข้อมูลผลิตภัณฑ์อย่างเป็นทางการ ยืนยันค่าวิกฤตทุกค่ากับเอกสารทางเทคนิคปัจจุบันเพื่อดูหมายเลขชิ้นส่วนที่แน่นอน
การติดตั้งที่ถูกต้องช่วยรักษาประสิทธิภาพของตัวเชื่อมต่อตลอดอายุการใช้งานของอุปกรณ์ แม้แต่ตัวเชื่อมต่อที่ได้รับการออกแบบมาอย่างดีก็อาจเสียหายก่อนเวลาอันควรได้หากประกอบไม่ถูกต้องหรือสัมผัสกับสภาวะที่อยู่นอกขีดจำกัดที่กำหนด
วิธีการทำความสะอาดและสารหล่อลื่น (หากได้รับอนุญาต) ควรปฏิบัติตามคำแนะนำของผู้ผลิต สารเคมีหรือเครื่องมือขัดที่ไม่ได้รับการรับรองอาจทำให้ส่วนชุบหน้าสัมผัส ฉนวน หรือส่วนประกอบซีลเสียหายได้
สำหรับโครงการ OEM และใบสั่งผลิตซ้ำ คุณภาพของตัวเชื่อมต่อควรได้รับการประเมินผ่านข้อกำหนดที่จัดทำเป็นเอกสาร แทนที่จะกล่าวอ้างทั่วไปเพียงอย่างเดียว การประเมินแบบมีโครงสร้างสามารถช่วยทีมจัดซื้อเปรียบเทียบซัพพลายเออร์และลดความเสี่ยงในการบูรณาการได้
ก่อนที่จะอนุมัติตัวเชื่อมต่อ ให้พิจารณาประเด็นต่อไปนี้:
หน้าผลิตภัณฑ์ B Series ของ Reunion เป็นจุดเริ่มต้นสำหรับการประเมินผลิตภัณฑ์ สำหรับการตัดสินใจในการออกแบบที่สำคัญ ผู้ซื้อควรได้รับข้อกำหนดเฉพาะรุ่นปัจจุบันและยืนยันว่าการกำหนดค่าที่เสนอนั้นตรงตามข้อกำหนดของพวกเขา
ข้อได้เปรียบหลักของมันคือการผสมผสานระหว่างการล็อคตัวเองแบบกดและดึงและโครงสร้างตัวเชื่อมต่อแบบวงกลมโลหะ การออกแบบนี้ช่วยลดความซับซ้อนในการผสมพันธุ์และการตัดการเชื่อมต่อซ้ำๆ ในขณะที่รองรับการเชื่อมต่อที่ปลอดภัยในอุปกรณ์ที่เข้ากันได้
ตัวเลือกอาจรวมถึงหน้าสัมผัสแบบบัดกรี หางปลา และ PCB ทั้งนี้ขึ้นอยู่กับรุ่นที่เลือก ผู้ซื้อควรยืนยันรูปแบบการยกเลิกและข้อกำหนดในการประกอบที่มีอยู่สำหรับหมายเลขชิ้นส่วนที่แน่นอน
อาจเหมาะสมกับอุปกรณ์ทางการแพทย์และการวินิจฉัยที่เข้ากันได้ เมื่อข้อกำหนดทางไฟฟ้า เครื่องกล การทำความสะอาด และสิ่งแวดล้อมตรงกับการใช้งาน ผู้ผลิตอุปกรณ์ที่สมบูรณ์จะต้องตรวจสอบข้อกำหนดด้านกฎระเบียบและความปลอดภัยที่เกี่ยวข้องทั้งหมดก่อนใช้งาน
ไม่ การคุ้มครองสิ่งแวดล้อมแตกต่างกันไปตามการออกแบบและการกำหนดค่าตัวเชื่อมต่อ ผู้ซื้อควรตรวจสอบระดับ IP ที่ระบุไว้ และดูว่าใช้กับชุดประกอบที่เชื่อมต่อแล้ว ขั้วต่อที่ไม่เชื่อมต่อ หรือเงื่อนไขอื่นที่ระบุหรือไม่ อย่าคิดว่าตัวเรือนโลหะเพียงอย่างเดียวสามารถกันน้ำได้
ระบุจำนวนหน้าสัมผัสที่ต้องการ พิกัดทางไฟฟ้า ประเภทปลั๊กและเต้ารับ วิธีการสิ้นสุด ขนาดสายเคเบิล ข้อกำหนดในการติดตั้ง สภาพแวดล้อมการทำงาน และปริมาณการสั่งซื้อโดยประมาณ หมายเลขชิ้นส่วน ภาพวาด หรือตัวอย่างที่มีอยู่สามารถช่วยซัพพลายเออร์ประเมินความเข้ากันได้ได้
ขั้วต่อแบบกดดึงโลหะ A ซีรีส์ B เป็นตัวเลือกในทางปฏิบัติสำหรับอุปกรณ์ที่ต้องการการจัดการการเชื่อมต่อที่สะดวก การล็อคตัวเองอย่างปลอดภัย และอินเทอร์เฟซไฟฟ้าทรงกลมขนาดกะทัดรัด การกำหนดค่าที่ถูกต้องขึ้นอยู่กับจำนวนหน้าสัมผัส อัตรากระแสและแรงดันไฟฟ้า วิธีการยุติ ความเข้ากันได้ทางกล และข้อกำหนดด้านสิ่งแวดล้อม ด้วยการตรวจสอบข้อมูลจำเพาะโดยละเอียดและตรวจสอบความถูกต้องของตัวเชื่อมต่อภายในอุปกรณ์ที่ต้องการ วิศวกรและทีมจัดซื้อจึงสามารถตัดสินใจในการจัดหาได้อย่างมั่นใจมากขึ้น สำรวจตัวเชื่อมต่อแบบกดดึงโลหะ B Series จาก Reunion เพื่อตรวจสอบข้อมูลผลิตภัณฑ์ที่มีอยู่ หากคุณกำลังวางแผนการออกแบบใหม่ เปลี่ยนตัวเชื่อมต่อที่มีอยู่ หรือจัดหาส่วนประกอบสำหรับการผลิตจำนวนมากติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดทางเทคนิคของคุณ ยืนยันการกำหนดค่าที่เข้ากันได้ และขอรายละเอียดผลิตภัณฑ์สำหรับการใช้งานของคุณ
-
