เหตุใดขั้วต่อเซนเซอร์อุตสาหกรรมซีรีส์ M12 จึงจำเป็นสำหรับการเชื่อมต่อโรงงานอัจฉริยะที่เชื่อถือได้

ระบบอัตโนมัติสมัยใหม่ขึ้นอยู่กับการเชื่อมต่อที่เสถียรระหว่างเซ็นเซอร์ ตัวควบคุม เครื่องจักร และเครือข่ายการสื่อสารเรอูนียงของคอนเนคเตอร์เซนเซอร์อุตสาหกรรม M12 Seriesได้รับการออกแบบมาสำหรับสภาพแวดล้อมที่มีความต้องการเหล่านี้ โดยผสมผสานอินเทอร์เฟซแบบเกลียวมาตรฐานขนาด 12 มม. การป้องกัน IP67 การกำหนดค่าหลายพิน และการส่งสัญญาณที่เชื่อถือได้สำหรับการตรวจจับทางอุตสาหกรรมและระบบอัตโนมัติ

ขั้วต่อ M12 ได้กลายเป็นมาตรฐานการเชื่อมต่อที่ใช้งานจริงสำหรับเซ็นเซอร์อุตสาหกรรม เนื่องจากมีขนาดกะทัดรัด ความปลอดภัยทางกล การปกป้องสิ่งแวดล้อม และประสิทธิภาพทางไฟฟ้า สำหรับการใช้งานตั้งแต่พร็อกซิมิตี้เซนเซอร์และโฟโตอิเล็กทริคไปจนถึงความดัน อุณหภูมิ และอุปกรณ์ IO-Link การเลือกการกำหนดค่า M12 ที่ถูกต้องอาจส่งผลโดยตรงต่อความน่าเชื่อถือของระบบ Reunion นำเสนอโซลูชันตัวเชื่อมต่อเซ็นเซอร์ M12 ที่มีการกำหนดค่า 2 ถึง 17 พิน ตัวเลือกรหัส A การออกแบบแบบมีชีลด์หรือไม่มีการชีลด์ หน้าสัมผัสทองเหลืองเคลือบทอง และชุดสายเคเบิลแบบกำหนดเอง ด้วยการป้องกัน IP67 การทดสอบทางไฟฟ้า 100% และการปฏิบัติตามมาตรฐาน DIN EN 61076-2-101 ตระกูลตัวเชื่อมต่อจึงเหมาะสำหรับสภาพแวดล้อมในโรงงาน อุปกรณ์บรรจุภัณฑ์ อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ เครื่องจักรแปรรูปอาหาร และระบบอัตโนมัติทางอุตสาหกรรมอื่นๆ ที่มีความต้องการสูง

สารบัญ

1. คอนเนคเตอร์เซนเซอร์อุตสาหกรรมซีรีส์ M12 คืออะไร
2. เหตุใดตัวเชื่อมต่อ M12 จึงใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม
3. คุณสมบัติหลักที่วิศวกรควรมองหาคืออะไร?
4. ข้อมูลทางเทคนิคโดยย่อของตัวเชื่อมต่อ M12
5. ขั้วต่อเซ็นเซอร์ M12 มักใช้ที่ไหน?
6. คุณควรเลือกขั้วต่อเซ็นเซอร์ M12 ที่ถูกต้องอย่างไร
7. อะไรทำให้โซลูชัน M12 ของ Reunion เป็นตัวเลือกที่ใช้งานได้จริง
8. คำถามที่พบบ่อย
9. บทสรุป

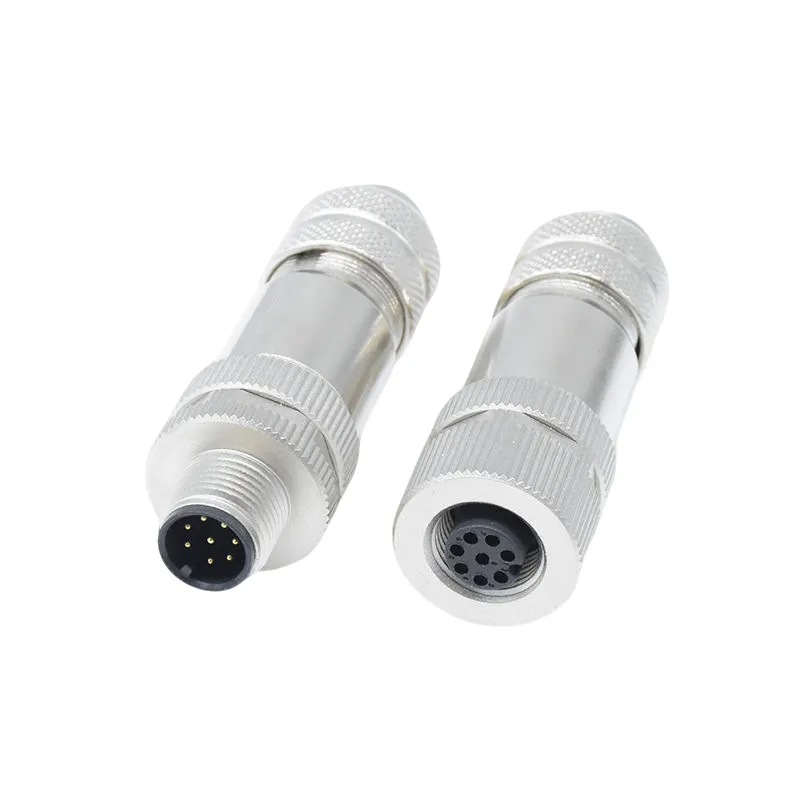

คอนเนคเตอร์เซนเซอร์อุตสาหกรรมซีรีส์ M12 คืออะไร

ขั้วต่อ M12 เป็นขั้วต่อทรงกลมขนาดกะทัดรัดที่มีอินเทอร์เฟซระบุขนาด 12 มม. มักใช้เพื่อเชื่อมต่อเซ็นเซอร์อุตสาหกรรมและส่วนประกอบระบบอัตโนมัติ กลไกข้อต่อแบบเกลียวสร้างการเชื่อมต่อที่ปลอดภัยซึ่งเสี่ยงต่อการสั่นสะเทือนน้อยกว่าการออกแบบปลั๊กและซ็อกเก็ตทั่วไป

ที่คอนเนคเตอร์เซนเซอร์อุตสาหกรรม M12 Seriesมีความเกี่ยวข้องเป็นพิเศษกับการใช้งานเซ็นเซอร์เนื่องจากการกำหนดค่า A-coded รองรับฟังก์ชันการตรวจจับทางอุตสาหกรรมทั่วไป ขึ้นอยู่กับจำนวนพินและการออกแบบทางไฟฟ้า การเชื่อมต่อ M12 สามารถส่งกำลัง สัญญาณแยก สัญญาณแอนะล็อก หรือการสื่อสารดิจิทัล

ซีรี่ส์ M12 ของ Reunion ได้รับการออกแบบตามมาตรฐาน DIN EN 61076-2-101 และมีจำหน่ายในรูปแบบตั้งแต่ 2 ถึง 17 พิน กลุ่มผลิตภัณฑ์ยังรวมถึงเวอร์ชันที่มีฉนวนหุ้มและไม่มีการหุ้ม วิธีการสิ้นสุดที่แตกต่างกัน และชุดสายเคเบิลสำหรับโครงร่างอุปกรณ์ที่แตกต่างกัน

เหตุใดตัวเชื่อมต่อ M12 จึงใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม

เซ็นเซอร์อุตสาหกรรมมักทำงานในสภาพแวดล้อมที่ไม่สามารถหลีกเลี่ยงการสั่นสะเทือน ฝุ่น ความชื้น น้ำมัน สารเคมี และการเคลื่อนไหวทางกลซ้ำๆ ได้ ขั้วต่อที่ใช้ในสภาวะเหล่านี้ต้องทำมากกว่าแค่ถ่ายโอนสัญญาณไฟฟ้า

1. การเชื่อมต่อแบบเธรดที่ปลอดภัย

กลไกข้อต่อแบบเกลียวช่วยรักษาการจับคู่ที่มั่นคงเมื่อมีการติดตั้งเซ็นเซอร์บนเครื่องจักรที่กำลังเคลื่อนที่ สายพานลำเลียง อุปกรณ์หุ่นยนต์ และสายการผลิต ซึ่งจะช่วยลดความเป็นไปได้ในการเชื่อมต่อเป็นระยะๆ ที่เกิดจากการสั่นสะเทือน

2. การออกแบบอุตสาหกรรมขนาดกะทัดรัด

ฟอร์มแฟคเตอร์ 12 มม. ให้ความสมดุลที่เป็นประโยชน์ระหว่างพื้นที่ติดตั้งและความสามารถในการเชื่อมต่อ วิศวกรสามารถรวมเซ็นเซอร์เข้ากับโครงสร้างเครื่องจักรที่ค่อนข้างกะทัดรัดได้โดยไม่ต้องใช้ตัวเชื่อมต่อขนาดใหญ่เกินไป

3. การคุ้มครองสิ่งแวดล้อม

การป้องกันระดับ IP67 ในสภาพที่เชื่อมต่อจะช่วยปกป้องการเชื่อมต่อจากฝุ่นและการแช่น้ำชั่วคราว ทำให้การกำหนดค่า M12 ที่เหมาะสมมีประโยชน์สำหรับพื้นที่ชะล้าง อุปกรณ์กลางแจ้ง และสภาพแวดล้อมการผลิตที่มีอนุภาคสูง

4. รองรับเซ็นเซอร์อัจฉริยะ

ระบบอัตโนมัติทางอุตสาหกรรมกำลังเคลื่อนไปสู่เซ็นเซอร์ที่เชื่อมต่อและการวินิจฉัยแบบเรียลไทม์มากขึ้น การกำหนดค่า M12 4 พินที่เหมาะสมสามารถรองรับการสื่อสาร IO-Link ทำให้ข้อมูลเซ็นเซอร์และข้อมูลการวินิจฉัยสามารถเดินทางผ่านโครงสร้างพื้นฐานการเชื่อมต่อเดียวกัน

คุณสมบัติหลักที่วิศวกรควรมองหาคืออะไร?

ขั้วต่อ M12 แต่ละตัวไม่เหมือนกัน เมื่อระบุตัวเชื่อมต่อสำหรับระบบตรวจจับทางอุตสาหกรรม วิศวกรควรประเมินประสิทธิภาพทางไฟฟ้า การปกป้องสิ่งแวดล้อม โครงสร้างทางกล และความเข้ากันได้กับเซ็นเซอร์ที่ต้องการ

• อินเทอร์เฟซแบบ A-code:การกำหนดค่าทั่วไปสำหรับการใช้งานเซ็นเซอร์ทางอุตสาหกรรม
• ตัวเลือก 2 ถึง 17 พิน:ช่วยให้ตัวเชื่อมต่อสามารถรองรับความต้องการสัญญาณที่เรียบง่ายและซับซ้อนมากขึ้น
• การป้องกัน IP67:เหมาะสำหรับโรงงานที่มีความต้องการสูงและสภาพแวดล้อมกลางแจ้งเมื่อผสมพันธุ์อย่างถูกต้อง
• หน้าสัมผัสเคลือบทอง:หน้าสัมผัสทองเหลืองชุบทองช่วยรักษาความต้านทานการสัมผัสและความต้านทานการกัดกร่อนต่ำ
• เวอร์ชันที่มีการป้องกัน:มีประโยชน์สำหรับการใช้งานที่การรบกวนทางแม่เหล็กไฟฟ้าอาจส่งผลต่อสัญญาณอะนาล็อกหรือดิจิตอล
• ตัวเลือกสายเคเบิล PUR:เหมาะสำหรับสภาพแวดล้อมที่เกี่ยวข้องกับน้ำมัน น้ำมันหล่อเย็น สารเคมี หรือการเคลื่อนไหวบ่อยครั้ง
• วิธีการเลิกจ้างหลายวิธี:การกำหนดค่าแบบบัดกรี บัดกรีแบบจุ่ม หางปลา และฟลายลีด รองรับข้อกำหนดการติดตั้งที่แตกต่างกัน

สำหรับการใช้งานการตรวจจับอัจฉริยะ การป้องกัน การสร้างสายเคเบิล คุณภาพหน้าสัมผัส และความสมบูรณ์ของสัญญาณ มีความสำคัญอย่างยิ่ง การเลือกคุณลักษณะเหล่านี้ตามสภาพแวดล้อมการทำงานจริงสามารถช่วยลดความล้มเหลวที่เกี่ยวข้องกับการเชื่อมต่อได้

ข้อมูลทางเทคนิคโดยย่อของตัวเชื่อมต่อ M12

ข้อมูลจำเพาะต่อไปนี้สรุปพารามิเตอร์ทางไฟฟ้าและทางกลที่เป็นตัวแทนของกลุ่มตัวเชื่อมต่อเซ็นเซอร์ A-coded M12 ของ เรอูนียง

ข้อมูลจำเพาะทั่วไปประกอบด้วยช่วงอุณหภูมิการทำงานที่ -25°C ถึง +85°C, การป้องกัน IP67 เมื่อเชื่อมต่อ, รอบการผสมพันธุ์อย่างน้อย 100 รอบ และความต้านทานละอองเกลือนาน 48 ชั่วโมง ขั้วต่อใช้ฉนวน PA66 และหน้าสัมผัสทองเหลืองชุบทอง วัสดุเป็นไปตามข้อกำหนด RoHS ในขณะที่หน่วยการผลิตได้รับการทดสอบทางไฟฟ้าก่อนจัดส่ง

ขั้วต่อเซ็นเซอร์ M12 มักใช้ที่ไหน?

การผสมผสานระหว่างโครงสร้างขนาดกะทัดรัด การล็อคแบบเกลียว การปิดผนึกด้านสิ่งแวดล้อม และการกำหนดค่าพินที่ยืดหยุ่น ทำให้การเชื่อมต่อ M12 เหมาะสำหรับการใช้งานระบบอัตโนมัติที่หลากหลาย

ระบบอัตโนมัติในโรงงาน

พรอกซิมิตี้เซนเซอร์ โฟโตอิเล็กทริคเซนเซอร์ ลิมิตสวิตช์ และเซนเซอร์เครื่องจักรอื่นๆ สามารถใช้การเชื่อมต่อ M12 เพื่อสื่อสารสัญญาณการตรวจจับไปยัง PLC และระบบควบคุม

การผลิตยานยนต์

สายการผลิตยานยนต์มักเกี่ยวข้องกับการสั่นสะเทือนในระดับสูง การจัดการวัสดุแบบอัตโนมัติ และเครือข่ายเซ็นเซอร์ที่กว้างขวาง ตัวเชื่อมต่อที่มีความปลอดภัยทางกลไกสามารถช่วยรักษาการเชื่อมต่อที่เชื่อถือได้ตลอดการทำงานอย่างต่อเนื่อง

เครื่องจักรบรรจุภัณฑ์

อุปกรณ์บรรจุภัณฑ์ขึ้นอยู่กับการตรวจจับผลิตภัณฑ์ ตำแหน่ง คอนเทนเนอร์ และสถานะของเครื่องจักรอย่างแม่นยำ การเชื่อมต่อเซ็นเซอร์ M12 ช่วยลดความยุ่งยากในการเดินสายระหว่างเซ็นเซอร์และระบบควบคุมอัตโนมัติ

การแปรรูปอาหาร

สภาพแวดล้อมการชะล้างต้องใช้ตัวเชื่อมต่อที่มีการปกป้องสิ่งแวดล้อมที่เหมาะสม การเชื่อมต่อ M12 ที่ได้รับการจัดอันดับ IP67 สามารถพิจารณาได้ในกรณีที่ต้องมีการป้องกันฝุ่นและความชื้น โดยมีเงื่อนไขว่าการติดตั้งทั้งหมดได้รับการออกแบบและบำรุงรักษาอย่างเหมาะสม

การผลิตอัจฉริยะและ IO-Link

เซ็นเซอร์ที่ใช้ IO-Link สามารถให้ข้อมูลกระบวนการและการวินิจฉัย นอกเหนือจากสัญญาณการตรวจจับทั่วไป การกำหนดค่า M12 4 พินที่มีฉนวนป้องกันที่เหมาะสมสามารถให้อินเทอร์เฟซที่ใช้งานได้จริงสำหรับอุปกรณ์ที่เชื่อมต่อเหล่านี้

คุณควรเลือกขั้วต่อเซ็นเซอร์ M12 ที่ถูกต้องอย่างไร

การเลือกขั้วต่อ M12 ควรเริ่มต้นด้วยข้อกำหนดทางไฟฟ้าและกลไกของเซนเซอร์ แทนที่จะเลือกตัวเลือกที่มีต้นทุนต่ำที่สุด

1. ยืนยันจำนวนพินกำหนดจำนวนพลังงาน สัญญาณ การสื่อสาร และการเชื่อมต่อเสริมที่ต้องการ
2. ตรวจสอบข้อกำหนดด้านแรงดันและกระแสตรวจสอบให้แน่ใจว่าการกำหนดค่าที่เลือกมีความจุไฟฟ้าเพียงพอสำหรับแอปพลิเคชัน
3. เลือกประเภทการเข้ารหัสขั้วต่อ M12 แบบ A-coded โดยทั่วไปจะเกี่ยวข้องกับการใช้งานเซ็นเซอร์และแอคชูเอเตอร์
4. ประเมินสภาพแวดล้อมพิจารณาน้ำ ฝุ่น น้ำมัน สารเคมี อุณหภูมิ การสั่นสะเทือน และการสัมผัสกลางแจ้ง
5. พิจารณาว่าจำเป็นต้องมีการป้องกันหรือไม่เวอร์ชันที่มีฉนวนหุ้มจะเป็นประโยชน์สำหรับแอปพลิเคชันการสื่อสารแบบอะนาล็อกและดิจิทัลที่ไวต่อ EMI
6. เลือกสายเคเบิลที่เหมาะสมPUR มีข้อได้เปรียบในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ในขณะที่ PVC อาจเหมาะกับการใช้งานที่มีความก้าวร้าวน้อยกว่า
7. ระบุการวางแนวของตัวเชื่อมต่อการออกแบบมุมตรงและมุมขวาสามารถช่วยเพิ่มประสิทธิภาพการกำหนดเส้นทางสายเคเบิลและพื้นที่การติดตั้งที่มีอยู่

สำหรับแอปพลิเคชัน IO-Link การกำหนดค่า A-coded 4 พินเป็นตัวเลือกทั่วไป ในกรณีที่ต้องใช้สายเคเบิล สภาพแม่เหล็กไฟฟ้า หรือการเคลื่อนตัวของเครื่องจักร โครงสร้างสายเคเบิลและการหุ้มควรได้รับการประเมินร่วมกับตัวเชื่อมต่อ

อะไรทำให้โซลูชัน M12 ของ Reunion เป็นตัวเลือกที่ใช้งานได้จริง

เรอูนียง ผสมผสานการผลิตตัวเชื่อมต่อ การประมวลผลสายเคเบิล การประกอบ และการทดสอบทางไฟฟ้าภายในกระบวนการผลิตแบบครบวงจร แนวทางนี้ช่วยให้สามารถควบคุมขั้นตอนการผลิตที่สำคัญได้ดีขึ้น ตั้งแต่การตัดเฉือนที่มีความแม่นยำและการชุบแบบเลือกไปจนถึงการฉีดขึ้นรูปและการตรวจสอบขั้นสุดท้าย

การผลิตตัวเชื่อมต่อ M12 ของบริษัทประกอบด้วยการประกอบอัตโนมัติและการตรวจสอบทางไฟฟ้า 100% ครอบคลุมถึงความต่อเนื่อง ความต้านทานของฉนวน และความต้านทานต่อไดอิเล็กทริก การทดสอบสภาพแวดล้อมแบบกลุ่มยังใช้สำหรับพารามิเตอร์ต่างๆ เช่น การปิดผนึกระดับ IP67 และการต้านทานละอองเกลือ

สำหรับ OEM และผู้วางระบบ การปรับแต่งสามารถขยายออกไปได้นอกเหนือจากตัวตัวเชื่อมต่อ ตัวเลือกที่ใช้ได้ ได้แก่:

• การกำหนดค่า 2 ถึง 17 พิน
• ความยาวสายเคเบิลแบบกำหนดเองตั้งแต่ 0.2 ม. ถึง 20 ม
• แจ็คเก็ตสายเคเบิล PUR หรือ PVC
• การกำหนดค่าแบบตรงหรือมุมขวา
• การออกแบบแบบติดแผงหรือแบบยึดสายเคเบิล
• โครงสร้างที่มีการป้องกันหรือไม่มีการหุ้มฉนวน
• การบัดกรี การย้ำ การบัดกรีแบบจุ่ม หรือการสิ้นสุดด้วยฟลายอิ้งลีด
• การทำเครื่องหมายสายเคเบิลและบรรจุภัณฑ์แบบกำหนดเอง

สำหรับผู้ซื้อที่ประเมินซัพพลายเออร์ ระบบคุณภาพและการตรวจสอบย้อนกลับอาจมีความสำคัญพอๆ กับข้อกำหนดทางกายภาพของตัวเชื่อมต่อ Reunion ระบุว่าการผลิตดำเนินการภายใต้ระบบการจัดการ ISO 9001, ISO 14001 และ ISO 13485 พร้อมด้วยวัสดุที่เป็นไปตามข้อกำหนด RoHS และเอกสารการตรวจสอบยังคงอยู่

คำถามที่พบบ่อย

1. ขั้วต่อเซนเซอร์อุตสาหกรรมซีรีส์ M12 ใช้ทำอะไรเป็นหลัก

ขั้วต่อเซนเซอร์ M12 ส่วนใหญ่ใช้เพื่อเชื่อมต่อเซนเซอร์ทางอุตสาหกรรมกับระบบควบคุม, PLC, โมดูล I/O และอุปกรณ์อัตโนมัติ การใช้งานทั่วไป ได้แก่ พร็อกซิมิตี้เซนเซอร์ โฟโตอิเล็กทริคเซนเซอร์ เซนเซอร์ความดัน เซนเซอร์อุณหภูมิ และอุปกรณ์ IO-Link

2. การกำหนดค่า M12 ใดที่มักใช้สำหรับ IO-Link

โดยทั่วไปแล้วการกำหนดค่า M12 แบบเข้ารหัส A 4 พินจะใช้กับแอปพลิเคชันเซ็นเซอร์ IO-Link การจัดเตรียมโดยทั่วไปมีการเชื่อมต่อกำลังไฟและสายสื่อสาร C/Q สามารถเลือกเวอร์ชันที่มีฉนวนหุ้มและโครงสร้างสายเคเบิลอุตสาหกรรมที่เหมาะสมได้ ในกรณีที่กังวลเรื่องสัญญาณรบกวนทางแม่เหล็กไฟฟ้าหรือการเดินสายเคเบิลที่ยาวกว่า

3. ขั้วต่อ M12 สามารถส่งทั้งพลังงานและข้อมูลได้หรือไม่

ใช่. ขึ้นอยู่กับการกำหนดค่าพินและการใช้งาน การเชื่อมต่อ M12 สามารถรองรับทั้งพลังงานและสัญญาณหรือฟังก์ชันการสื่อสาร ตัวอย่างเช่น การกำหนดค่า 4 พินสามารถรองรับพลังงานและข้อมูล IO-Link ในขณะที่เวอร์ชันที่มีจำนวนพินสูงกว่าสามารถรองรับสัญญาณเพิ่มเติมได้

4. ขั้วต่อ M12 เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่เปียกหรือมีฝุ่นมากหรือไม่

ขั้วต่อ M12 ที่ออกแบบอย่างเหมาะสมและเชื่อมต่ออย่างถูกต้องสามารถให้การปกป้องสิ่งแวดล้อมที่แข็งแกร่ง กลุ่มขั้วต่อเซ็นเซอร์ของ Reunion ได้รับการจัดอันดับ IP67 ในสภาพคู่กัน ทำให้เหมาะสำหรับการใช้งานหลายประเภทที่มีฝุ่น เปียก กลางแจ้ง และที่เกี่ยวข้องกับการชะล้าง การติดตั้งที่สมบูรณ์ควรได้รับการประเมินตามสภาพแวดล้อมจริงเสมอ

5. มีตัวเลือกสายเคเบิลใดบ้างสำหรับชุดประกอบ M12 แบบปรับแต่งเอง

ชุดประกอบแบบกำหนดเองสามารถจัดหามาพร้อมกับสายเคเบิลที่มีความยาวต่างกัน แจ็คเก็ต PUR หรือ PVC การกำหนดค่าตัวเชื่อมต่อแบบตรงหรือมุมขวา ตัวเลือกการป้องกัน และชุดสายเคเบิลปลายเดียวหรือสองปลาย ซึ่งช่วยให้สามารถปรับการเชื่อมต่อให้เข้ากับรูปแบบเครื่องและข้อกำหนดในการติดตั้งเซ็นเซอร์ที่แตกต่างกันได้

บทสรุป

เครือข่ายเซ็นเซอร์ที่เชื่อถือได้เริ่มต้นด้วยการเชื่อมต่อทางกายภาพที่เชื่อถือได้ ขั้วต่อ M12 ที่เหมาะสมสามารถให้การจับคู่เชิงกลที่ปลอดภัย การปกป้องสิ่งแวดล้อม ความต้านทานการสัมผัสต่ำ ความจุสัญญาณที่ยืดหยุ่น และความเข้ากันได้กับสถาปัตยกรรมระบบอัตโนมัติสมัยใหม่ ด้วยการกำหนดค่าพินหลายพิน ตัวเลือกที่มีฉนวนป้องกัน การป้องกัน IP67 และชุดสายเคเบิลที่ปรับแต่งได้ โซลูชัน M12 ของ Reunion สามารถรองรับข้อกำหนดการตรวจจับทางอุตสาหกรรมที่หลากหลาย หากคุณกำลังวางแผนระบบเซ็นเซอร์ใหม่หรือเปลี่ยนขั้วต่ออุตสาหกรรมที่มีอยู่ เรียนรู้เพิ่มเติมเกี่ยวกับขั้วต่อเซนเซอร์อุตสาหกรรมซีรีส์ M12 และติดต่อเราสำหรับคำแนะนำทางเทคนิค ข้อกำหนดเฉพาะ และใบเสนอราคาที่เน้นการใช้งาน
